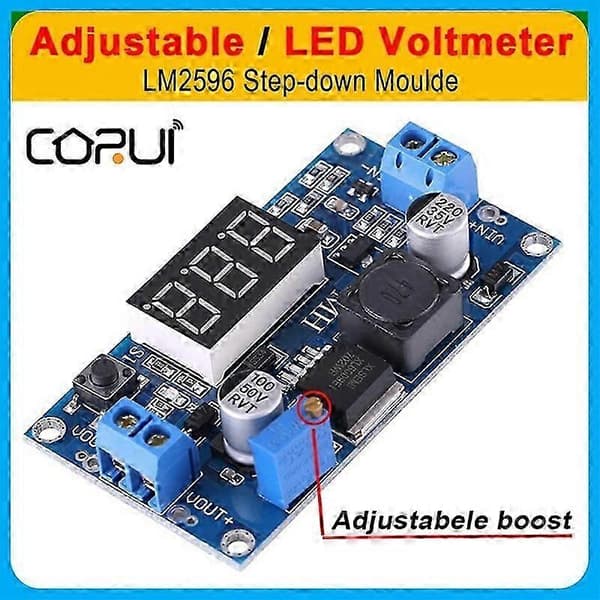

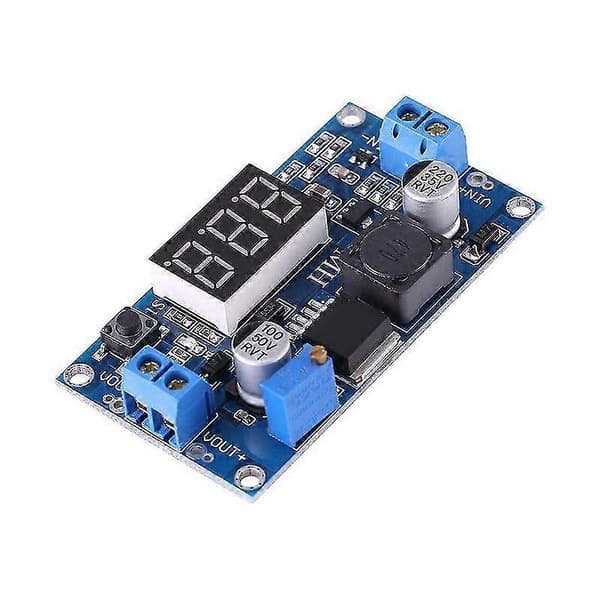

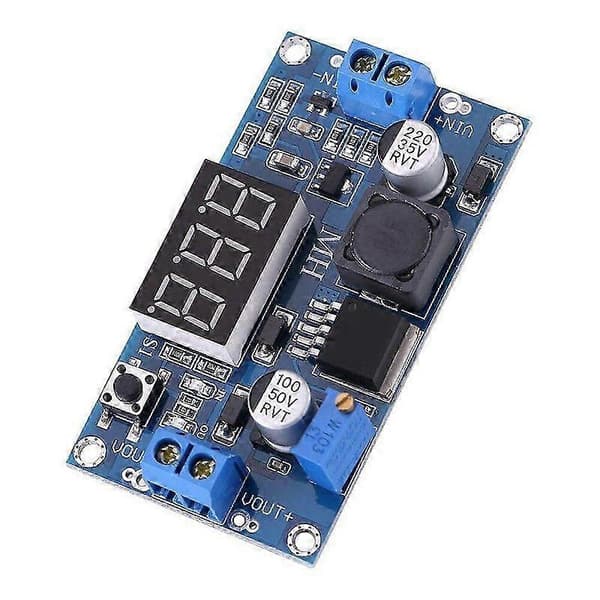

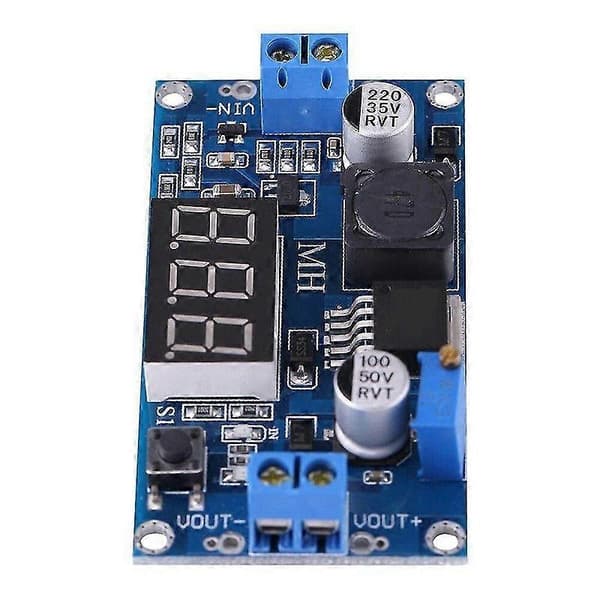

DC Buck-omformer LM2596 DC-DC strømmodul LED-display strømforsyning justerbar Step-Down-omformer 4,0~40 V spenningsregulator













1, med voltmeterdisplay, voltmeterfeil plusmn; 0,1V, område 4 ~ 40V. (Merk: hvis inngangsspenningen er lavere enn 4V, fungerer ikke det innebygde voltmeteret og viser ingenting)



2. Den store 5*5-knappen brukes til å bytte mellom måling av inngangs- eller utgangsspenning, og en indikatorlampe viser hvilken spenning som måles. Første gang viser standard digitalrør inngangsspenningen, og inngangsindikatoren IN lyser; når knappen berøres, viser digitalrøret utgangsspenningen, og utgangsindikatoren OUT lyser. Innstillingen beholdes selv om den slås av og på igjen.



3, voltmeteret kan slås av; trykk lenge på bryteren i mer enn 1 sekund og mindre enn 4 sekunder for å slå det av. Når voltmeteret er slått av, trykker du bare på bryteren for å slå det på igjen.



4, med koblingsklemme kan også loddebolt brukes enkelt, og behold ledningstilkoblingspunktet (inngangsspenningen må være mer enn 1V høyere enn spenningen som skal ut)



5, bruker 150KHz intern oscillasjonsfrekvens, tilhører andre generasjon svitsjingsspenningsregulator, lavt strømforbruk, høy effektivitet



6, inngangssiden med diodebeskyttelse, omvendt tilkobling brenner ikke ut modulen



7, med overopphetingsbeskyttelse og kortslutningsbeskyttelse (mer enn 15W, vennligst forsterk kjølingen)















Hvordan justere nøyaktigheten



Kalibreringstrinn for utgangsspenning (inngangsspenning)



1Trinn 1, Juster den høyre knappen slik at OUT (IN) LED lyser, voltmeteret viser verdien for utgangsspenningen; Trykk på den høyre knappen i mer enn 2 sekunder, slipp, voltmeteret og OUT (IN) LED blinker synkront slik at du går inn i kalibreringsmodus for utgangsspenning.



2Trinn 2, Trykk på den høyre knappen (normal hastighet), spenningsverdien legges til med én enhet; Trykk på den venstre knappen, trekk fra én enhet; Siden én enhet er mindre enn 0,1V, er minimumsspenningsvisningen 0,1V, så du må trykke kontinuerlig 1-5 ganger for å se voltmeteret endre seg med 0,1V. Hvor mange ganger du må trykke for at voltmeteret skal endre seg med 0,1V avhenger av gjeldende spenning; jo høyere spenning, desto færre trykk kreves.



3Trinn 3, trykk på den høyre knappen i mer enn 2 sekunder og slipp for å forlate kalibreringsmodusen for utgangsspenning. Alle innstilte parametere lagres automatisk når den slås av.







Spesifikasjoner:





Inngangsspenning: 2,5V~40V



Utgangsspenning: 1,25V~37V (justerbar)



Utgangsstrøm: 3A (maksimal)



Konverteringseffektivitet: 92 % (maksimal)



Utgangsrippel:
