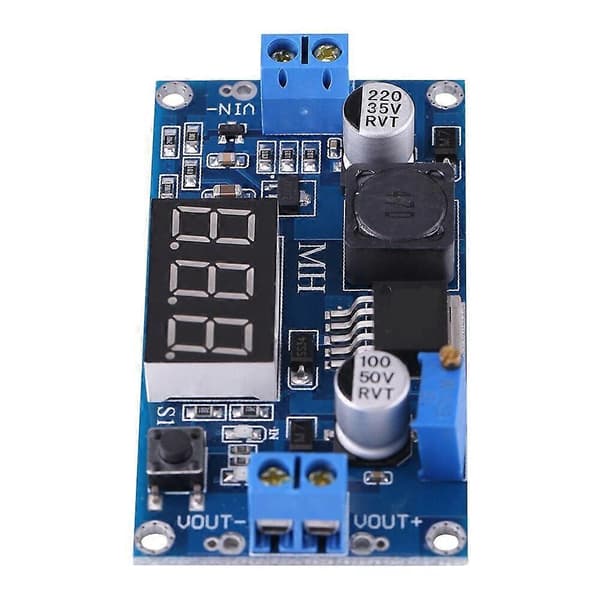

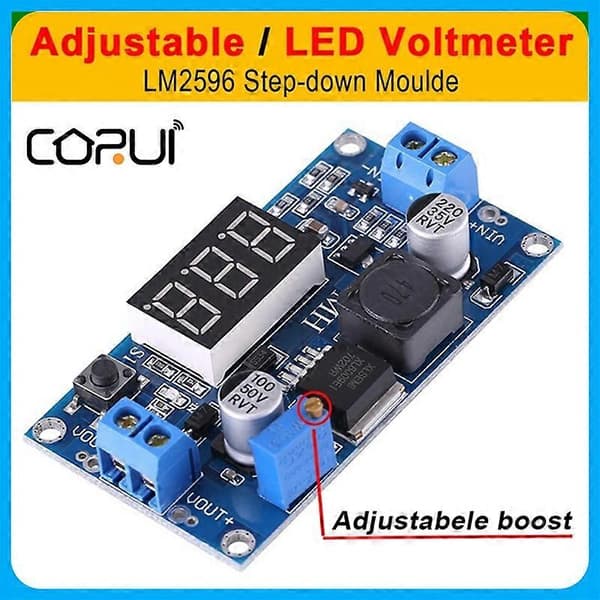

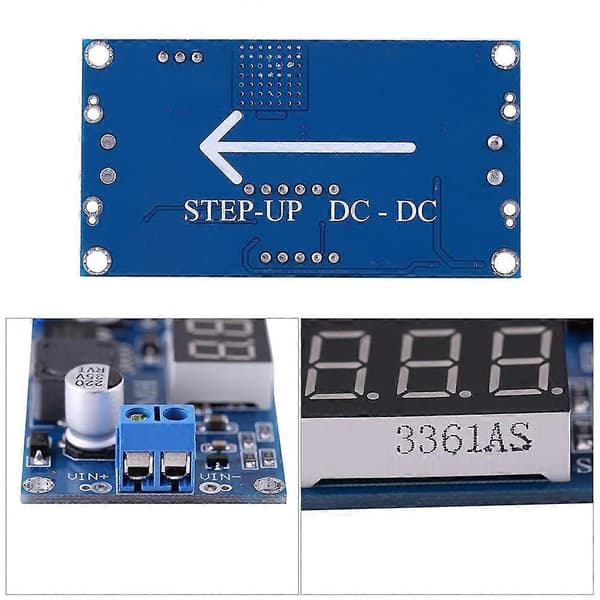

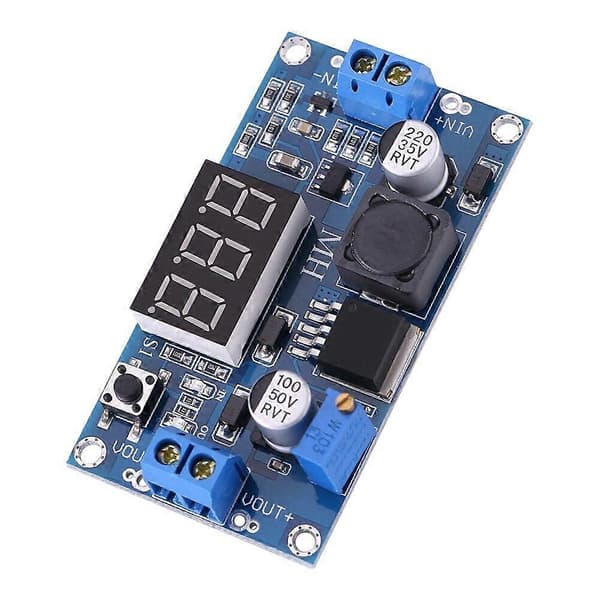

DC Buck Converter LM2596 DC DC Strømmodul LED-skjerm Strømforsyning Justerbar Nedtrappingsomformer 4.0~40 V Spenningsregulator

Beskrivelse:

1, Med en voltmeterdisplay, voltmeterfeil ± 0.1V, område 4 ~ 40V. (Merk: hvis inngangsspenningen er lavere enn 4V, vil det innebygde voltmeteret ikke fungere og vise ingenting)

2. Den store 5*5-knappen brukes til å bytte måling av inngangs- eller utgangsspenning, og en indikatorlampe viser hvilken spenning som måles. Første gang viser det digitale røret som standard inngangsspenningen, og inngangsindikatoren IN lyser; når knappen trykkes inn, viser det digitale røret utgangsspenningen, og utgangsindikatoren OUT lyser. Og behold det etter innstillingen, selv om den slås av og deretter slås på.

3, Voltmeteret kan slås av, trykk lenge på strømbryteren i mer enn 1 sekund og mindre enn 4 sekunder, du kan slå den av manuelt. Når voltmeteret er slått av, trykk bare på strømbryteren for å slå på voltmeteret.

4, Med koblingsplint kan også uten loddebolt brukes enkelt, og behold trådbindingspunktet (inngangsspenningen må være mer enn 1V høyere enn spenningen som skal mates ut)

5, Bruker 150KHz intern oscillasjonsfrekvens, tilhørende den andre generasjonen av svitsjende spenningsregulator, lavt strømforbruk, høy effektivitet

6, Inngangsenden med diodebeskyttelse, omvendt tilkobling brenner ikke ut modulen

7, Med overopphetingsbeskyttelse og kortslutningsbeskyttelse (mer enn 15W, vennligst forsterk varmen)

Hvordan justerer man nøyaktigheten?

Utgangsspenning (Inngangsspenning) kalibreringstrinn

1Trinn 1, Juster den høyre knappen slik at \"OUT\" (\"IN\") LED lyser, voltmeteret viser verdien av utgangsspenningen; Trykk på den høyre knappen i mer enn 2 sekunder, slipp, voltmeteret og \"OUT\" (\"IN\") LED blinker synkront slik at du går inn i utgangsspenningskalibreringsmodusen.

2Trinn 2, Trykk på den høyre knappen (normal hastighet), spenningsverdien øker med en enhet; Trykk på den venstre knappen, reduser med en enhet; Siden en enhet er mindre enn 0.1V, den minste spenningsdisplayet til 0.1V, så du må trykke kontinuerlig 1-5 ganger for å se voltmeteret endre 0.1V, hvor mange ganger voltmeteret endrer 0.1V ved å trykke på knappen, avhengig av den aktuelle display spenningen, jo høyere spenning, desto færre antall trykk.

3Trinn 3, trykk på den høyre knappen i mer enn 2 sekunder, slipp, for å forlate utgangsspenningskalibreringsmodusen. Alle parametere som er stilt inn, lagres automatisk ved strømbrudd.

Spesifikasjoner:

Inngangsspenning: 2.5V~40V

Utgangsspenning: 1.25V~37V (justerbar)

Utgangsstrøm: 3A (maksimalt)

Konverteringseffektivitet: 92% (maksimalt)

Utgangsrippel:
