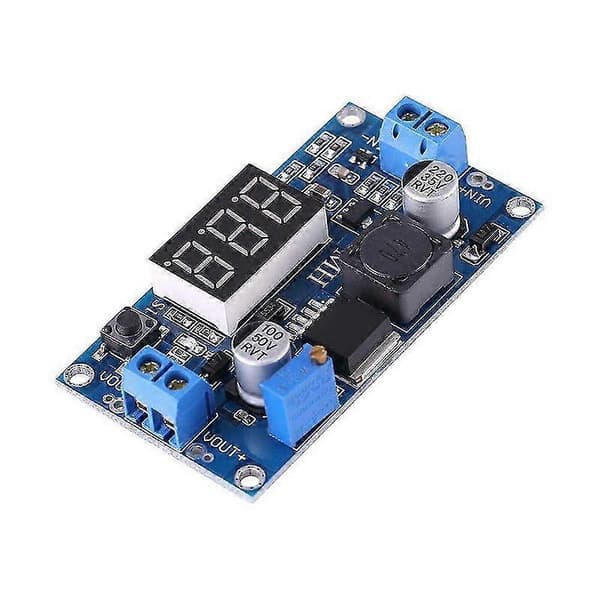

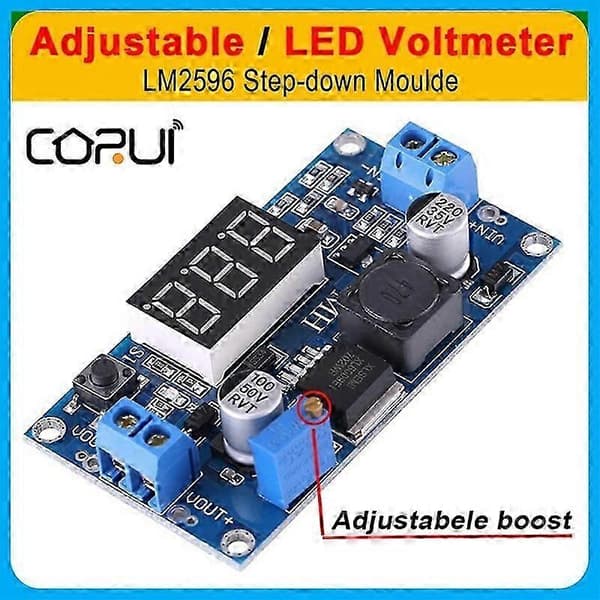

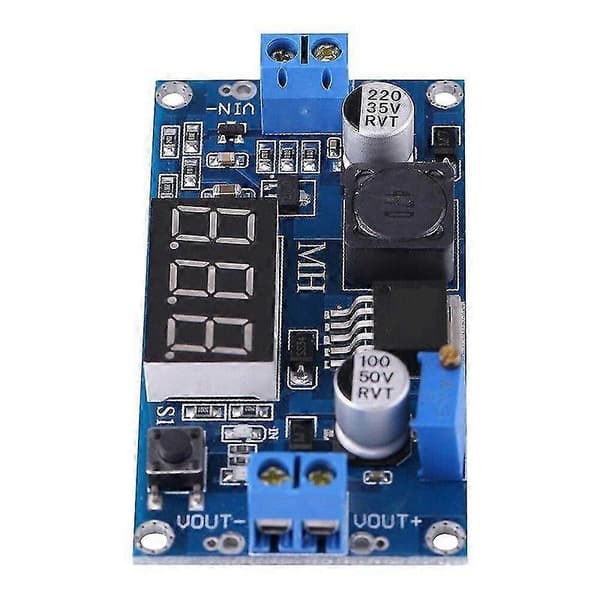

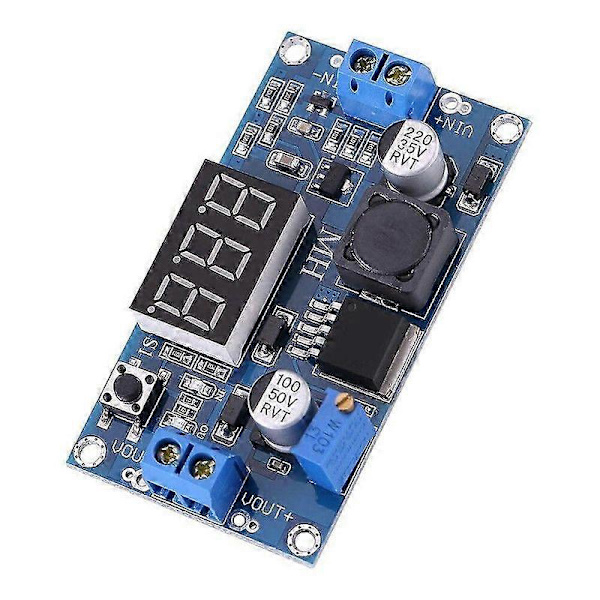

DC Buck Converter LM2596 DC DC Strømmodul LED-display Strømforsyning Justerbar Step-Down Converter 4.0~40 V Spenningsregulator













1, med voltmeterdisplay, voltermeterfeil plusmn; 0,1V, område 4 ~ 40V. (Merk: inngangsspenningen er lavere enn 4V, det innebygde voltmeteret fungerer ikke og viser ikke)



2. Det store volumet 5*5 berører knappen for å bytte måling av inngangs- eller utgangsspenning, og en indikatorlampe indikerer hvilken spenning som måles. Første gang viser standard digitalrør inngangsspenningen, og inngangsindikatoren IN lyser; når knappen berøres, viser digitalrøret utgangsspenningen, og utgangsindikatoren OUT lyser. Og behold den etter innstillingen, selv om den slås av og deretter på.



3, voltmeteret kan slås av, trykk lenge på bryteren i mer enn 1 sekund og mindre enn 4 sekunder, du kan slå av hånden. Når voltmeteret er slått av, trykker du ganske enkelt på bryteren for å slå på voltmeteret.



4, med rekkeklemme kan også brukes enkelt uten loddebolt, og beholder trådbindingspunktet (inngangsspenningen må være mer enn 1v høyere enn spenningen som skal ut)



5, bruker 150KHz intern svingningsfrekvens, tilhører andre generasjon av koblingsspenningsregulator, lavt strømforbruk, høy effektivitet



6, inngangsenden med diodebeskyttelse, omvendt tilkobling vil ikke brenne ut modulen



7, med overopphetingsbeskyttelse og kortslutningsbeskyttelse (mer enn 15W, vennligst forsterk varmen)















Hvordan justere nøyaktigheten



Utgangsspenning (inngangsspenning) kalibreringstrinn



1Trinn 1, Juster høyre knapp slik at OUT (IN)LED lyser, voltmeteret viser verdien av utgangsspenningen; Trykk på høyre knapp i mer enn 2 sekunder, slipp, voltmeter og OUT (IN)LED blinker synkront slik at du går inn i utgangsspenningskalibreringsmodus.



2Trinn 2, Trykk på høyre knapp (normal hastighet), spenningsverdien legger opp en enhet; Trykk på venstre knapp, minus en enhet; Fordi en enhet er mindre enn 0,1V, minimum spenningsvisning til 0,1V, så du må trykke kontinuerlig 1-5 ganger for å se voltmeterendringen 0,1V, hvor mange ganger voltmeterendring 0,1V ved å trykke på tasten, avhengig av gjeldende display spenning, jo høyere spenning, jo færre antall trykk.



3Trinn 3, trykk på høyre knapp i mer enn 2 sekunder, slipp, for å avslutte utgangsspenningskalibreringsmodus. Alle parametere satt til automatisk nedleggelse for å spare.







Spesifikasjoner:





Inngangsspenning: 2.5V~40V



Utgangsspenning: 1.25V~37V (justerbar)



Utgangsstrøm: 3A (maksimalt)



Konverteringseffektivitet: 92 % (maksimalt)



Utgangskrusning:
