Spesifikasjoner:

1) PCB-størrelse: 66*61mm

2) Inngangsspenning: DC12V

3) Utgangsspenning: 110V/200V/220V/280V (Merket på PCB. Kan stilles inn med jumper ombord)

4) Utgangsbølgeform: høyfrekvent firkantbølge eller for DC (ufiltrert)

5) Utgangseffekt: nominell 150W, maks 200W (Ved høyere enn 100W, vennligst bruk kjølevifte)

6) Strøm med 12V-grensesnitt (tomgang): 250mA

7) Arbeidsfrekvens: 37kHz

8) Ombordbrikke: ST SG3525A eller KA3525, avhengig av forskjellige produksjonspartier.

9) FET: RU6099R eller DX3205R, avhengig av forskjellige produksjonspartier.

Advarsler:

1) Vi anbefaler å koble til \"for DC-utgang\", fordi normale elektriske enheter bruker normal likeretter. Hvis den er koblet til \"Høyfrekvent AC-utgang\", vil likeretteren varmes raskt opp og bli skadet, dioden vil bli ødelagt.

2) Dette kortet har høyfrekvent firkantbølge AC-utgang og for DC-utgang, så det kan ikke drive induktive elektriske enheter (som motor, vifte, motstandskondensator volt nedtrappingsenheter, små LED-lys, etc.)

3) Når den er koblet til små belastninger (telefonladere, DVD, etc), anbefaler vi å koble til lavere spenningsutgang, som 200V.

4) Når du arbeider med høy belastning (høyere enn 100W) eller i lang tid, vennligst bruk større kjøleribbe og vifte for kjøling.

5) Vennligst ikke forveksle polaritet. Trenger tilstrekkelig stor strøm for strømforsyning og strømkabel.

6) Ingen overbelastning, ingen kortslutning ved utgangen.

7) Når utgangen er høyfrekvent og det ikke er noen belastning, vil testresultatet med et multimeter være høyere enn faktisk..

(1A30135-00.jpg)

Emballasje

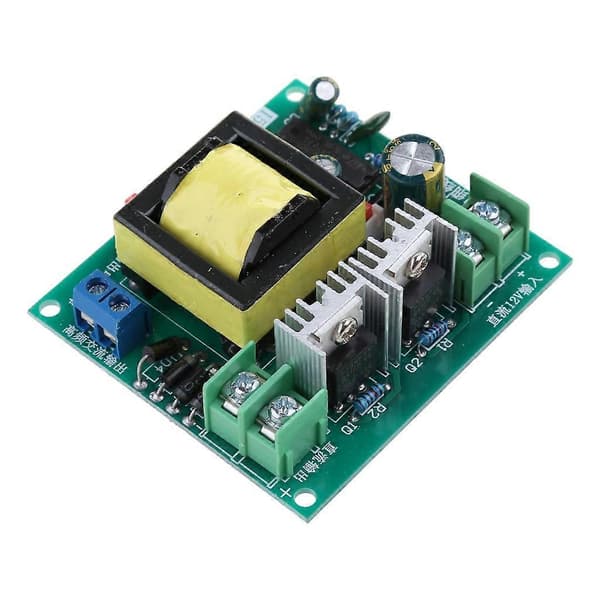

1 stk * DC-AC-omformer 12V til 110V 200V 220V 280V AC 150W Inverter Boost Board Transformator
