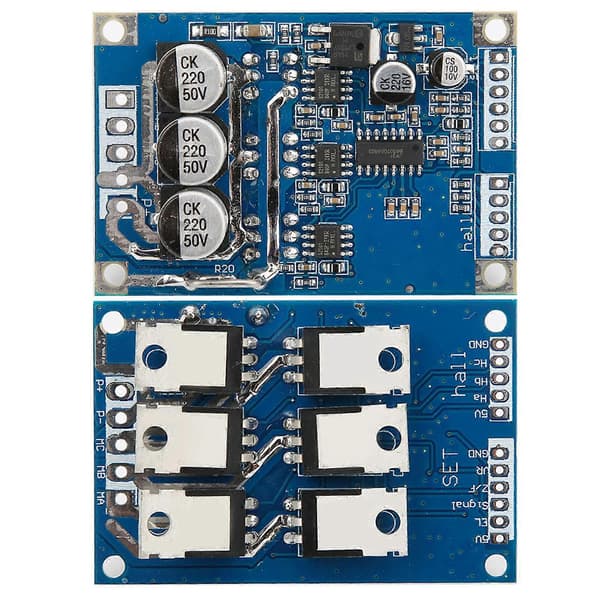

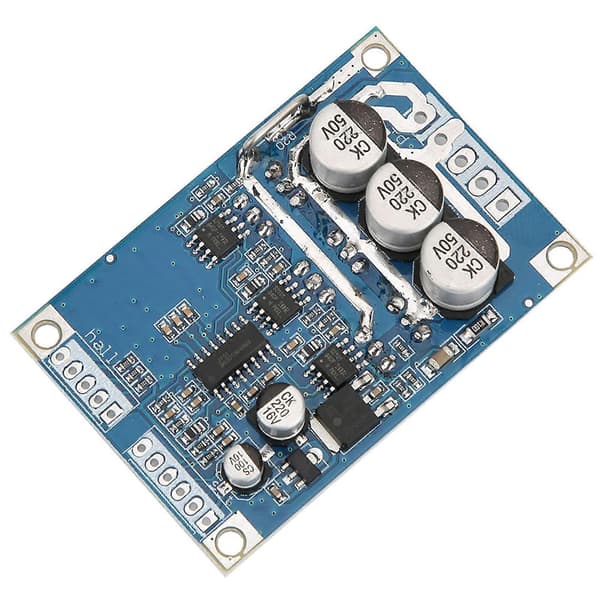

Beskrivelse:100% Helt Ny & Høy KvalitetSpesifikasjon:Driftsspenning: DC 12V-36VDriftsstrøm: <=15ADriver Effekt: <=500WHastighetsspenning: 0.1V-5VDriftstemperatur:-40-85CFuktighet: 90%RHStallbeskyttelse:JaAktiver Kontroll: JaOverstrømsbeskyttelse: JaStyrekontroll: JaHastighetskontrollsignal: JaStørrelse: 63*42*17mm(L*B*H); Sondestørrelse 3mm, lengde: feste hull senteravstand 57mm; bredde: fast hull senteravstand 36.5mmStrømterminal Ut:VCC(positiv strømforsyning)GND(negativ en)MC(motorfaser W)MB(motorfaser V)MA(motorfase U)Sett for kontrollsiden:GND kontrollterminal jordVR regulatorenden 0-5V(tilsvarende 10% av motorhastigheten -100%)ZF reverseringskontroll(koblet til 5V eller jord kan lade motorrotasjonsretningen)M takometer pulsutgang(avhengig av antall motorpoler som tilsvarer antall pulser per omdreining av utgangsnummeret)EL aktiver kontrollterminal(koblet til 5V ot jord som kjører deretter 5V, jording av motoren stopper)5V 5V kontrollterminalHALL for hallterminalene:5V Hall strøm positivHa Hall signalHb Hall signalHc Hall SignalGND Hall negativKabling:Kontrollterminal for SET:1. Motorhastighetskontroll kabling metoder: tilgjengelig potensiometer system hastighet kan også kobles til MCU kontroll, når potensiometer kontroll kabling, potensiometer midtre pin er koblet til VR hastighetsport, potensiometer koblet til begge ender av 5V og GND terminal spenning mer høy hastighet raskere.2. Motorstyring kontroll kabling metoder: du kan bytte kontroll kan også kobles til MCU kontroll, til GND i en retning, deretter i en retning 5V.3. Puls hastighet signal: høy og lav utgang . IC kan ikke forstå informasjonen med kundeforespørselen.Hall signalinnganger for hall:Koblingsskjema er vist, en tilsvarende HA, HB, HC og på motoren, 5V strømforsyning koblet til motor hal signaler positiv, GND strømforsyning negativ signal til motor hall.Merk: På grunn av forskjellige motorprodusenter for å lage hallen av hall linje rekkefølge nødvendigvis ikke følger linjen på brettet for å matche sekvensen, må justeres, vennligst foreldre som tar hensyn! Hvis linjesekvensen er feil, starter ikke ordentlig, strøm, eller start andre fenomener ikke åpne, tvunget til å bruke drivplaten vil brenne!!!Motor driverkort 12-36V DC strøminngang, VCC positiv strømforsyning, GND strømforsyning er negativ.Vær oppmerksom på at den nye typen og den gamle typen av dette produktet vil bli sendt tilfeldig, og sørg for at du ikke vil ha noe imot før du bestiller.Elektriske ledningsmetoder: Børsteløs DC-motor for de tre linjene, tilsvarende MA/U,MB/V,MC/WTips:Hvis du bruker mindre enn 60W, uten ekstra kjøleribbe, må du legge til mer enn 60Wheatsink finner stasjon effektivitet uten å senke temperaturen er for høy vil skinne inn i permanent skade! Størrelsen på kjøleribben kan være et dårlig miljøbasert arbeid (anbefalt kjøleoverflate større enn 200 kvadratcentimeter)!Når du installerer kjøleribben, må du være oppmerksom på baksiden av modulen 6 MOS rør isolasjon, ingen isolasjon, vil det bli festet til drivplaten permanent skadet! Foreslår å legge til isolasjonsfilmer, begge sider av isolasjonsarket pluss termisk fett!Pakken Inkluderer:1 x 12-36V 500W Børsteløs Motor Kontroller.
