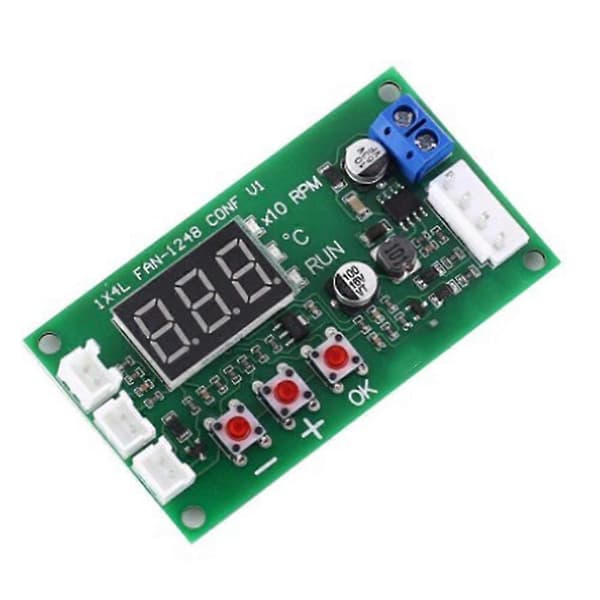

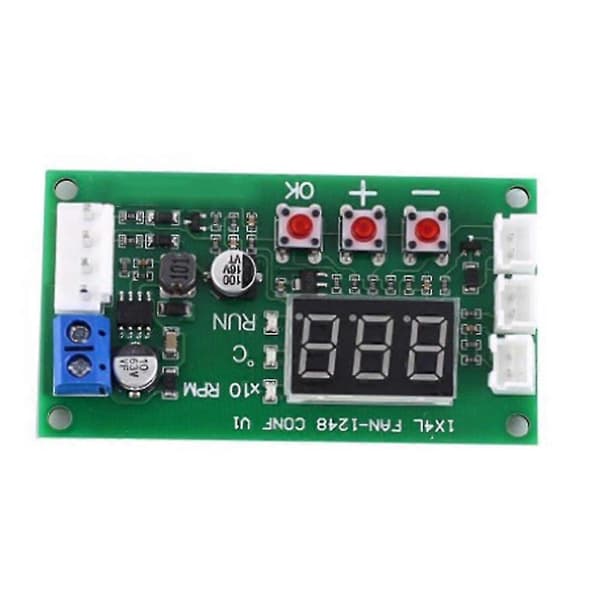

Fire-leder PWM-vifte temperaturkontrollregulator med kontrollsignal 10V, støtter vanlig EBM fire-leder vifte.

Støtter konvensjonell høyspenningsvifte fire-leder kontroll (10V PWM-signal); støtter lavtemperaturavstengning av vifte (PWM av eller utvidet relé for å kutte av viftens strøm).

Bred spenningsdrift DC11-55V; Støtter 2,5KHZ og 20KHZ frekvensinnstillinger; Støtter anti-timing vifter.

Forsyningsspenning: DC11-55V (kretsens driftsspenning)

Arbeidsstrøm: Mindre enn 0,1A

Viftestrøm: Mindre enn 5A (innebygd kontakt tåler kapasitet, hvis du trenger å kontrollere høyere effekt trenger du bare å ta strømkabelen separat)

PWM-område: 5-100 eller 0 (% pluss eller 0,3%)

PWM-frekvens: 20KHz eller 2,5KHz (2%)

PWM-signal amplitude: 10,5V (ingen belastning)

Temperaturmåleområde: -9,9-99,9 C

Temperaturmålefeil: feil innen 0-50 C er mindre enn 1,2 C, annet område feil er mindre enn 2 C

Grensesnittintroduksjon:

Strømkontakt (blå skruterminal): Hovedstrøminngangs-grensesnittet forsyner strøm til kontrollkortet og viften.

Viftegrensesnitt (hvit VH3.96-4P sokkel): vifteutgangsgrensesnitt, se for sekvensen.

Temperatursondegrensesnitt: Koble til NTC-sondeparameter 10K B=3950.

Alarmsignalport (WORK): Sender ut et høyt nivå under normal drift og sender ut et lavt nivå når viften er unormal.

Relégrensesnitt (RELAY): Et ekspansjonsgrensesnitt som driver et 9V eller 12V relé som kan brukes til å kontrollere viftens strøm. Når viftekontrollen stoppes, kobles reléet fra.

Materiale: plast

Farge: grønn

Pakkeinnhold:

1 x Kontroller

Kun ovennevnte pakkeinnhold, andre er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
