Beskrivelse:
DC12V 20A 1500W Timing Timer Digital Display Tidsforsinkelse Syklusmodul
DC12V 20A 1500W 0-999t digitalt display tidsforsinkelse relé syklusmodul
Spesifikasjoner:
Tidsområde: 0-999 s, 0-999 m, 0-999 t

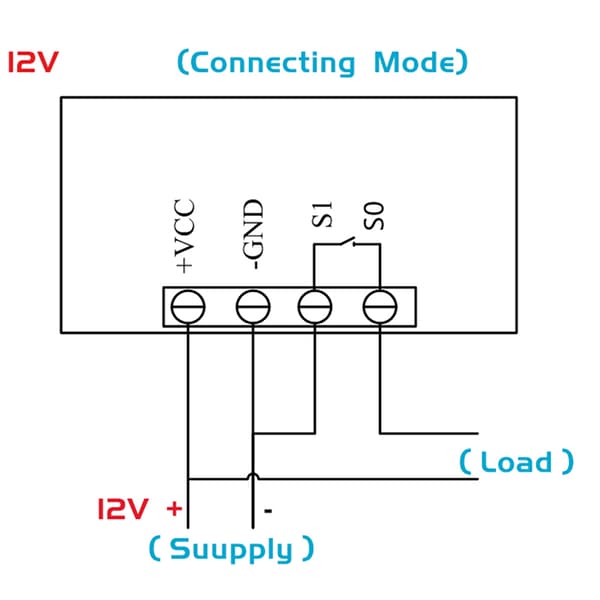

Strømforsyningsspenning: DC12V
Relé: 20A
Arbeidsstrøm: 10A (maksimum)
Effekt: 1500W (maksimum)

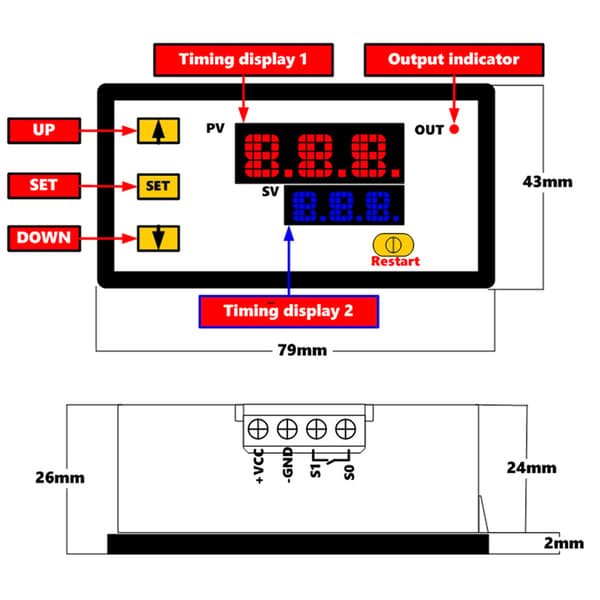

Størrelse: 79 x 26 x 43 mm/2,99\" x 1,02\" x 1,69\"
Hullstørrelse: 72 x 40 mm/2,83\" x 1,57\"
Bruksanvisning:
1. Etter at du har angitt dataene, må du vente i 6 sekunder, 6s post-moduler lagrer automatisk minnesettdata.
2. Trykk på SET-tasten én gang for å gå inn i tidsinnstillingsmodus, den røde LED-en blinker, trykk på tasten for å øke eller redusere innstillingstiden T1.
3. Etter innstilling av tid T1, trykk kort på SET-tasten igjen, den grønne LED-en blinker, og tiden stilles inn ved å trykke på tasten Tid T2, T2-tidsinnstillingen er fullført, trykk SET-tasten igjen, systemet vil automatisk lagre minneinnstillingen tid eller vent i 6s, vil 6s-modulen automatisk lagre dataminnet.
4. Langt trykk på SET, gå inn i parameterinnstillingsmodus. Det er to sett med parametere for brukeren å velge P0, P1. Kort trykk på SET i gjeldende modus for å bytte mellom P0 og P1.
5. I P0 parameter kan settes ved å trykke på tasten for å justere sin egen timing modus. I P1 parameter kan settes ved å legge til og trekke fra tastene arbeidsmodus.
P0--0: T1 Timingmodus er sekunder.
P0--1: T1 tidsmodus er minutter.
P0--2: T1 Timing Tidsmodus er timer.
P1--0: Forsinket T1 tid, relétrekk (T1 timer)

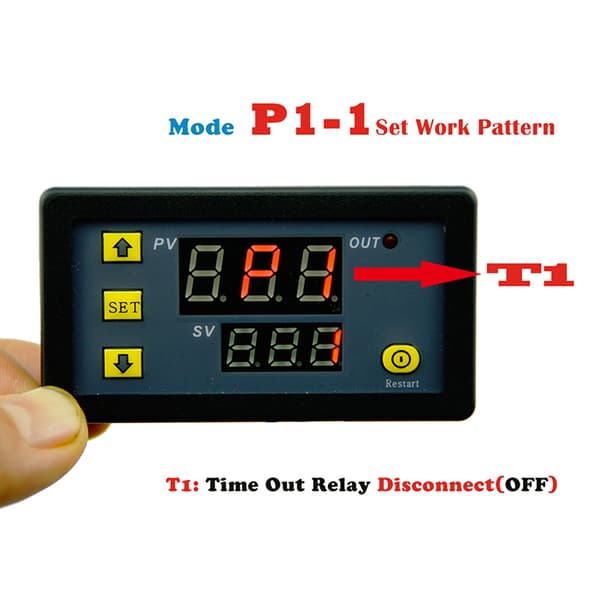

P1--1: Reléfrigjøring etter T1 tidsforsinkelse (T1 timer)

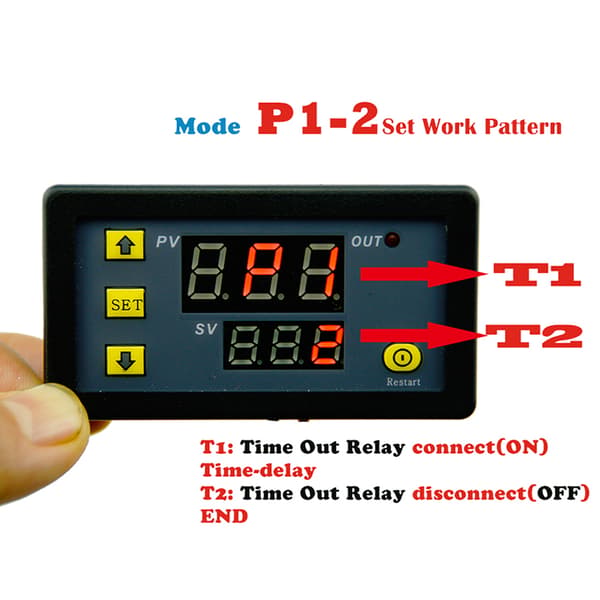

P1--2: Forsinket T1-tid, relétrekk (T1-timer), og deretter reléutløsning etter T2-tidsforsinkelse (T2-timing), så er det ferdig.

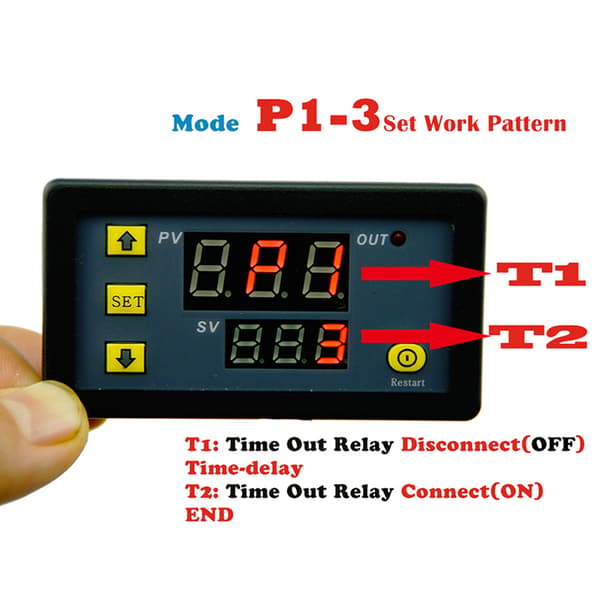

P1--3: Reléfrigjøring etter T1 tidsforsinkelse (T1 timer), deretter utsett T2 tid, relétrekk (T2 timing), så er det ferdig.

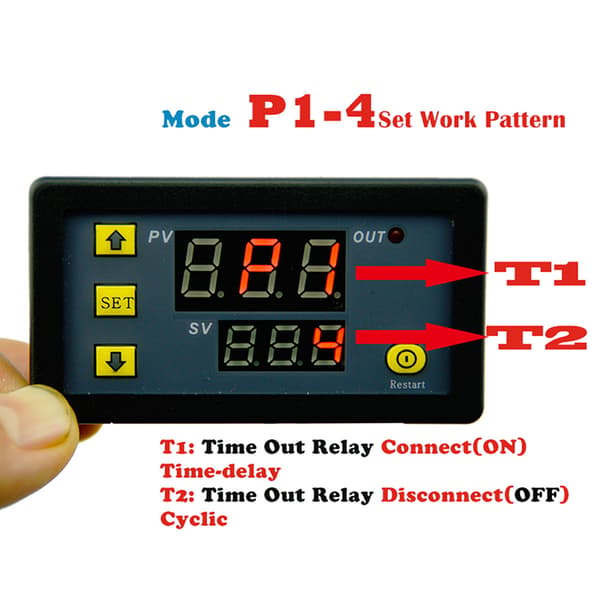

P1--4: Forsinket T1-tid, relétrekk (T1-timer), og deretter reléutløsning etter T2-tidsforsinkelse (T2-timer), syklisk.

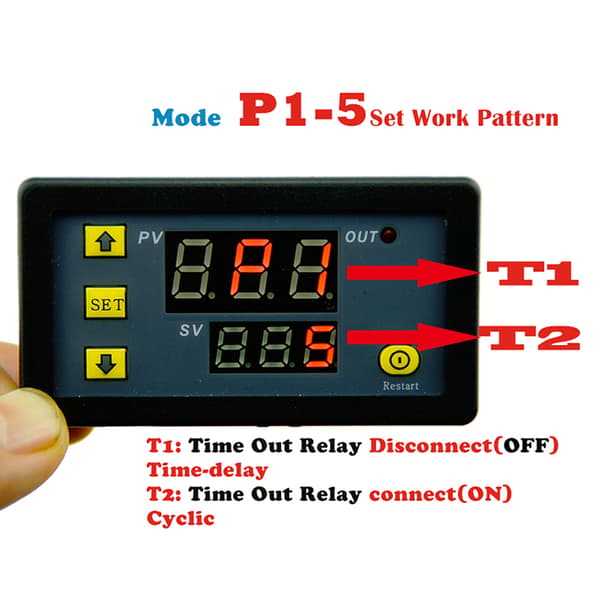

P1--5: Reléfrigjøring etter T1 tidsforsinkelse (T1 timer), deretter forsinkelse T2 tid, relétrekk (T2 timer), syklisk.
Inkludert:
1 X tidsforsinkelsesrelémodul
