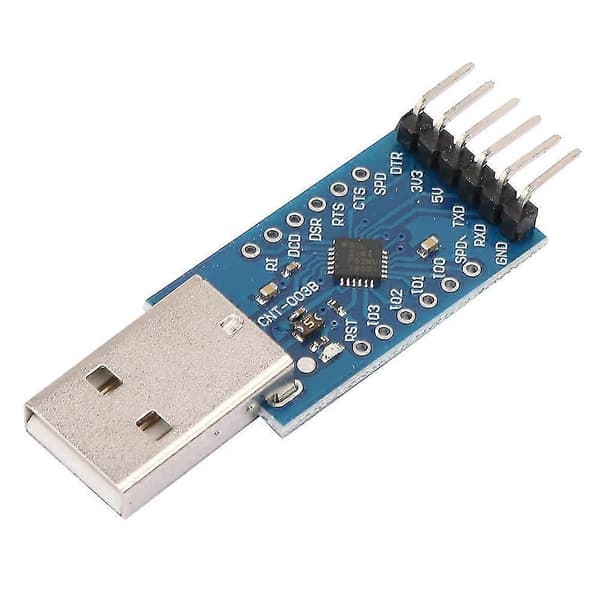

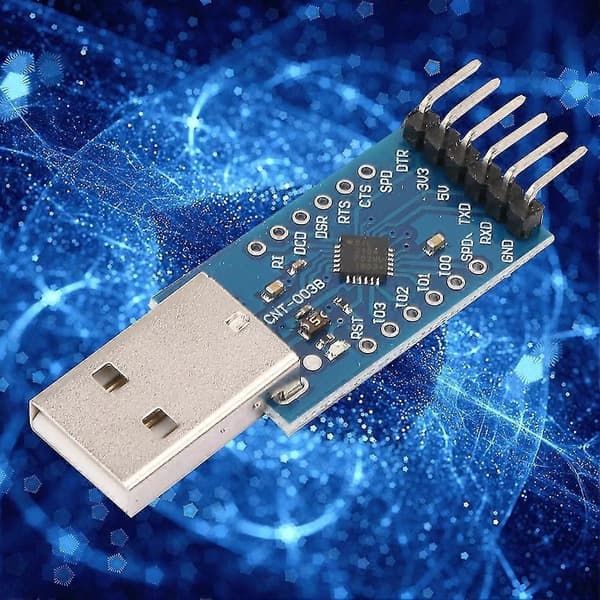

CP2104s høye integrasjonsnivå, innebygd USB2.0 fullhastighetsfunksjonskontroller, USB-transceiver, krystalloscillator, EEPROM og asynkron seriell databuss (UART), støtter fullfunksjonssignaler for modem, uten eksterne USB-enheter. CP2104 fungerer på samme måte som andre USB-UART-koblingskretser. USB-porten på PC-en virtualiseres til en seriell port gjennom driveren for å oppnå formålet med utvidelse.







Funksjon:







Innebygd USB-transceiver, ingen ekstern strømbryter nødvendig



Innebygd klokkekrets, ingen ekstern strømbryter nødvendig.



Innebygd power-on reset-krets.



Spenningreguleringen inne i produktet kan gi 3,3V spenning.



Oppfyller kravene i USB2.0-spesifikasjonen.



SUSPEND-pinnen støtter USB-status suspensjon.



Den asynkrone serielle databussen er kompatibel med alle håndtrykk- og modulasjonsregulatorgrensesnittsignaler.



De støttede dataformatene er databit 8, stoppbits 1, 2 og sjekkbits.



Innebygd 512-byte mottaksbuffer og 512-byte sendebuffer.



Støtte for maskinvare eller X-ON/X-OFF håndtrykk.



Med selvhelbredende sikring. I tilfelle en uventet kortslutning, kan den effektivt beskytte nedlasteren og datamaskinens USB-port.



Med indikatorlys er arbeidsstatusen tydelig på et øyeblikk.



Støtter både strømforsyningsutganger på 3,3V og 5V.







Spesifikasjon:



PCB-kortstørrelse: 30,5 mm * 17 mm



PCB-kortfarge: Blå



Chip: CP2104



Støtte OS:



For Windows 98/2000/XP/7/8/10



For MAC OS-9



For X-Windows CE



For Linux 2.40 eller høyere versjon

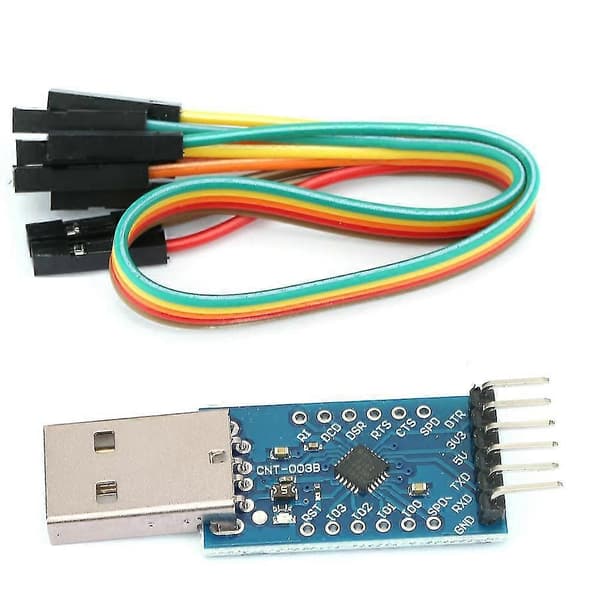

Pakkliste:



1 * Modul



1 * Ledning







Merknad:



Den faktiske produktfargen kan avvike fra bildet på grunn av lys.



Det kan være en liten avvik i målingen av produktet

1Innebygd USB-transceiver, ingen ekstern strømbryter nødvendig



2Innebygd klokkekrets, ingen ekstern strømbryter nødvendig.



3Innebygd power-on reset-krets.



4Oppfyller kravene i USB2.0-spesifikasjonen.



5SUSPEND-pinnen støtter USB-status suspensjon.
