Funksjoner
1、Bruk avtakbar A4988 eller DRV8825 kompatibel trinnmotor driver
2、Utvidelseskortet kan brukes til graveringsmaskin eller 3D-printer driver
3、Kompatibel med GRBL 0.8. Åpen kildekode-firmware, som konverterer G-kodekommando til trinn-signal
4、PWM-spindel og retningspinne, 4-aksestøtte (X, Y, Z, A – du kan kopiere X, Y, Z eller bruke pinne D12 og D13 til å tilpasse firmware for å utføre komplett akse 4)
5、Kompakt design, trinnmotor kan kobles til 4-pinners kontakter eller loddes
Spesifikasjon
Funksjoner:
Bruk avtakbar A4988 eller DRV8825 kompatibel trinnmotor driver.
Utvidelseskortet kan brukes til graveringsmaskin eller 3D-printer driver.
Kompatibel med GRBL 0.8. Åpen kildekode-firmware, som konverterer G-kodekommando til trinn-signal.
PWM-spindel og retningspinne, 4-aksestøtte (X, Y, Z, A – du kan kopiere X, Y, Z eller bruke pinne D12 og D13 til å tilpasse firmware for å utføre komplett akse 4).
Kompakt design, trinnmotor kan kobles til 4-pinners kontakter eller loddes.
Dette er et sett med demonterte deler, og du trenger grunnleggende loddeferdigheter for å lodde dem sammen.
Spesifikasjoner:

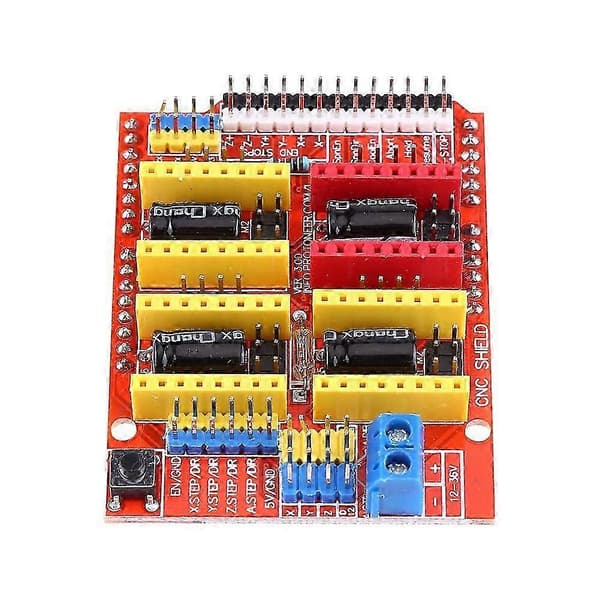

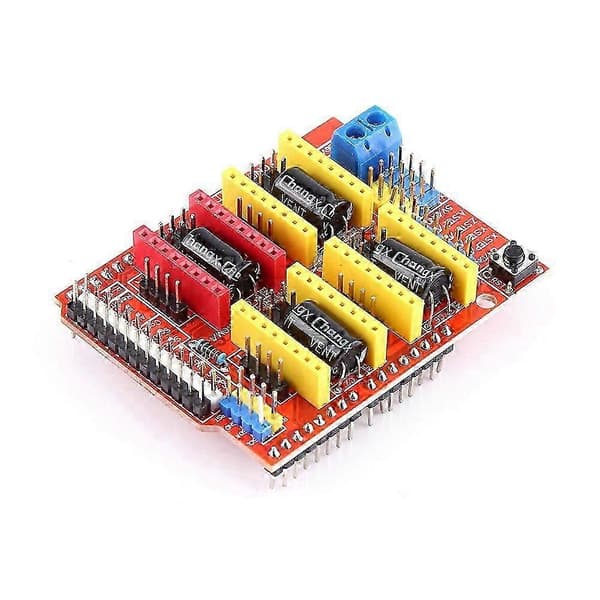

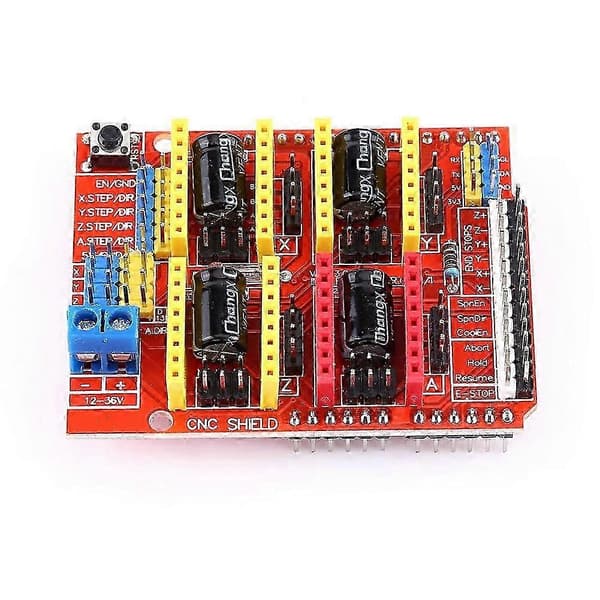

CNC utvidelseskort:
Versjon: V3.0
Farge: Rød
Størrelse: 68 x 53 x 18 mm / 2,67 x 2,08 x 0,7\"
4 stk. A4988 Driver:
Farge: Rød
Størrelse: 20 x 15 mm / 0,78 x 0,59\"
Termisk nedstengningskrets: Ja
Kryssstrømbeskyttelse: Ja
Jordfeilbeskyttelse: Ja
Kortslutningsbeskyttelse: Ja
Fem trinnmoduser: Full, 1/2, 1/4, 1/8 og 1/16
Bland med langsom strømdempingsmodell.
Intern UVLO og lav RDS (på) utgang.
Automatisk strømdempingsmodus Deteksjon/valg.
Fase-i likeretter, lavt strømforbruk.
Advarsel: Tilkobling eller frakobling av trinnmotor mens driveren er slått på kan skade driveren.
4 stk. kjøleribber:
Størrelse: 8 x 8 mm / 0,31 x 0,31\"
Farge: Hvit

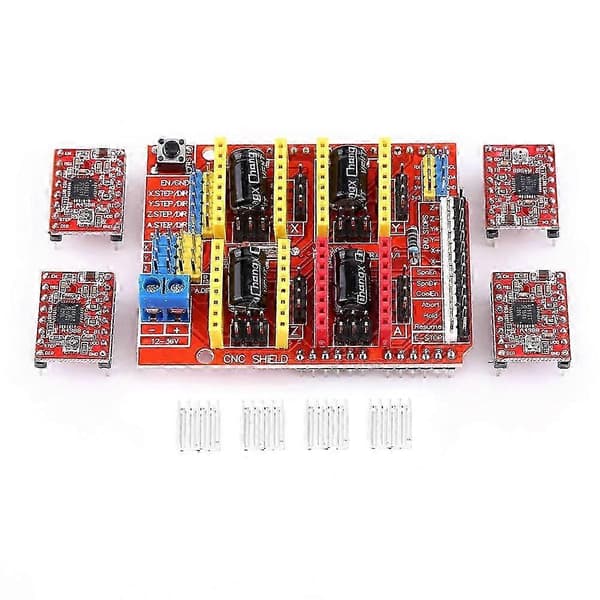

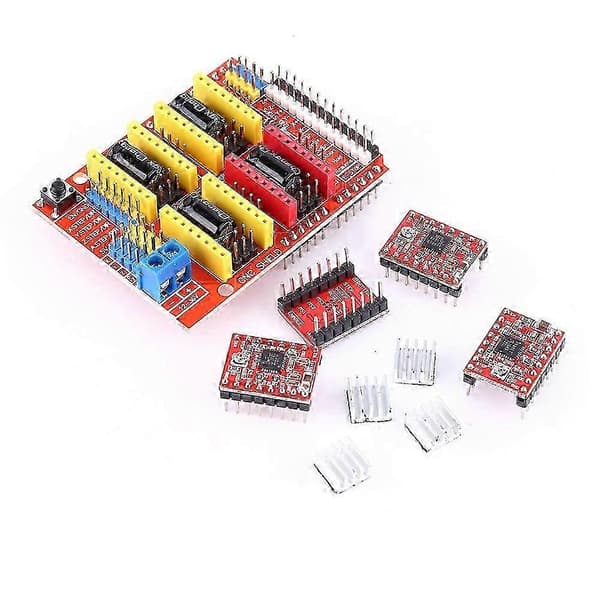

Pakken inkluderer:
1 x V3 utvidelseskort
4 x drivere
4 x kjøleribber
