DS1220 er en presis 24-bits analog-til-digital konverter (ADC) som tilbyr mange funksjoner for å redusere kostnadene for det integrerte systemet og komponentantallet for små sensorsignaler. Enheten passerer en fleksibel multiplekser-inngang (MUX), lav støy, programmerbar forsterker (), to eksitasjonsstrømkilder, en spenningsreferanse, en oscillator, en lavsidebryter og en nøyaktig temperatursensor for å implementere to differensielle eller fire enkelt-endede innganger.

Enheten kan konverteres til en datahastighet på 2000 prøver per sekund () med en enkelt nedbørsyklus. Ved 20 , gir det digitale filteret samtidig 50Hz og 60Hz-avvisning for støy i industrielle applikasjoner.

Den interne gir høy forsterkning på 128 V / V. Dette gjør ADS1220 perfekt for å måle små sensorsignaler som motstandstemperaturdetektorer (RTD), termoelementer, termistorer og resistive bro-sensorer.

Enheten støtter måling av eller fullstendig differensielle signaler når du bruker den programmerbare gate-arrayen. Alternativt kan enheten konfigureres til å passere gjennom den interne mens den fortsatt gir høy inngangsimpedans og forsterkning på opptil 4 , noe som tillater enkelt-endede målinger.

I arbeidsyklusmodus, når er deaktivert, er strømforbruket så lavt som 120pa. ADS1220 er tilgjengelig i en blyfri VQFN-16 eller ATSSOP-16-pakke og er spesifisert over -40C til + 125C temperaturområde.



K-type måling av termoelement

Lavt strømforbruk: starter på 120A i arbeidsyklusmodus (typisk)

Spenningsområde: 3V ~ 5V

Opptil 20 effektive oppløsninger

To differensielle eller fire enkelt-endede innganger

Dobbel samsvarende programmerbar strømforsyning: 10A til 1.5mA

Intern 2.048V referanse: 5ppm / C (typisk) Drift

Intern 2% presisjonsoscillator

Intern temperatursensor: 0.5 C (typisk) presisjon

SPI-kompatibel grensesnitt (modus 1)

Applikasjoner:

Måling av temperatursensor:

1. Termistor

2. Termoelement

3. Motstandstemperaturdetektor (RTD): 2-ledninger, 3-ledninger eller 4-ledninger type

Sensor som måler bro:

1. Trykksensor

2. Strekkmåler

3. Vektsensor

Bærbart verktøy

Fabrikkautomatisering og prosesskontroll

Farge: lilla

Materiale: plast



Pakkeinnhold:

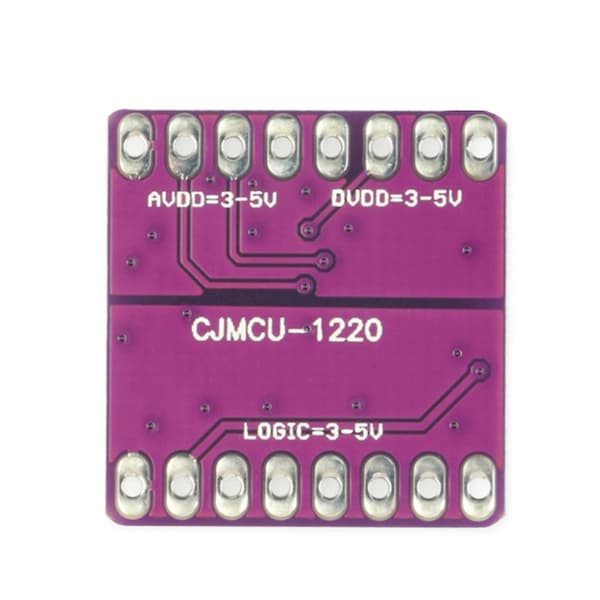

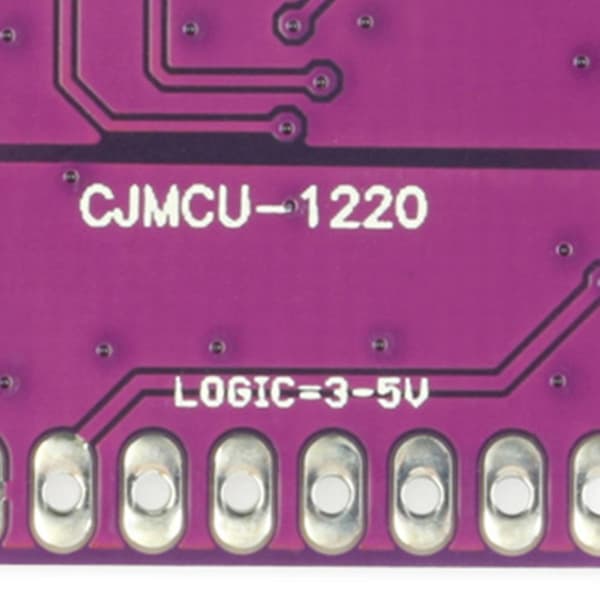

1 * Konverter Sensormodul



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
