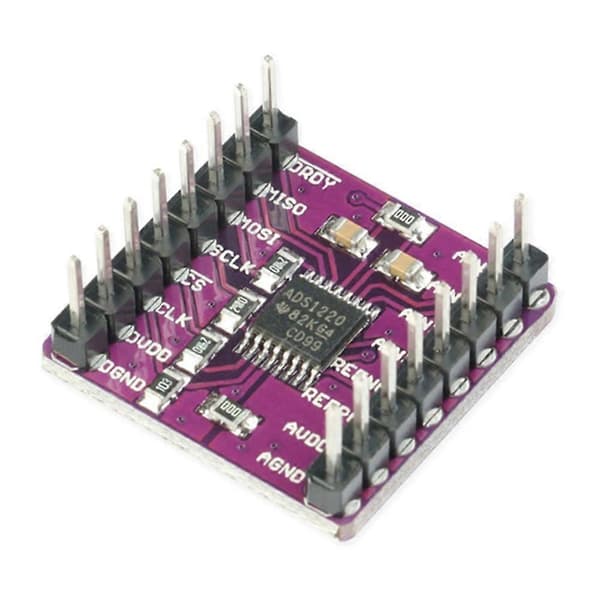

DS1220 er en presis 24-bits analog-til-digital-konverter (ADC) som tilbyr mange funksjoner for å redusere kostnadene for det integrerte systemet og komponentantallet for små sensorsignaler. Enheten har en fleksibel multiplekserinngang (MUX), lavt støynivå, programmerbar forsterkningsforsterker (), to eksitasjonsstrømkilder, en spenningsreferanse, en oscillator, en lavsidebryter og en nøyaktig temperatursensor for å implementere to differensielle eller fire single-ended innganger.
Enheten kan konverteres til en datahastighet på 2000 samples per sekund () med en enkelt nedbørsyklus. Ved 20 gir det digitale filteret samtidig 50Hz og 60Hz avvisning for støy i industrielle applikasjoner.
Den interne gir høy forsterkning ved 128 V / V. Dette gjør ADS1220 perfekt for måling av små sensorsignaler som motstandstemperaturdetektorer (RTD-er), termoelementer, termistorer og resistive bro-sensorer.
Enheten støtter måling av eller fullt differensielle signaler ved bruk av den programmerbare gate-arrayen. Alternativt kan enheten konfigureres til å passere gjennom den interne mens den fortsatt gir høy inngangsimpedans og forsterkning på opptil 4, noe som tillater single-ended målinger.
I duty cycle-modus, når er deaktivert, er strømforbruket så lavt som 120pa. ADS1220 er tilgjengelig i en blyfri VQFN-16 eller ATSSOP-16 pakke og er spesifisert over temperaturområdet -40 til + 125.

K type måling av termoelement
Lavt strømforbruk: starter ved 120A i duty cycle-modus (typisk)
Strømområde: 3V ~ 5V
Opptil 20 effektive oppløsninger
To differensielle eller fire single-ended innganger
Dobbel matchet programmerbar strømkilde: 10A til 1.5mA
Intern 2.048V Referanse: 5ppm / C (typisk) Drift
Intern 2% presisjonsoscillator
Intern temperatursensor: 0.5 C (typisk) presisjon
SPI-kompatibelt grensesnitt (modus 1)
Applikasjoner:
Måling av temperatursensor:
1. Termistor
2. Termoelement
3. Motstandstemperaturdetektor (RTD): 2-leder, 3-leder eller 4-leder type
Sensor målebru:
1. Trykksensor
2. Strekkmåler
3. Libra
Bærbart verktøy
Fabrikkautomatisering og prosesskontroll
Farge:
Materiale: plast

Pakkeinnhold:
1 * Konverter Sensor Modul

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
