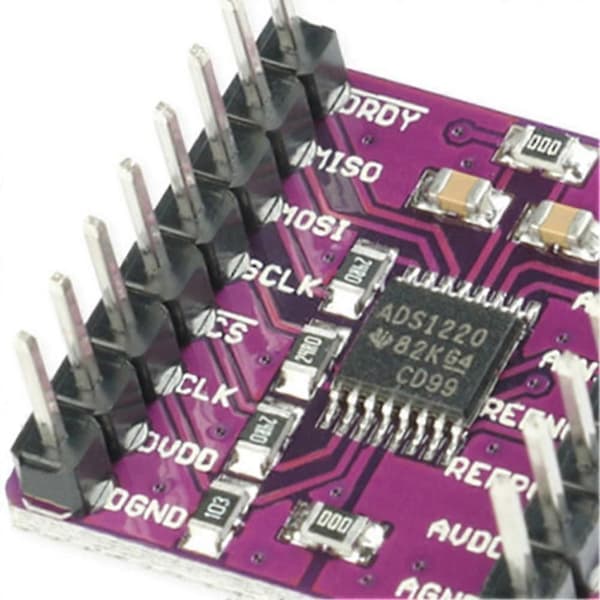

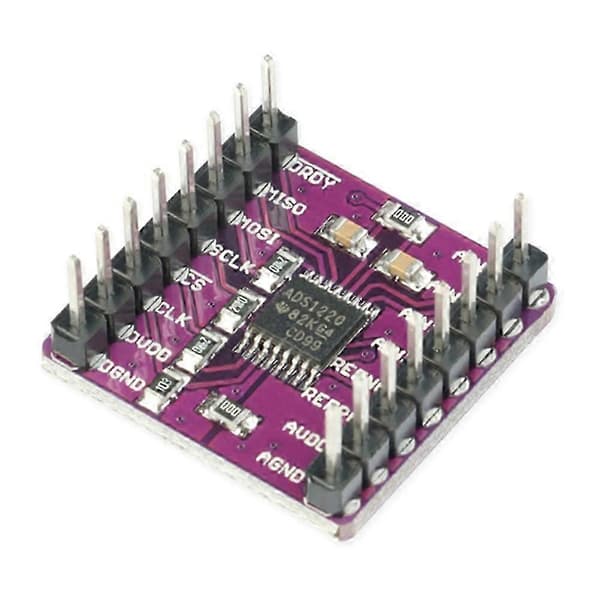

DS1220 er en presis 24-bits analog-til-digital-konverter (ADC) som tilbyr mange funksjoner for å redusere kostnadene for det integrerte systemet og komponentantallet for små sensorsignaler. Enheten har en fleksibel multiplekserinngang (MUX), lavt støynivå, programmerbar forsterkningsforsterker (), to eksitasjonsstrømkilder, en spenningsreferanse, en oscillator, en lavsidebryter og en nøyaktig temperatursensor for å implementere to differensielle eller fire single-ended innganger.

Enheten kan konverteres til en datahastighet på 2000 samples per sekund () med en enkelt nedbørsyklus. Ved 20 gir det digitale filteret samtidig 50Hz og 60Hz avvisning for industrielle applikasjoner støy.

Den interne gir høy forsterkning ved 128 V / V. Dette gjør ADS1220 perfekt for måling av små sensorsignaler som motstandstemperaturdetektorer (RTD), termoelementer, termistorer og resistive bro-sensorer.

Enheten støtter måling av eller fullt differensielle signaler ved bruk av den programmerbare gate-arrayen. Alternativt kan enheten konfigureres til å passere gjennom den interne mens den fortsatt gir høy inngangsimpedans og forsterkning på opptil 4, noe som tillater single-ended målinger.

I driftssyklusmodus, når er deaktivert, er strømforbruket så lavt som 120pa. ADS1220 er tilgjengelig i en blyfri VQFN-16 eller ATSSOP-16 pakke og er spesifisert over temperaturområdet -40 til + 125.



K type måling av termoelement

Lavt strømforbruk: starter ved 120A i driftssyklusmodus (typisk)

Effektområde: 3V ~ 5V

Opptil 20 effektive oppløsninger

To differensielle eller fire single-ended innganger

Dobbel matchet programmerbar strømkilde: 10A til 1.5mA

Intern 2.048V Referanse: 5ppm / C (typisk) Drift

Intern 2% presisjonsoscillator

Intern temperatursensor: 0.5 C (typisk) presisjon

SPI-kompatibelt grensesnitt (modus 1)

Applikasjoner:

Måling av temperatursensor:

1. Termistor

2. Termoelement

3. Motstandstemperaturdetektor (RTD): 2-leder, 3-leder eller 4-leder type

Sensormålingsbro:

1. Trykksensor

2.Strekk måler

3. Vekt

Bærbart verktøy

Fabrikkautomatisering og prosesskontroll

Farge:

Materiale: plast



Pakkeinnhold:

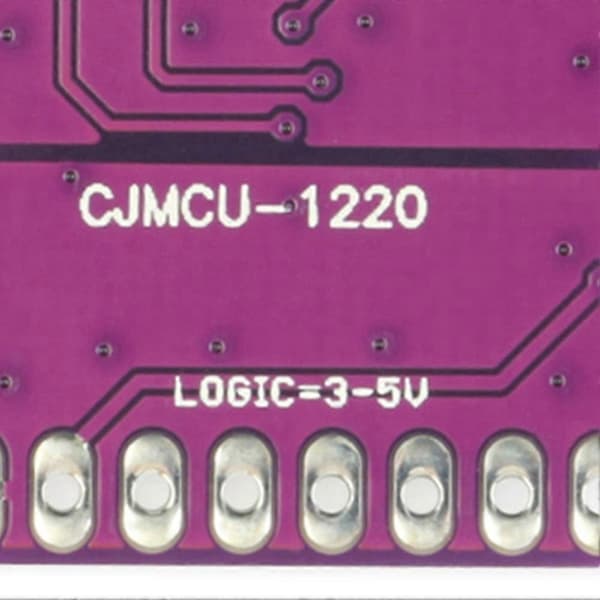

1 * Konverter Sensor Modul



Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.
