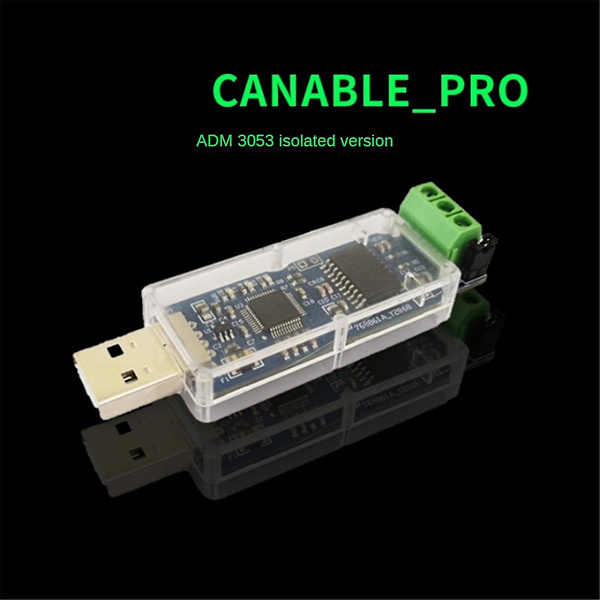

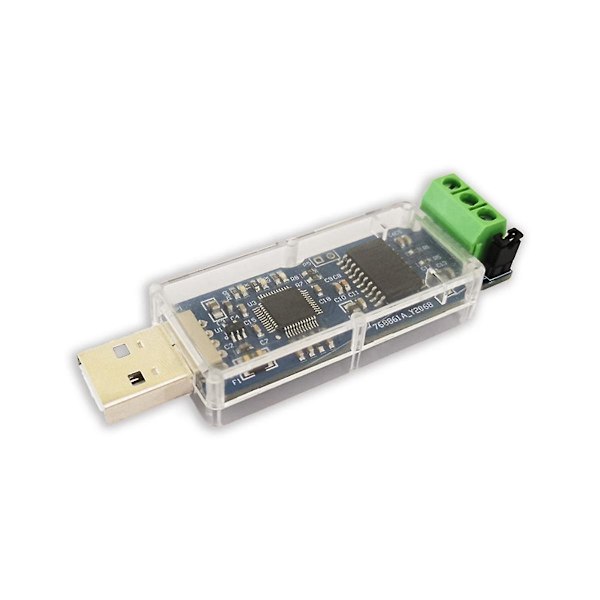

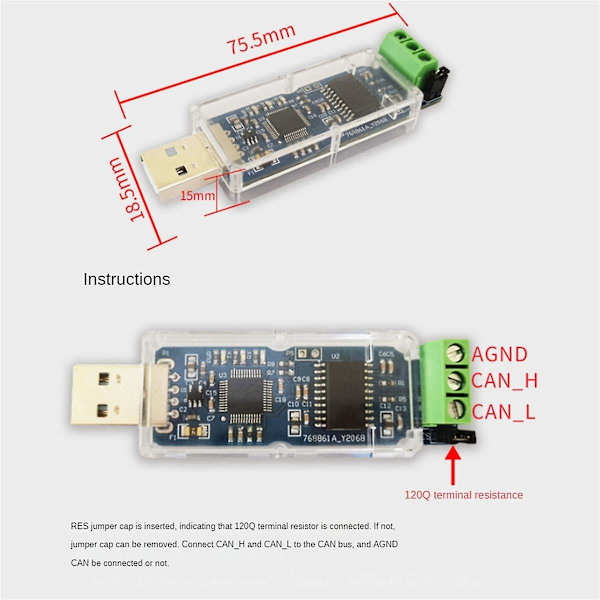

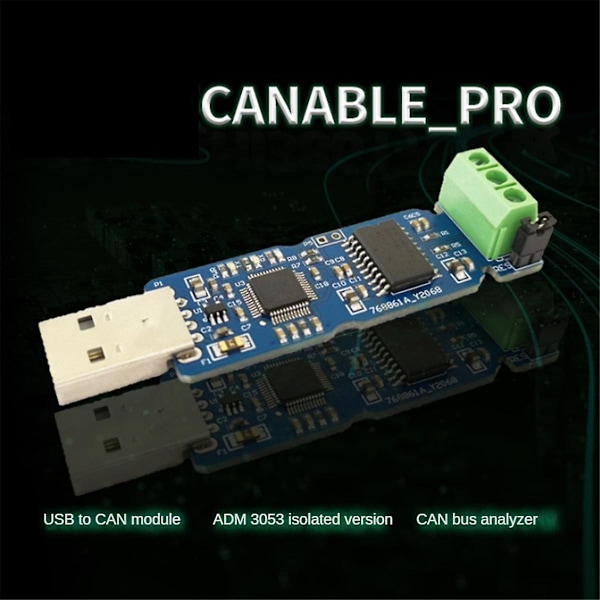

USB til CAN-modulen er transplantert basert på et åpen kildekode-prosjekt og kan brukes til å analysere CAN-bussprotokollen. Støtte: åpen kildekode CAN-protokollanalyseprogramvare. Stil: CAN-isolasjonsbrikke ADM3053 brukes, 2500V isolasjon, og baudraten kan nå 1M. Funksjonelle egenskaper: Inngangsspenning: 5V (USB-strømforsyning) Brikke: ADM3053 Baudrate: opptil 1M Statusindikator: trefarget LED Instruksjoner: RES-jumperen er satt inn, noe som betyr at 120Q terminalmotstanden er koblet til. Hvis det ikke er nødvendig, kan jumperen fjernes. Koble CAN_H og CAN_L til CAN-bussen, og GND kan kobles til eller ikke. Koble til datamaskinen, og CAN-enheten vises i enhetsbehandlingen. Slå på den øvre datamaskinen. Velg ønsket baudrate og samplingspunkt, klikk OK, og det innebygde trefargede lyset vil lyse. Kan sende og motta data på CAN-bussen. Farge: Blå og gjennomsiktig Materiale: PCB+Elektroniske komponenter+Plast Pakkeinnhold: 1 * USB til CAN-modul Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
