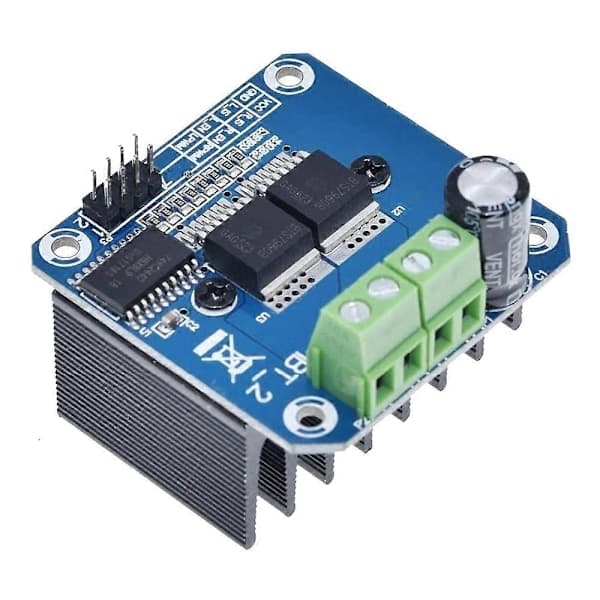

BTS7960 43A Høyeffekts Motordrivermodul/Smart Bildrivermodul for Strømgrense

Name: BTS7960 43A Høyeffekts Motordrivermodul/Smart Bildrivermodul for Strømgrense
SKU: PACJ6-12318-1641
Price: 198 NOK
Availability: InStock

198 kr

På lager

Ma., 15 juni - fr., 19 juni

Sikker betaling

Fornøyde kundeløfte

30 dagers åpent kjøp

Produktbeskrivelse

5V isolasjon med MCU, og effektiv MCU; 5V strømindikator på kortet.

Spenningindikasjon for motordriverens utgang; kan lodde kjøleribbe.

Trenger bare fire linjer fra MCU til drivermodulen (GND. 5V. PWM1. PWM2); isolasjonschip 5 V strømforsyning (kan dele med MCU 5 V).

For å reversere motoren, to PWM-inngangsfrekvenser opp til 25 kHz; to varmepassasjer gjennom en feilsignalutgang.

Isolert chip 5V strømforsyning (kan deles med MCU 5V), kan også bruke den innebygde 5V-forsyningen; forsyningsspenningen 5,5V til 27V.

Inngangsspenning: 6V-27V

Maksimal strøm: 43A

Inngangsnivå: 3,3-5V

Kontroll: PWM eller nivå

Duty: 0-100%

Inngangsport:

1.RPWM: nivå eller PWM-signalinngang, aktiv høy

2.LPWM: Omvendt nivå eller PWM-signalinngang, aktiv høy

3.R_EN: driver aktivert inngang, høyt nivå aktivert, lavt nivå av

4.L_EN: Omvendt driver aktivert inngang, høyt nivå aktivert, lavt nivå av

5.R_IS: driverens strømalarmutgang

6.L_IS: Omvendt driverens strømalarmutgang

7.VCC: +5 V strømutgang, 5V strømforsyningsanslutning med mikrokontrolleren

8.GND: signal common low end

Farge: Fotofarge

Materiale: ABS

Størrelse: 5 x 5 x 3cm

Innhold:

1 x Motordrivermodul

Bare ovennevnte innhold, andre er ikke inkludert.

Obs: Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet avviker litt fra den virkelige varen. Det tillatte målefeilet er +/- 1-3 cm.
