5V isolert med MCU, og beskytter effektivt MCU; 5V strømindikator på kortet.

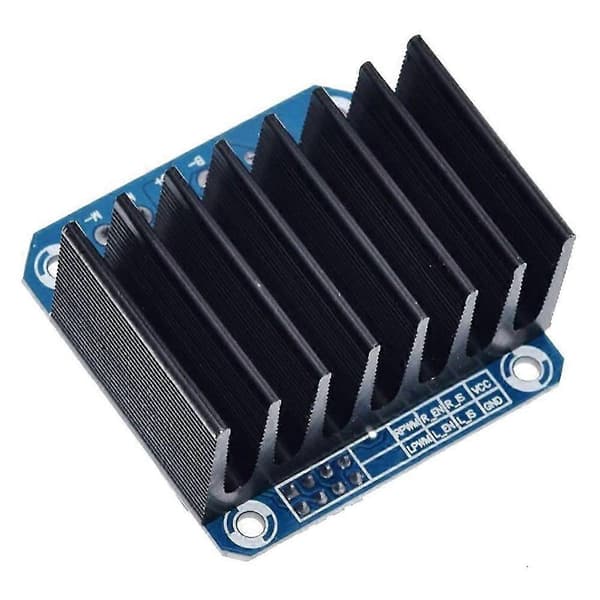

Spenningsindikasjon for motordriverens utgang; kan lodde kjøleribbe.
Trenger kun fire linjer fra MCU til drivermodulen (GND. 5V. PWM1. PWM2); isolasjonsbrikke 5 V strømforsyning (kan deles med MCU 5 V).
Kan reversere motoren fremover, to PWM-inngangsfrekvenser opp til 25kHZ; to varmestrømmer som passerer gjennom en feilsignalutgang.
Isolert brikke 5V strømforsyning (kan deles med MCU 5V), kan også bruke den innebygde 5V strømforsyningen; forsyningsspenningen 5.5V til 27V.
Inngangsspenning: 6V-27V
Maksimal strøm: 43A
Inngangsnivå: 3.3-5V
Kontrollmetode: PWM eller nivå
Driftssyklus: 0-100%

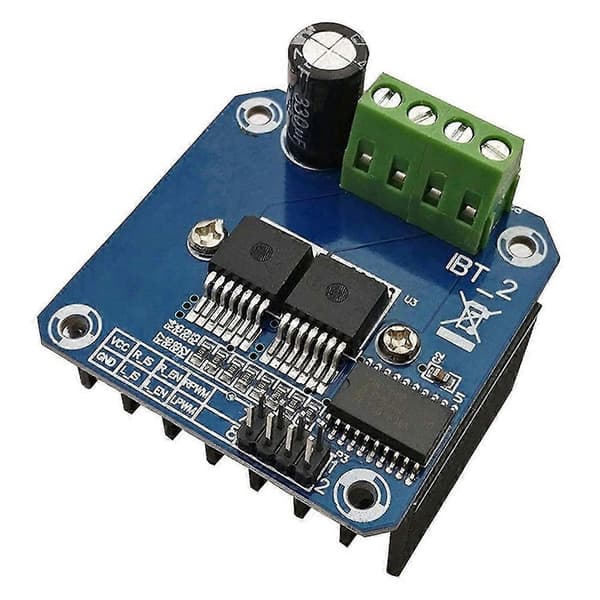

Inngangsport:
1.RPWM: fremovernivå eller PWM-signalinngang, aktiv høy
2.LPWM: Reversnivå eller PWM-signalinngang, aktiv høy
3.R_EN: fremoverdrift aktiver inngang, høynivå aktiver, lavt nivå av
4.L_EN: Reversdrift aktiver inngang, høynivå aktiver, lavt nivå av
5.R_IS: fremoverdrift strømalarmutgang
6.L_IS: Reversdrift strømalarmutgang
7.VCC: +5 V strømutgang, 5V strømforsyningstilkobling med mikrokontrolleren
8.GND: signal felles lav ende
Farge: Fotofarge
Materiale: ABS
Størrelse: 5 x 5 x 3 cm
Pakkeinnhold:
1 x Motordrivermodul
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt annerledes enn den virkelige tingen. Tillatt målefeil er +/- 1-3 cm.
