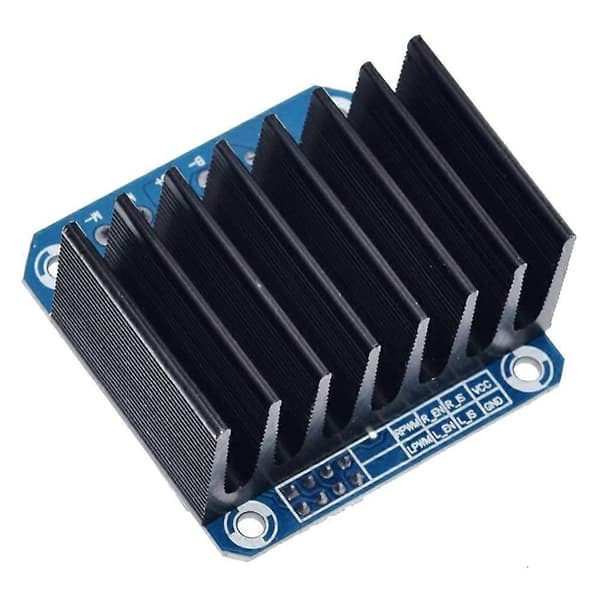

5V isolasjon med MCU, og beskytter MCU effektivt; 5V indikator på kortet.

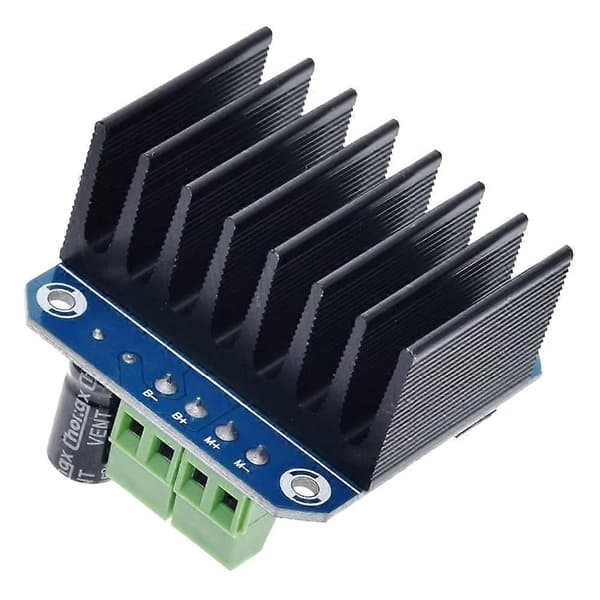

Spenningindikasjon av motor driver utgang; kan lodde kjøleribbe.

Trenger bare fire linjer fra MCU til drivermodulen (GND. 5V. PWM1. PWM2); isolasjonsbrikke 5 V forsyning (kan deles med MCU 5 V).

Kan reversere motoren fremover, to PWM inngangsfrekvenser opp til 25kHz; to varmestrømmer som passerer gjennom en feilsignalutgang.

Isolert brikke 5V forsyning (kan deles med MCU 5V), kan også bruke den innebygde 5V forsyningen; forsyningsspenningen 55V til 27V.



Inngangsspenning: 6V-27V

Maksimal strøm: 43A

Inngangsnivå: 33-5V

Kontroll: PWM eller nivå

Driftssyklus: 0-100%

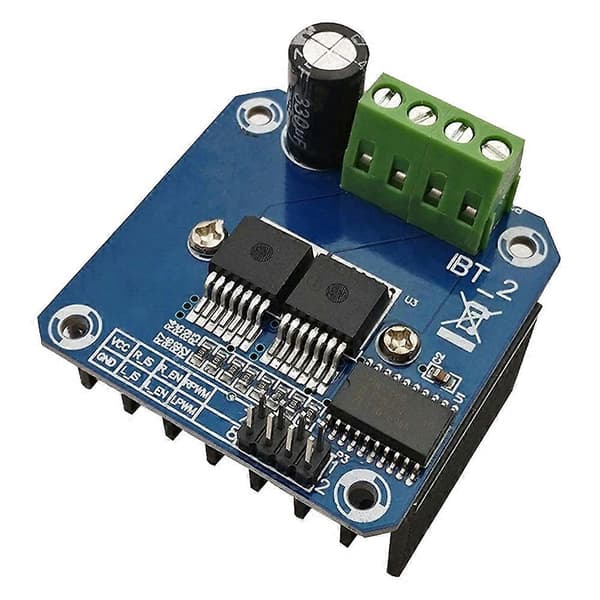

Inngangsport:

1RPWM: fremover nivå eller PWM signalinngang, aktiv høy

2LPWM: Revers nivå eller PWM signalinngang, aktiv høy

3R_EN: fremover drive aktiveringsinngang, høyt nivå aktivert, lavt nivå av

4L_EN: Revers drive aktiveringsinngang, høyt nivå aktivert, lavt nivå av

5R_IS: fremover drive strømalarmutgang

6L_IS: Revers drive strømalarmutgang

7VCC: +5 V utgang, 5V forsyningsforbindelse med mikrokontrolleren

8GND: signal felles lav ende

Farge: Fotofarge

Materiale: ABS

Størrelse: 5 x 5 x 3cm



Pakkeinnhold:

1 x Motor Driver Modul



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
