Dobbeltkanals H-bro driver arbeidsmodus skaper høyere arbeidseffektivitet, L298N som hovedbrikke, kan drive en 2-fase stegmotor, en 4-fase stegmotor eller to DC-motorer.
For å unngå skade på spenningsstabiliseringsbrikken, vennligst bruk en ekstern 5V logikkforsyning når du bruker mer enn 12V drivspenning.
Bruk store filterkondensatorer og diode med friløpsbeskyttelsesfunksjon, noe som øker påliteligheten.
Høy arbeidseffekt opp til 46V, stor strøm kan nå 3A MAKS og kontinuerlig strøm er 2A, effekt opp til 25W.
Filterkapasitet med stor kapasitet, etterstrømsbeskyttelsesdiode, mer stabil og pålitelig.
Spesifikasjon:
Brikke: L298N
Logikkspenning: 5V
Logikkstrøm 0mA-36mA
Maksimal effekt: 25W
Drivspenning: 5V-35V
Drivstrøm: 2A (for hver DC-motor)
Driftsmodus: Dobbel H-bro driver (kan drive 2 DC-motorer)
Årsak 1: Bruk L298N som hovedbrikke
L298N er en type høyspennings, høystrøms motordriverbrikke. Funksjoner som høy arbeidsspenning (maksimal spenning opp til 46V), stor utgangsstrøm (øyeblikkelig strøm opp til 3A), kontinuerlig arbeidsstrøm 2A og 25W nominell effekt. Har 15 pinner som pakke.
To innebygde H-bro høyspennings- og høystrøms fullbrodrivere kan brukes til å drive DC-motor og stegmotor, reléspole og så videre.
Brikken kan kobles til ekstern deteksjonsmotstand for å gi variasjonene til kontrollkretsen.
Ved å bruke L298N-brikken til å drive motoren, kan brikken drive en stegmotor eller fire-fase stegmotor, og to DC-motorer. Ved å bruke standard logikknivåsignalkontroll har den to aktiveringskontrollender. Den tillater eller forbyr enhet å ha en logisk strømforsyningsinngang uten påvirkning av inngangssignal, noe som gjør at den interne logiske kretsdelen fungerer ved lav spenning.
Årsak 2: Bred applikasjon
størrelse: 43 x 43 x 27 mm
Materiale: PCB
farge: rød
Pakkeinnhold:

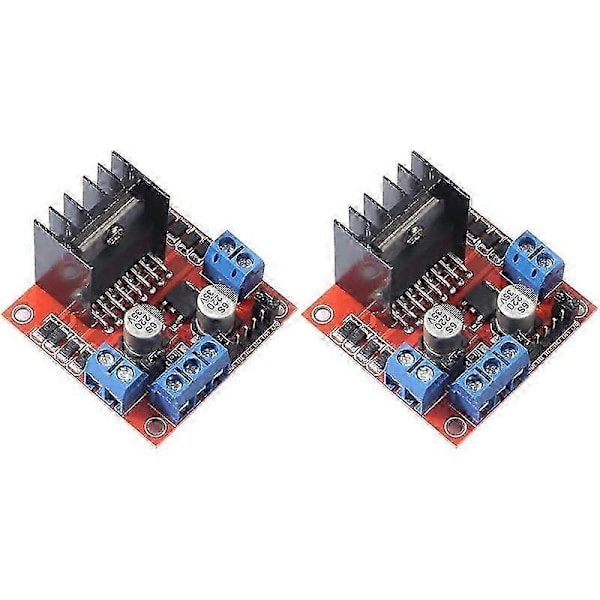

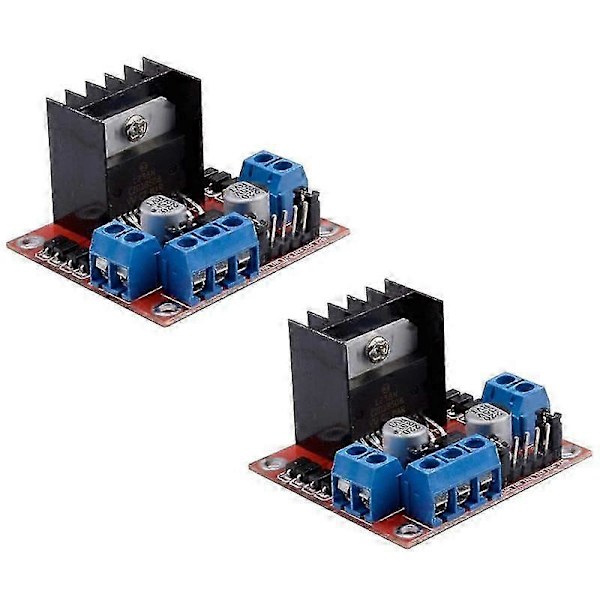

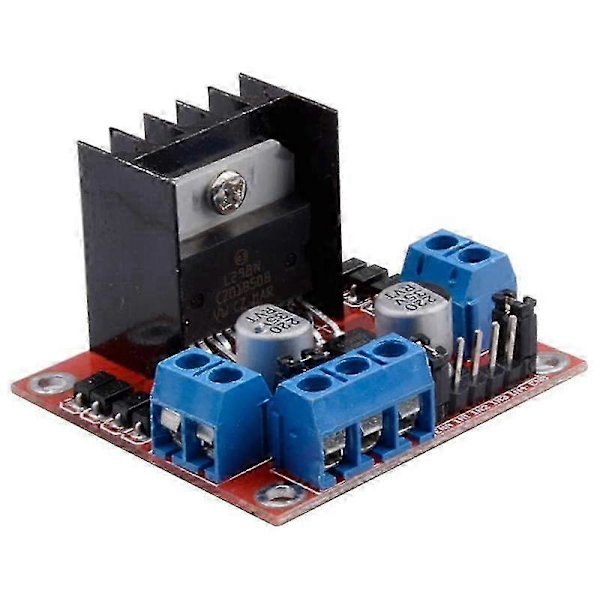

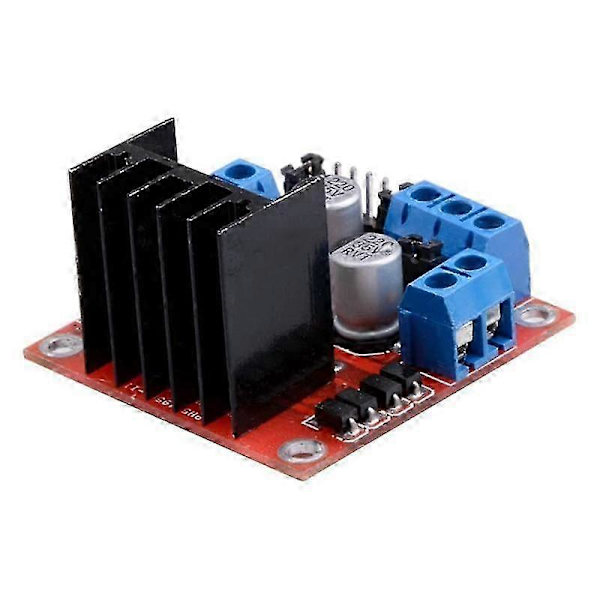

2 x L298N Motor Drive Controller Board Module
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt annerledes enn den virkelige tingen. Målefeilen er +/- 1-3 cm.
