AVR-en har mulighet for droop CT-tilkobling, for å tillate parallellkjøring med andre tilsvarende utstyrte generatorer.

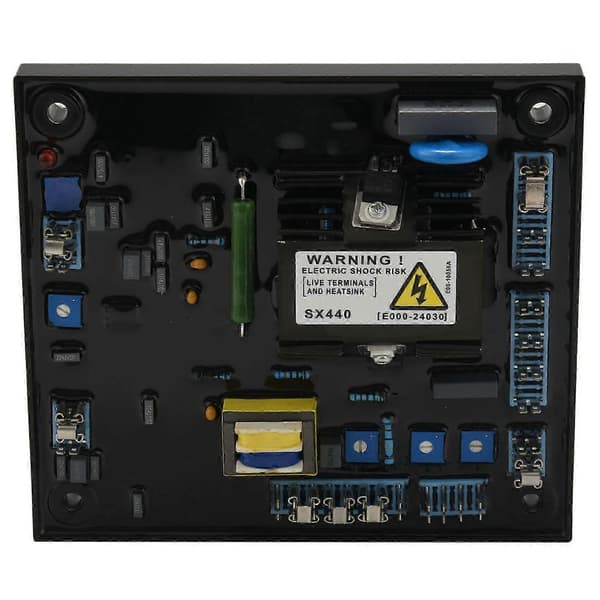

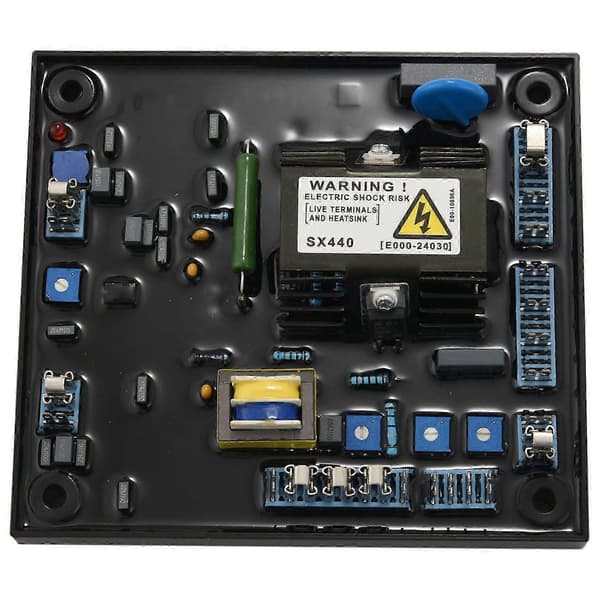

SX440 er en to-fase registrert automatisk spenningsregulator (AVR) og er en del av eksitasjonssystemet for en børsteløs generator.

AVR-en registrerer spenningen i hovedgeneratorviklingen og styrer effekten som tilføres statoren og dermed hovedgeneratoren for å opprettholde generatorens utgangsspenning innenfor de spesifiserte grensene, og kompenserer for belastningssprrd, temperatur og effektfaktor for generatoren.

Vibrasjon: 20 -100HZ (50mm/sek), 100Hz -2kHz

Farge: Svart

Materiale: metall + PC

Sensorinngang:

Spenning: 190-264V ac maks, 1 fase 2 ledere

Frekvens: 50-60HZ nominell

Effektinngang

Spenning: 140-220 V ac maks, 3 fase, 3 ledere

Strøm: 3A/fase

Frekvens: 100-120HZ nominell

Utgang

Spenning: maks 120V/DC

Strøm: kontinuerlig 2,7A/DC

Intermitterende 6A i 10 sekunder

Motstand: 15 ohm minimum

Regulering: +/-1 %

Termisk drift: 0,03 % per .C endring i AVR

Mykstart rampe tid: 3 sek

Typisk systemrespons

AVR-respons: 10ms

Feltstrøm til 90 %: 80ms

Maskin Volt til 97 %: 300ms

Ekstern spenningsjustering: +/-10 % med 1k ohm 1W trimmer

Underfrekvensbeskyttelse

Settpunkt: 95 % HZ

Stigning: 170 % ned til 30 HZ

Enhetens effektforbruk: 12 maksimum

Analog inngang

Maksimal inngang: +/-5V/DC

Følsomhet 1V for 5 % Generator Volt (justerbar)

Inngangsmotstand 1k ohm

Quadrature droop inngang

10 ohm

Maks. følsomhet: 0,07A for 5 % droop OPF

Maks. inngang: 0,33A

Overeksitasjonsbeskyttelse

Settpunkt: 75V/DC

Tidsrelé: 10 sek

Miljø

Vibrasjon: 20 -100HZ (50mm/sek), 100Hz -2kHz

Driftstemperatur: -40C til +70 C

Relativ fuktighet: 95 %

Lagringstemperatur: -55Cto +80C

Pakkeinnhold: 1 x Automatisk spenningsregulator

Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.
