Produktbeskrivelse

beskrivelse:

DCF-mottakermodul med DCF-antenne innstilt på tidssignaltransmitter DCF77 (Frankfurt 77,5 kHz). Antenneinduksjonsignalet sendes til IC for forsterkning, demodulering og deretter identifiseres av MCU, slik at dato og klokkeslett fra tidssenteret er helt konsistente.

Nedenfor finner du viktige oppsett- og kretsdiagrammer.

Tekniske spesifikasjoner

Produktnummer: DCF-1060N-800

RCCM-kategori: DCF/77.5KHz enkeltfrekvensmodul

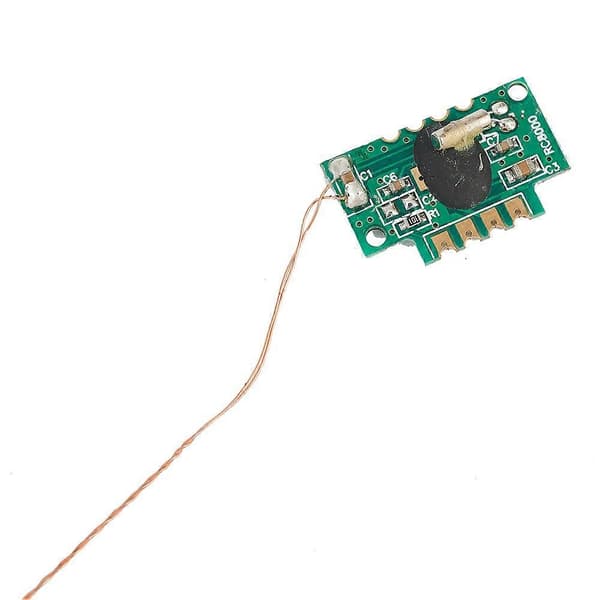

PCBA-størrelse: 21.5x13.5x1.0mm/FR4

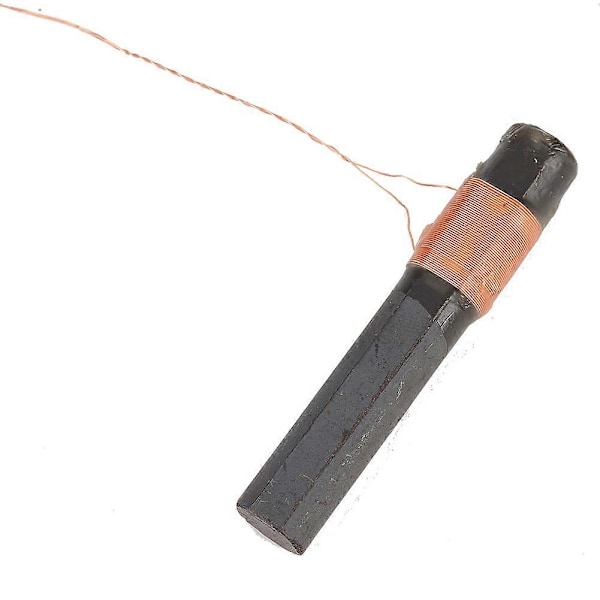

Antennestørrelse: AR10x60mm/Høy Q

Nominell frekvens: 77.5KHz300Hz

Følsomhet: 262dB

Mottak IC: SP6007

Driftspenning: 1.1...3.3 V

Strømforbruk: 85 A maks

Mottaksfrekvens: 77.5 KHz

Kortsstørrelse (uten antenne) LxBxH: 22x13.5x1 mm

Antennekvalitet: Lx: 60x10mm

Leveringsomfang: 1 stk

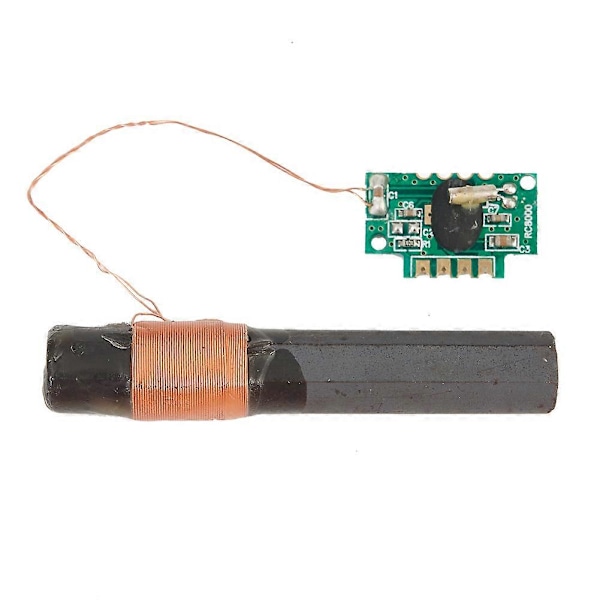

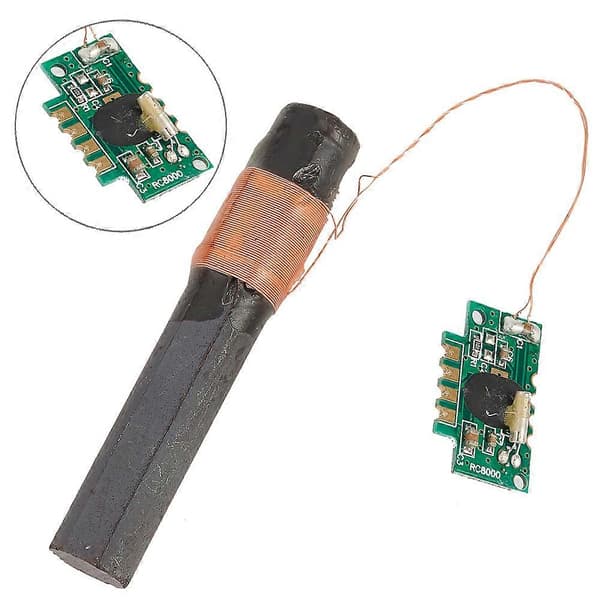

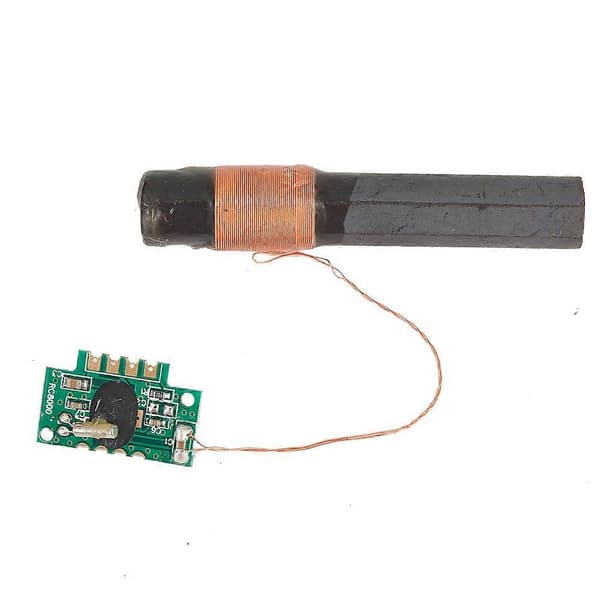

DCF-mottakermodul med antenne

koble til:

Jording = Pin G

Driftspenning = Pin V

data = pin T

Strøm på/av = Pin P1

Viktig merknad:

PIN P1 er en på/av-bryter og må settes til logisk lav.

Merk:

Enkeltfrekvensmoduler kan ikke byttes mellom forskjellige frekvenser av DCF/WVB/HBG/BPC, JJY dobbeltfrekvensmoduler kan byttes mellom 40K/60K to frekvenser, for å lage en bestemt enkeltfrekvensmodul, kan bare motta signaler i dette frekvensbåndet.

Pakken inkluderer:

1*Mottakermodul
