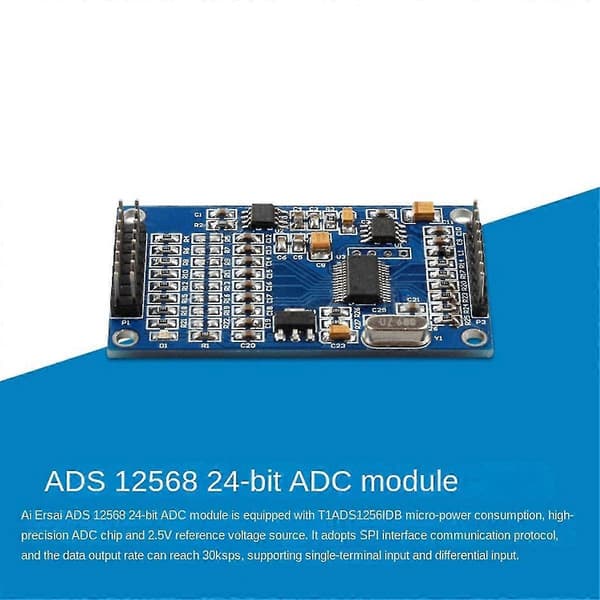

ADS12568 24-Bit ADC Modul

ADS12568 -Kanals 24-Bit ADC Modul Utstyrt Med TIADS1256IDB -Lavt Strømforbruk, Høy Nøyaktighet

ADC Chip Og 2.5v Referansespenning Kilde,

Bruker SPI Grensesnitt Kommunikasjonsprotokoll, Datautgangshastigheten Kan Nå 30ksps.

Støtter Single-Ended Input Og Differensiell Input.





1. Innebygd chip: innebygd høy-presisjon TIADS1256IDB ADC chip og ADR0325V strømforsyningsreferanse chip

2. datautgangshastighet: datautgangshastigheten kan nå 30ksps, lav ikke-linearitet på 0.0010%

3. single-ended / differensielle innganger: modulen kan konfigureres som 8-veis single-ended innganger eller 4-veis differensielle innganger

4. Måling av analog spenning: egnet for måling av analog spenning innenfor 3V

5. driftsspenning: 5V

Test :

Modulen gir STC15W&&STM32 MCU 8-kanals seriell port display referanseprogram og STC89C52 MCU 4-kanals 1602_LCD display referanseprogram, hvorav STC89C52 MCU+1602LCD flytende krystall enkel test er som følger:

5V, GND koblet til DC5V strømforsyning, SCLK, DIN, DOUT, DRDY, ble koblet til mikrokontrollerens P1.2, P1.3, P1.4, P1.5, P1.6, AINO, AIN1, AIN2, AIN3 ble koblet til 2.5V, 2.5V, 2.5V, 2.5V (den målte spenningen skal være og ADS1256 felles jord). 1602 LCD vil vise 4 grupper med spenningsverdier, hvorav gruppe 1, 2 og 4 er single-ended inngangsspenningsverdier av AIN0, AIN1 og AIN3, og gruppe 3 er forskjellen mellom AIN2 og AIN3. De 4 gruppene med spenningsverdier er omtrent 2.5V, 2.5V, 0V, 2.5V henholdsvis.

Note:

Ulike partier kan ha forskjeller i produktutseende, farge og trykte tegn, noe som ikke vil påvirke bruken

Størrelse: Omtrent 60 x 35mm

Materiale: PCB

Farge: mørk blå



Pakkeinnhold:

1 x ADS12568 Kanal 24-Bit ADC Modul



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
