1. AD831 er en enkeltbrikkemikser med lav forvrengning og bredt dynamisk område, egnet for RF-IF-konvertering i HF- og VHF-mottakere, andre miksere i DMR-stasjoner, DC-basebåndkonvertering og kvadraturmodulering og demodulering, samt frekvensskiftdeteksjon i ultralydbilder og andre applikasjoner.
2. AD831 gir +24 dBm tredjeordens skjæringspunkt, som kan oppnå -10 dBm LO-forbruk. Den krever ingen høye LO-drivere, og det er ingen tilsvarende skjermings- og isolasjonsproblemer. Derfor, sammenlignet med passive miksere, kan den forbedre systemytelsen og redusere systemkostnadene.
3. Mikseren er designet for å drives av en enkelt strømforsyning, og RF-, IF- og LO-portene har DC-isolasjonskondensatorer for enkel bruk. Driftsfrekvensen til RF- og LO-inngangene kan være så høy som 500MHz. IF-utgangen er en enkelt-endet spenningsutgang. Den har en utgangsbåndbredde på 250 MHz.
4. En enkelt motstand koblet mellom pinnene OUT og FB brukes til å stille inn forsterkningen. Forsterkeren har lave DC-offsetegenskaper, slik at den kan brukes til DC-koblingsapplikasjoner som DC-basebåndsfrekvenskonvertering og kvadraturamplitudedemodulering.
5. Med mikserens utgangsforsterker og den beste kildeimpedansen er SSB-støyfaktoren for mikseren 10,3 dB ved 70 MHz. I motsetning til passive miksere har AD831 ingen innsettingstap, ingen ekstern duplekser og ingen passiv terminering. AD8362 har to driftsmoduser: måling og kontroller. I figur 1, i målemodus, VOUT og VSET.

Produktparametere:
RF-inngang: 0,1-500MHz
RF-inngang: +10dBm (1dB kompresjon)
Lokal oscillatorinngang: 0,1-500MHz
Lokal oscillatorinngang: -10dBm
IF-utgang: 0,1-200MHz
Forsyningsspenning: 9-11V enkelt-endet forsyning
Vekt: 11 gram
Farge: Grønn
Materiale: PCB
Størrelse: 33x33mm

Pakkeinnhold:

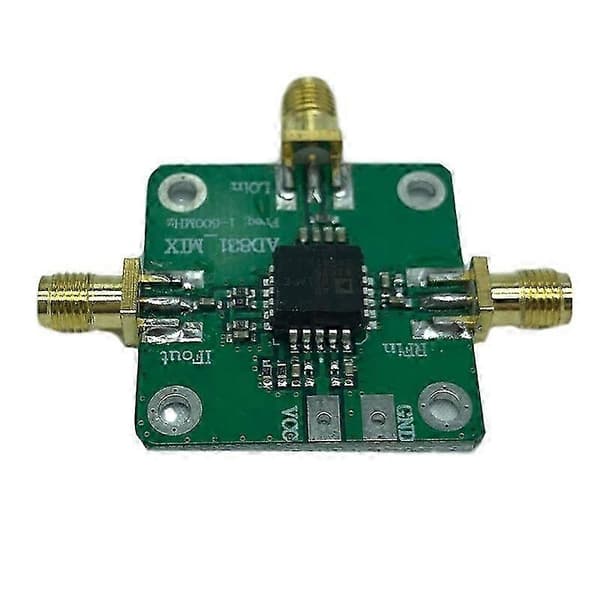

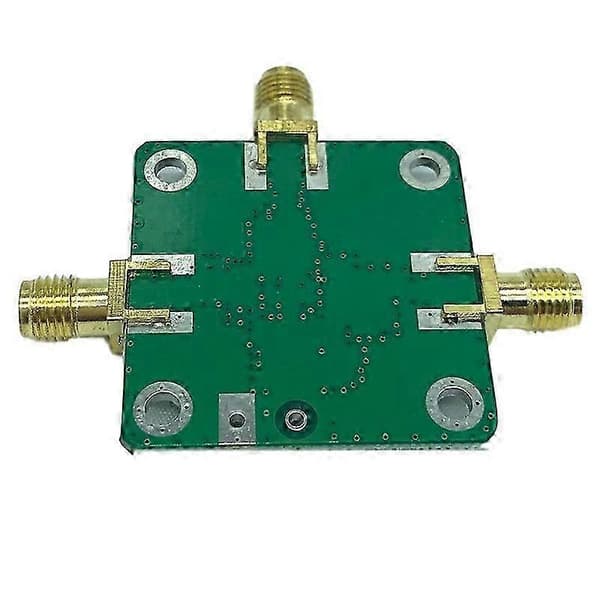

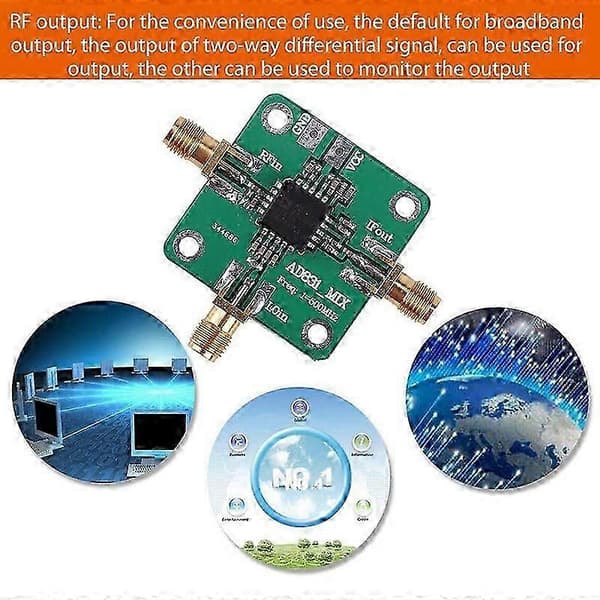

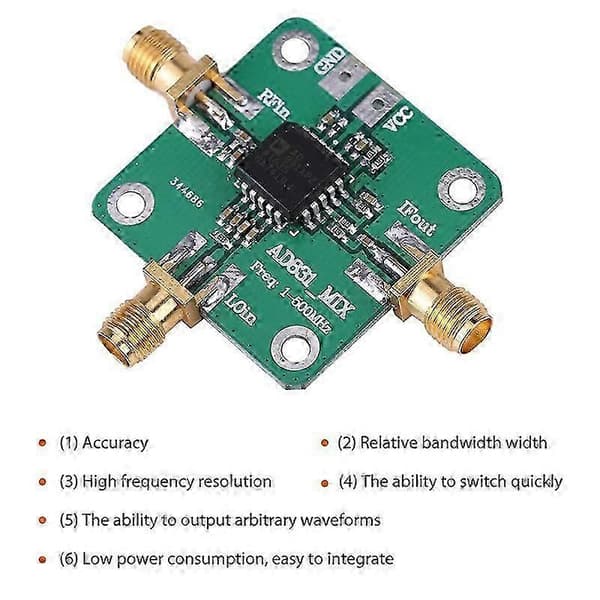

1 * RF-mikser modul

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
