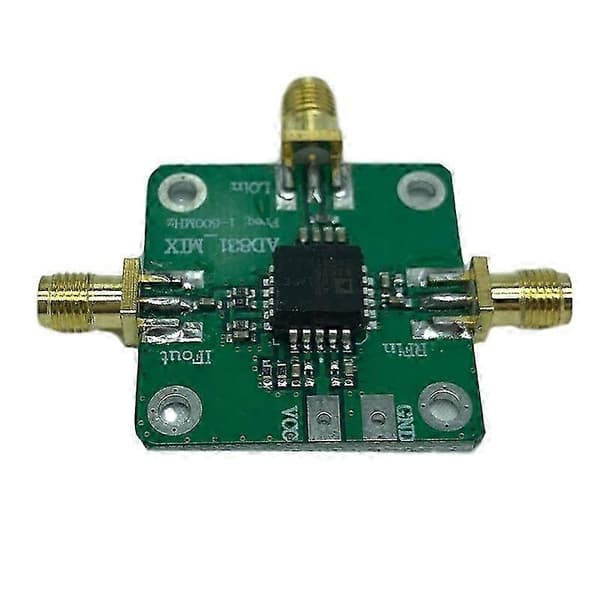

1. AD831 er en lavforvrengnings, bredt dynamisk område, single-chip mikser, egnet for RF-IF konvertering i HF og VHF mottakere, andre mikser i DMR stasjoner, DC-basebånd konvertering, og kvadraturmodulasjon og demodulasjon og frekvensskift deteksjon i ultralydavbildning og andre applikasjoner

2. AD831 gir +24 dBm tredjeordens intercept, som kan oppnå -10 dBm LO forbruk. Den krever ikke høye LO drivere, og det er ingen tilhørende skjerming og isolasjonsproblemer. Derfor, sammenlignet med passive miksere, kan den forbedre systemytelsen og redusere systemkostnadene.

3. Mikseren er designet for å bli drevet av en enkelt forsyning, og RF, IF og LO portene har DC isolasjonskondensatorer for enkel bruk. Driftsfrekvensen til RF og LO inngangene kan være så høy som 500MHz. IF utgangen er en single-ended spenningsutgang. Den har en utgangsbåndbredde på 250 MHz.

4. En enkelt motstand koblet mellom pinnene OUT og FB brukes til å sette forsterkningen. Forsterkeren har lave DC offset egenskaper, slik at den kan brukes for DC koblingsapplikasjoner som DC-basebånd frekvenskonvertering og kvadratur amplitude demodulasjon

5. Med utgangsforsterkeren til mikseren og den beste kildeimpedansen, er SSB støytallet til mikseren 10.3 dB ved 70 MHz. I motsetning til passive miksere, har AD831 ingen innsettingstap, ingen ekstern duplekser, og ingen passiv terminering. AD8362 har to arbeidsmoduser: måling og kontroller. I figur 1, i målingsmodus, VOUT og VSET



Produktparametere:

RF inngang: 0.1-500MHz

RF inngang: +10dBm (1dB kompresjon)

Lokal oscillator inngang: 0.1-500MHz

Lokal oscillator inngang: -10dBm

IF utgang: 0.1-200MHz

Forsyningsspenning: 9-11V single-ended forsyning

Vekt: 11 gram

Farge: Grønn

Materiale: PCB

Størrelse: 33x33mm



Pakkeinnhold:

1* RF Mikser Modul



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
