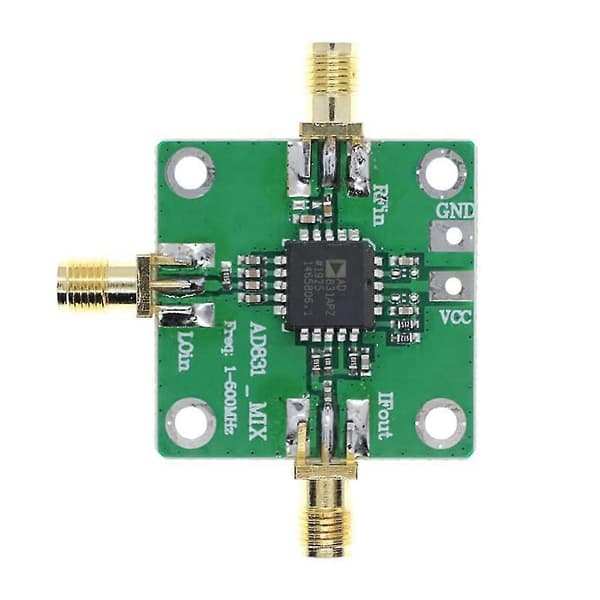

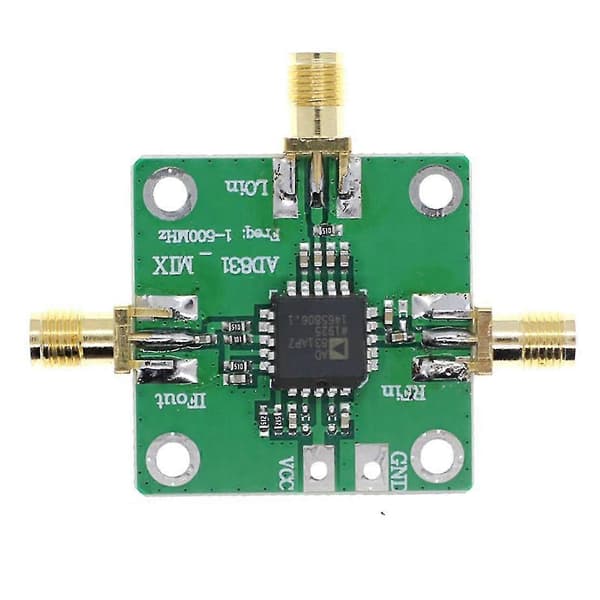

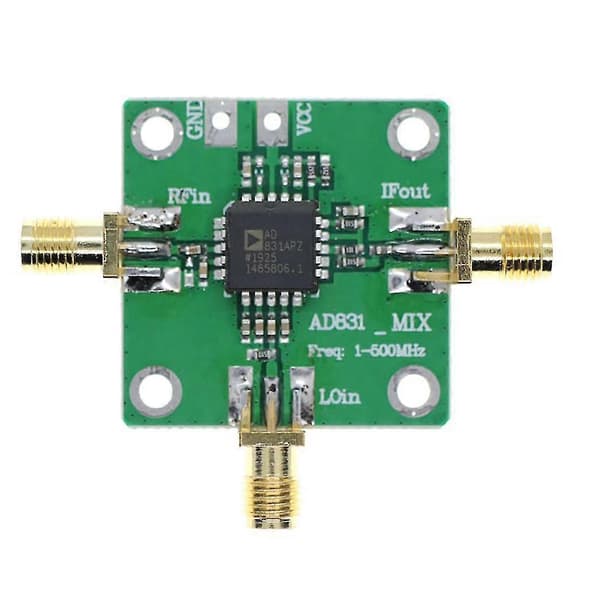

AD831 er en lavforvrengnings-, bredt dynamisk område, enkeltbrikke mikser, egnet for HF og VHF mottaker RF-IF frekvens, andre mikser i DMR basestasjon, DC-basebånd konvertering, kvadraturmodulasjon og demodulasjon, og ultralydavbildning, frekvensskift deteksjon og andre applikasjoner. AD831 har +24 dBm tredjeordens intermodulasjons skjæringspunkt, realisering av -10 dBm LO effekt, uten behov for en høyeffekt LO driver. Det er ingen tilsvarende skjermings- og isolasjonsproblemer, derfor, sammenlignet med den passive mikseren for å forbedre ytelsen til systemet, redusere systemkostnadene. Mikseren er designet som en enkelt strømforsyning, RF, IF og LO porter med DC isolasjonskondensator, enkel å bruke. Driftsfrekvensen til RF- og LO-inngangene kan være så høy som 500MHz. IF-utgangen er single-ended spenningsutgang. Med 250 MHz utgangsbåndbredde. En enkelt motstand koblet mellom pinnene OUT og FB brukes til å stille inn forsterkningen. Forsterkeren har lave DC offset-egenskaper, slik at den kan brukes i DC-basebånd frekvenskonvertering og kvadratur amplitude demodulasjon. Når mikserens utgangsforsterker og den beste kildeimpedansen, er SSB støytallet til mikseren 10,3dB ved 70MHz. Forskjellig fra den passive mikseren, er det ingen innsettingstap, ikke behov for ekstern dupleksenhet, og ikke behov for passiv terminering for AD831. Spesifikasjon: RF Inngang: 0.1-500MHz RF Inngang: +10dBm (1dB kompresjonspunkt) Lokal Oscillator Inngang: 0.1-500MHz Lokal Oscillator Inngang: -10dBm IF Utgang: 0.1-200MHz Strømforsyningsspenning: 9--11V single ended strømforsyning Farge: grønn Materiale: PCB Størrelse: 25 x 25mm Pakkeinnhold: 1 x RF modul Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
