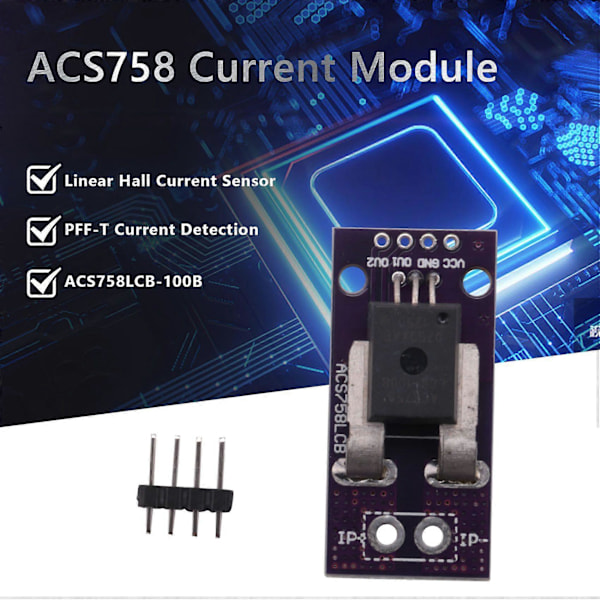

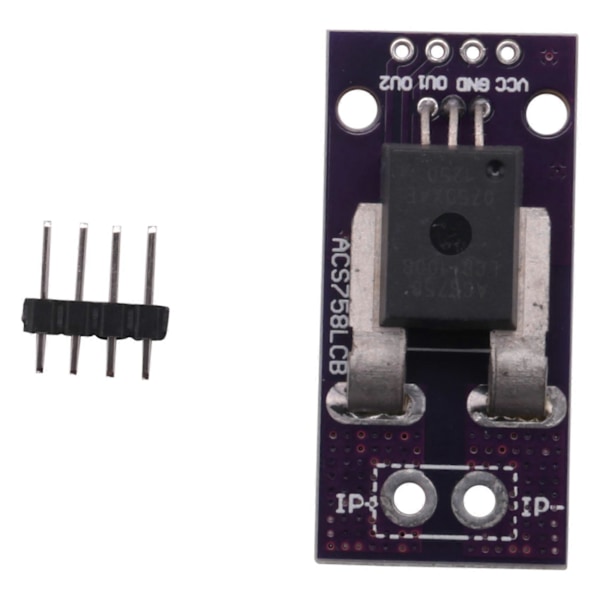

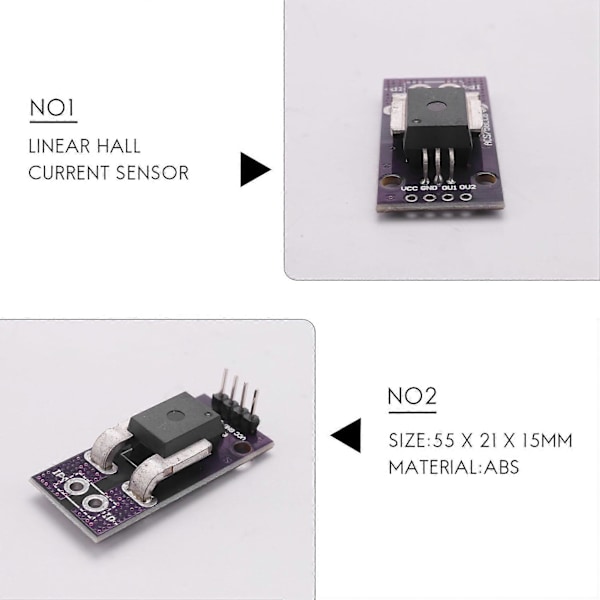

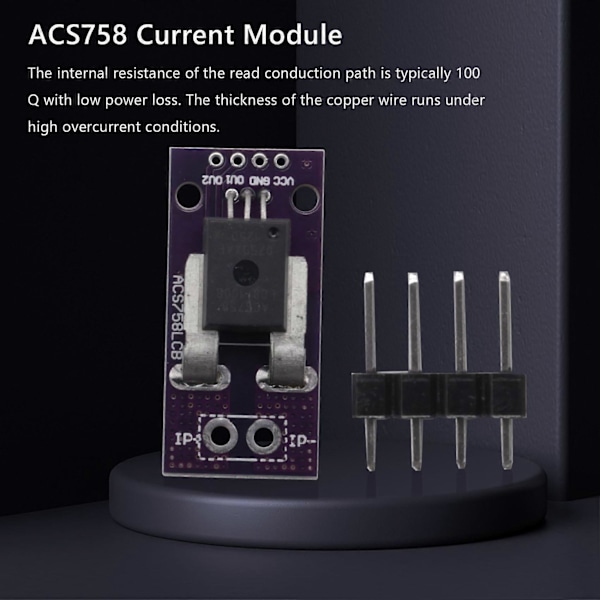

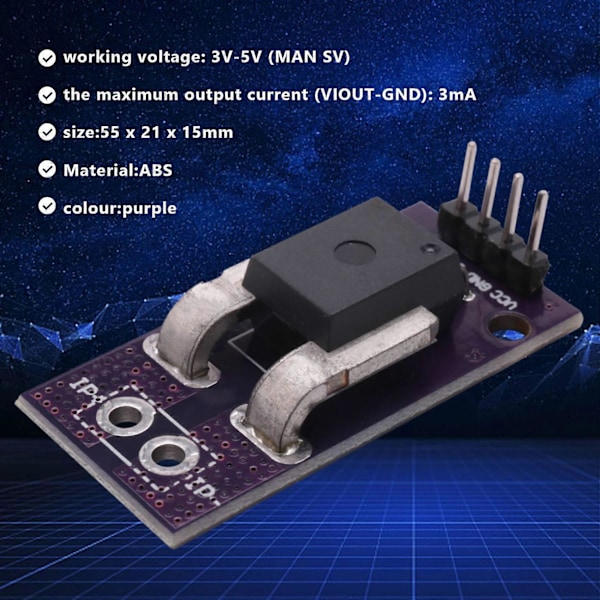

ACS758 består av en presis, lineær Hall-sensor krets med lav offset og en kobberstrømbane nær produktet. Strømmen som påføres gjennom kobberstrømbanen er i stand til å generere et magnetfelt som kan induseres av den integrerte Hall IC-en og konverteres til en proporsjonal spenning. Enhetens nøyaktighet er optimalisert ved å plassere det magnetiske signalet nær Hall-sensoren. Den nøyaktige utgangsspenningen med høy presisjon leveres av en stabil chopper-type, lav-bias BICMOS IC som er programmert for nøyaktighet. Den interne motstanden til leseledningsbanen er typisk 100 Q med lavt tap. Tykkelsen på kobbertråden går under høye overstrømsforhold. Terminalene på ledningsbanen og sensorpinnene (pinnene 1 til 3) er elektrisk sprengt. På denne måten kan ACS758 sensor 1C-serien brukes i applikasjoner som krever elektrisk isolasjon, men bruker opto-isolatorer eller komplekse isolasjonsteknikker. ACS758-enheten er fullstendig kalibrert før forsendelse fra fabrikken. ACS758-serien er et blyfritt produkt. Alle pinner er belagt med 100 % tåke og det er ikke bly i pakken. Arbeidsspenning: 3V-5V (MAN SV) statisk utgangsspenning: VCCi2 Arbeidsstrøm: 135m2A (MAX) lagringstemperaturområde: -65- 165 den maksimale utgangsstrømmen (VIOUT-GND): 3mA intern båndbredde: 120 KHz størrelse: 55 x 21 x 15mm Materiale: ABS farge: lilla Pakkeinnhold: 1 x ACS758 Strømmodul Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
