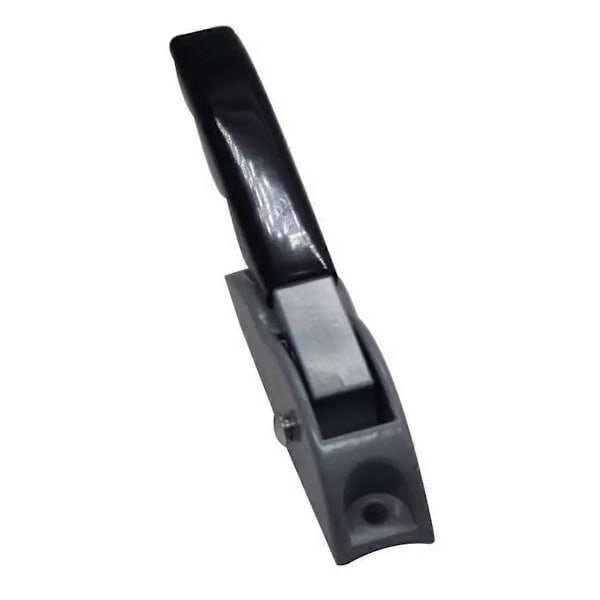

Brukes til å løfte og låse de justerbare markisearmene

For A & E-modeller 8500 og 9000

Delenummer 830644



Installasjonsinstruksjoner

Bor ut naglene til det eksisterende håndtaket ved hjelp av en 3/16 tommers bit eller fjern skruene.

Plasser det nye løftehåndtaket i den stansede sporet på hovedarmen og juster naglehullene.

Sett inn naglen gjennom hullet i hovedarmen.

Plasser sekskantsmutteren over nagleskaftet og stram mot nagleskulderen. Hvis mutteren ikke brukes, vil naglen ikke sitte riktig for sikring.

Sikre håndtaket ved å trekke naglen stramt med naglen.

Gjenta trinn 3-5 på den andre naglen.

Farge: Som vist

Materiale: ABS+Metall

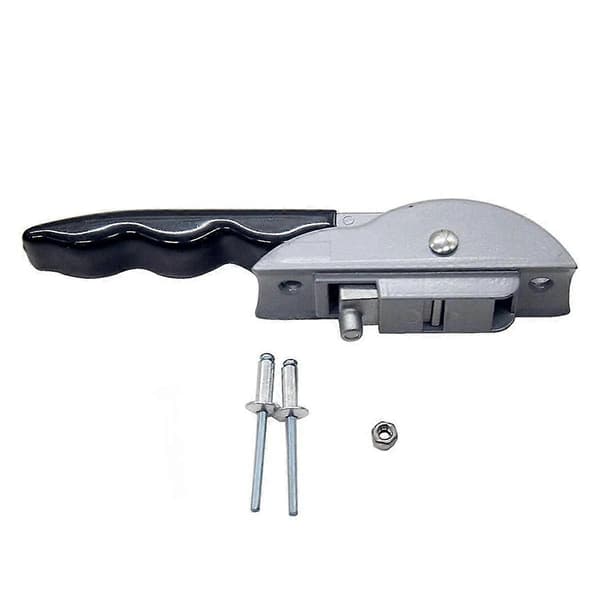

Pakkeinnhold:

1 x Løftehåndtak

2 x 3/16 tommers nagler

1 x Sekskantsmutter



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3 cm.
