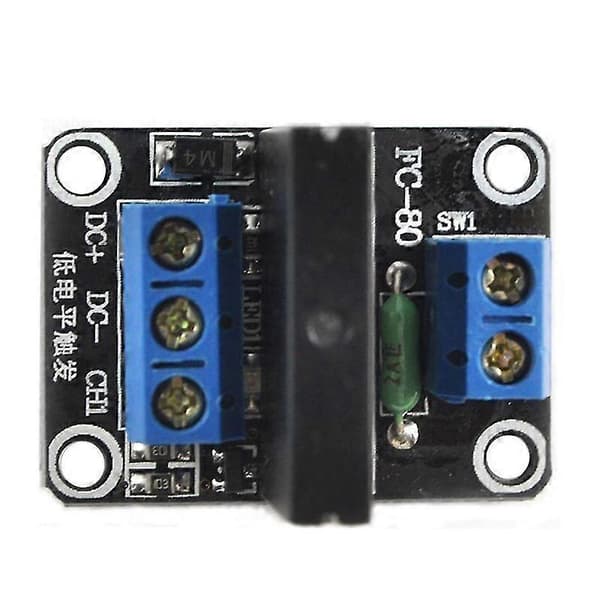

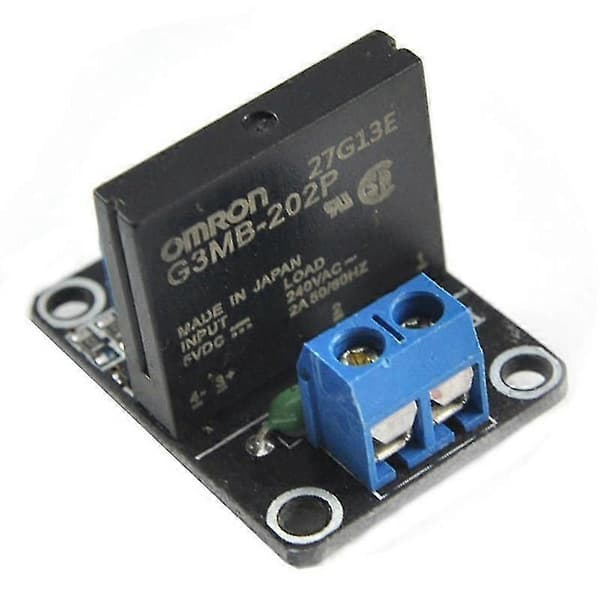

5V Lavnivå Solid State Relé Modul med Sikring Solid State Relé 250V 2A
Størrelse: 25 * 34 * 25 (L * B * H)
Nettovekt: 13g
Inngang: 5V DC (160MA)
Inngangskontrollsignalspenning: (0-1.5V tilstand lavnivårelé PÅ) (2.5-5V tilstand høynivårelé AV)
Blå KF301 terminaltilgangskontrolllinje mer praktisk.
Farge: svart
Materiale: Metall
Modul Grensesnitt:
Inngangsseksjon:
DC +: Koble til forsyning positiv (i henhold til reléspenningen)
DC-: Koble til forsyning negativ: relémodul signal trigger terminal (lavnivå trigger aktiv)
Høy og lav betydning:
Høynivå trigger refererer til signal trigger side (IN) og forsyningen, det er en positiv spenning mellom det positive, vanligvis med det positive og trigger koblet til en trigger modus, når trigger siden har en positiv spenning eller trigger spenning, reléet trekkes.
Lavnivå trigger refererer til signal trigger terminal og forsyningen negativ spenning mellom OV, eller trigger siden av spenningen enn forsyningsspenningen er lavere, lav for å trigge spenningen, slik at reléet trekker, vanligvis er den negative siden av forsyningen koblet til trigger terminalen og utløses av reléet.
Elektriske parametere:
Spenning Versjon Hvile Strøm Driftsstrøm Trigger Spenning Trigger Strøm
5V 0mA 12.5mA 0-1.5V 2mA
Produktmanual:
Modulforsyning: må være DC, spenningen og reléspenningen må samsvare
Pakken Inkluderer: 1 x Solid State Relé Modul
Merknad: Lys og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
