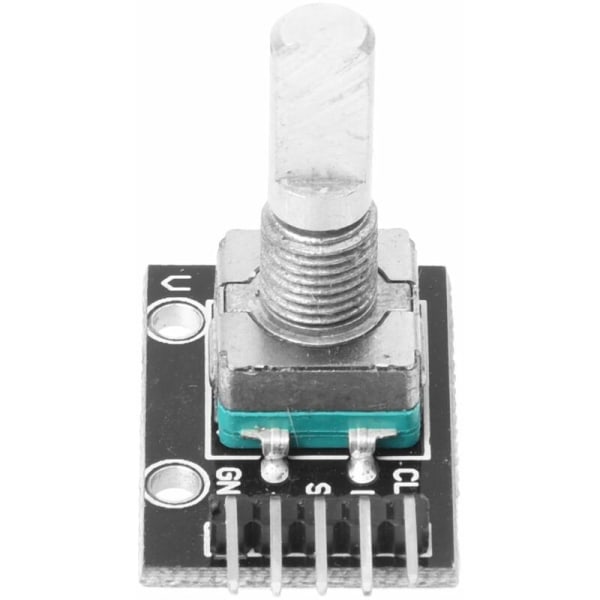

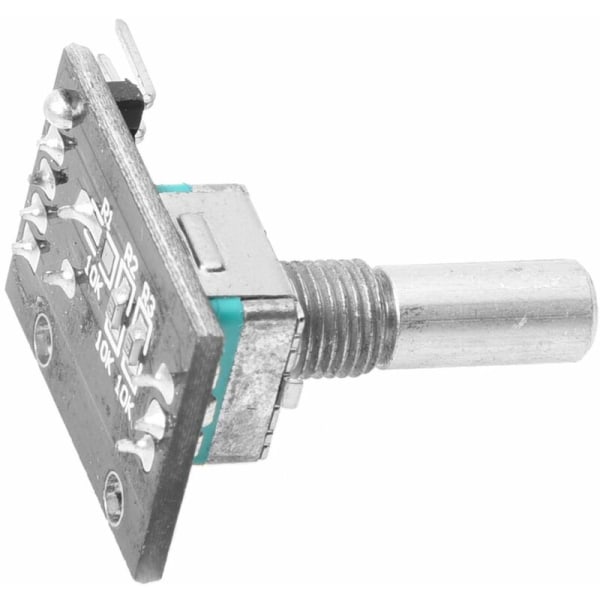

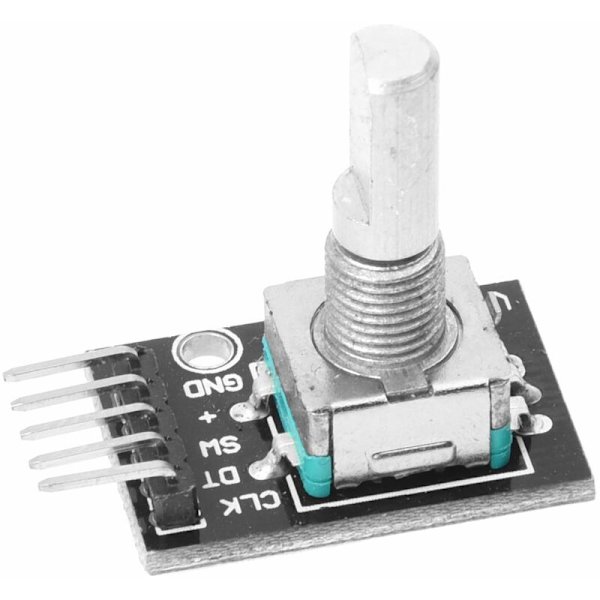

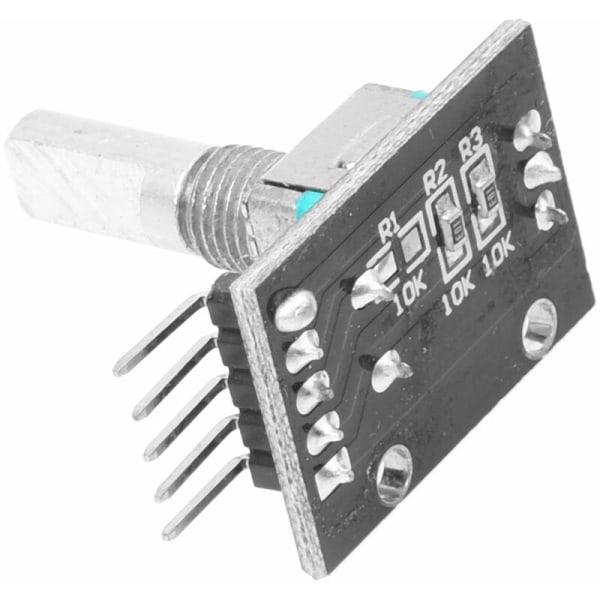

Materiale: elektroniske komponenter + PCB
Driftspenning: 5V; Impulskrets: 20
Svart farge; Størrelse: ca. 31*19*29mm
Ved å rotere den roterende koderen kan den telles i positiv og motsatt retning under rotasjon av utgangspulsfrekvensen, i motsetning til telling med roterende potentiometer, antall rotasjoner er ikke begrenset. Med de roterende kodertastene kan den siste returneres til sin opprinnelige tilstand, dvs. den starter å telle fra 0
Hvordan det fungerer: Den inkrementelle koderen er et offset av pulssignalet som konverteres til en serie digitale roterende sensorer. pulser brukes til å kontrollere vinkelforskyvningen.
I Eltra vinkelkonvertering posisjonstransduser ved hjelp av en fotoelektrisk skanning.
Vekslende lysoverføringsvindusavlesningssystem og vinduet er ikke innlemmet ved rotasjon av delerskive (rotasjonskode), selv om det er en vertikal infrarød lyskilde for bildekodeskiven på overflatemottakeren.
Mottakeren er dekket med et diffraksjonsgitter, som har samme bredde som vinduet på kodeskiven. Mottakerens oppgave er å føle rotasjonen av den resulterende skiveendringen og å modifisere lyset i de tilsvarende elektriske variasjonene. Deretter stiger lavnivåsignalene til et høyere nivå og genererer ikke firkantpulsinterferens, som må håndteres av elektroniske kretser.
Avspillingssystemer bruker generelt en differensialmodus, omtrent den samme, men faseforskjellen til de forskjellige bølgeformene på 180 per til signalet for å forbedre kvaliteten og stabiliteten til utgangssignalet.
Avlesningen er derfor forskjellen mellom signalene dannet på grunnlag av, og eliminerer dermed interferens.

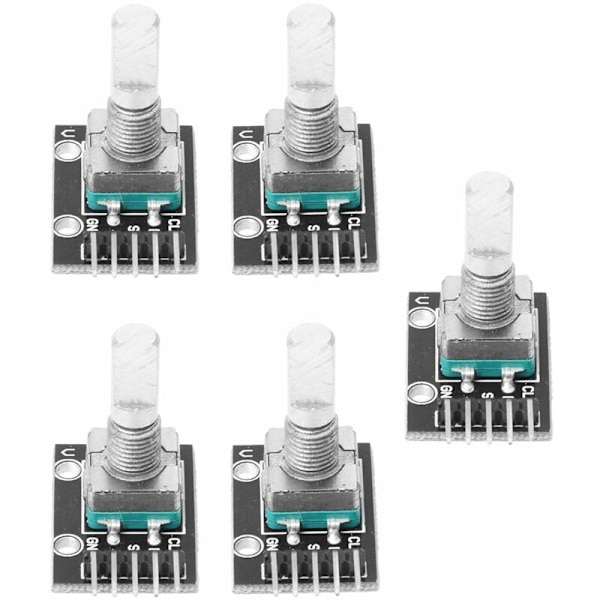

Emballasje: 5 x KY-040 Rotasjonskodermodul Brikkesensorutvikling for
Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
