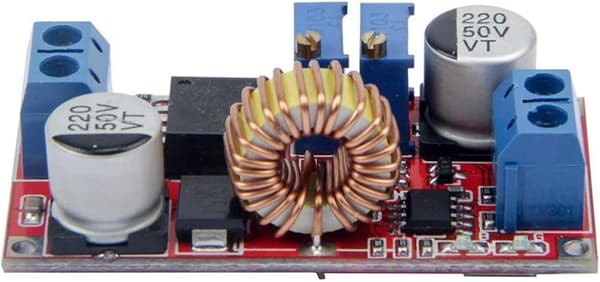

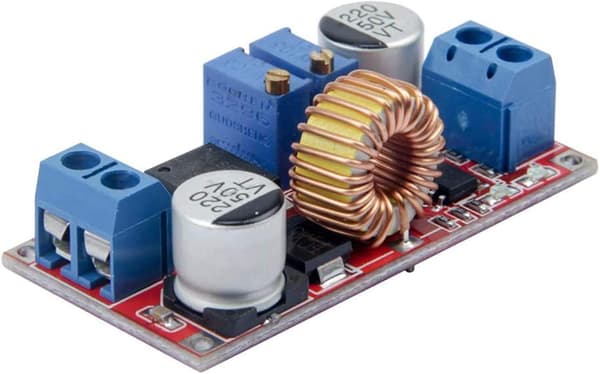

5A Konstantstrøms LED-drivermodul Batteriladespenning DC-DC 5-32V til 0,8-30V Strømforsyningsmodul for Arduino

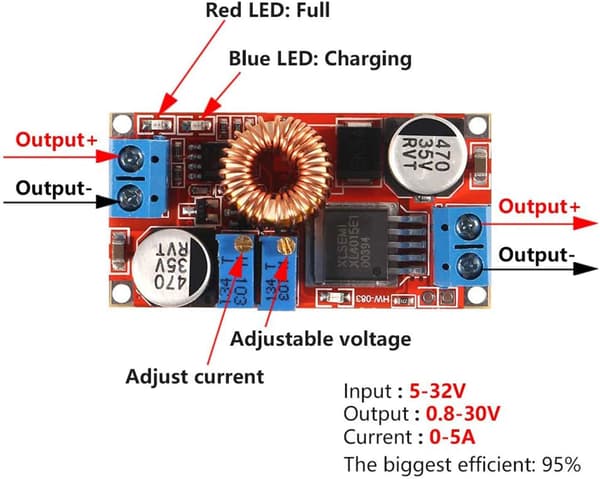

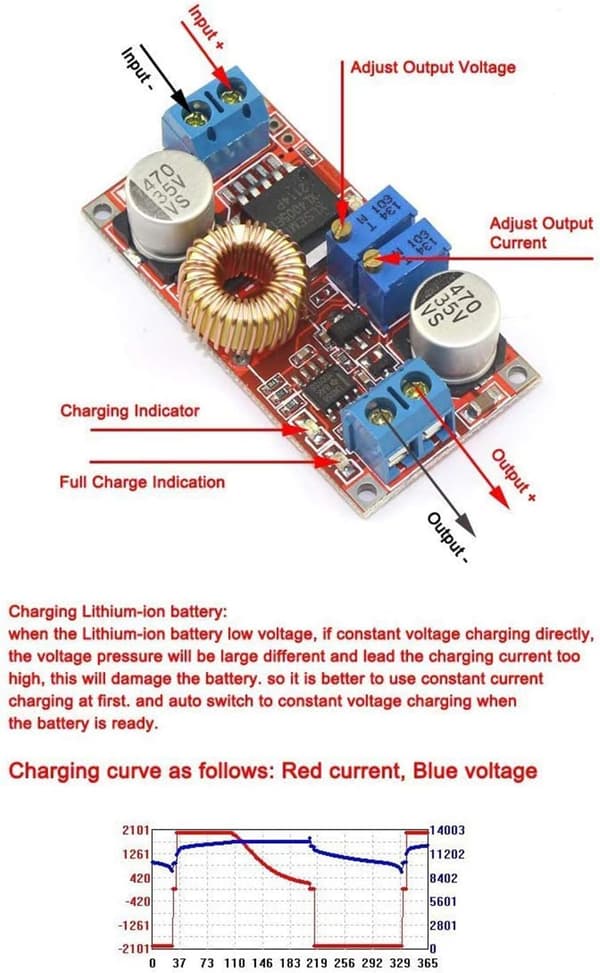

Modulen bruker importerte brikker av høy kvalitet med høy effektivitet (95 % i Z) og lav varmegenerering. Z kan nå 5A strøm, og samtidig installerer YUAN TI sin op-amp for å kontrollere utgangsstrømmen, noe som gjør den totale utgangen svært stabil. Denne modulen bruker Sanyo lav ESR filterkondensator utstyrt fra YUAN, som kan gjøre rippelspenningen så lav som 50mV! Denne modulen bruker maskinpatch og reflow-lodding. Samtidig gjennomgår hver modul en to-timers aldringstest før forsendelse for å sikre høy pålitelighet. Denne modulen er en justerbar buck-modul. Utgangsspenningen kan endres ved å justere den blå justerbare motstanden på modulen. Inngangs- og utgangsdifferensialspenningen er 1V og Z kan gi 0,8V utgang. Inngangene IN- (negativ inngang), IN+ (positiv inngang), OUT- (negativ utgang) og OUT + (utgang positiv) merket på modulen må kobles riktig. Ellers kan modulen bli skadet. Modulegenskaper: Ikke-isolert Buck-modul Retting: Ikke-synkron retting Inngangsspenning: 5V-32V Utgangsspenning: 0,8V-30V Utgangsstrøm: justerbar Z Bred 5A Konverteringseffektivitet: 95 % (Høy Z) Koblingsfrekvens: 300KHz Utgangsrippel: 20m båndbredde (50mV) Lastregulering: ±0,5 % Spenningsreguleringshastighet: ±2,5 % Driftstemperatur: -40°C til +85°C Størrelse: 51*26,3*14 (Lengde*Bredde*Høyde)(mm) Batterilading Slik bruker du: 1. Kontroller at du trenger ladespenning og batteriladestrøm, modulens inngangsspenning. 2. Juster konstant spenningsnivået for å justere utgangsspenningen til rundt 5V. 3. Mål utgangskortslutningsstrømmen med 10A multimeterstrømmåler, og juster konstantstrømpotensiometeret for å gjøre utgangsstrømmen til den forhåndsbestemte belastningsstrømverdien. 4. Som standard er strømmen til ladelampen i tur og orden 0,1 ganger ladestrømmen (konstantstrømverdi). 5. Juster konstant spenningsnivået slik at utgangsspenningen når flytespenningen. 6. Koble til batteriet og prøv å lade. (Trinn 1, 2, 3, 4 og 5 er for moduloppføring. Utgangen er tom og batteriet er ikke koblet til.) Pakkeinnhold: 1 x 5A Konstantstrøms strømforsyningskontrollmodul DC-DC 5-32V til 0,8-30V Batteriladespenning for Arduino-modul

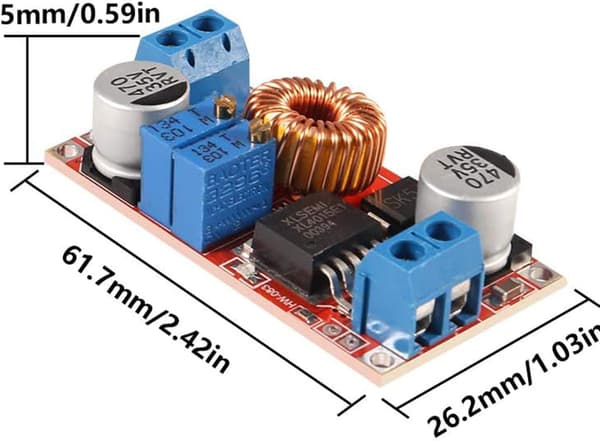

Merk: Dataene er alle manuelle målinger, vennligst tillat 1-3 cm feil, på grunn av lys- og skjermforskjellen, vil det være noen fargeforskjeller, avhengig av det fysiske objektet som er mottatt.
