Beskrivelse

Med MAX4466, en operasjonsforsterker spesielt designet for forsterkere, som har strømforsyningsstøyavvisning, og kortet leveres med en 20-20KHz elektretmikrofon loddet på. På baksiden har vi en liten trimmerpotensiometer for å justere forsterkningen.

Strømforsyningsspenning: +2,4V til +5,5V (kan være kompatibel med, for og andre utviklingskort hovedkort); Strømforsyningsavvisningsforhold: 112dB; Fellesmodusavvisningsforhold: 126dB; AVOL: 125dB (RL = 100k) rail-to-rail utgang; Hvileforsyningsstrøm: Mindre enn 24A; Forsterkningsbåndbredde: 600kHz. Utgangen er rail-to-rail, så hvis lyden blir høy, kan utgangen gå opp til 5Vpp!

Bruksområder: Dette breakout-kortet er best egnet for prosjekter som stemmeforvrengere, lydopptak og lydreaktive prosjekter ved hjelp av.

Merk: For optimal ytelse, bruk den mest stillegående strømforsyningen som er tilgjengelig (for en, dette ville være 3,3V-forsyningen); For lydreaktive prosjekter anbefaler vi å bruke et driverbibliotek som kan ta lydinngangen og oversette den til frekvenser.

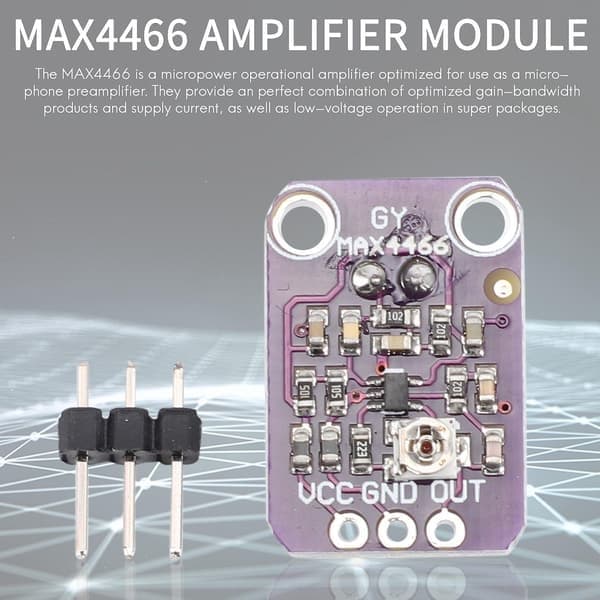

MAX4466 er en mikro-effekt operasjonsforsterker optimalisert for bruk som mikrofonforforsterker. De gir en perfekt kombinasjon av optimaliserte forsterkningsbåndbreddeprodukter og strømforbruk, samt lavspenningsdrift i en superpakke.



Farge: Lilla

Materiale: PCB + metall

Bruksintroduksjon:

Koble GND til jord, VCC til 2,4-5VDC.

Lydbølgeformen kommer ut av OUT-pinnen. Utgangen vil ha en DC-bias på VCC/2, så når det er helt stille,

vil spenningen være en jevn VCC/2 volt (den er DC-koblet).

1. Hvis lydutstyret du bruker krever AC-koblet lyd, plasser en 100uF kondensator mellom utgangspinnen og inngangen til enheten din.

2. Hvis du kobler til en lydforsterker som har differensialinnganger eller inneholder frakoblingskondensatorer, er 100uF kondensatoren ikke nødvendig.

3. Hvis du vil koble forsterkeren direkte til høyttalere. Hvis du kobler til en mikrokontrollerpinne, trenger du ikke en forsterker eller frakoblingskondensator – koble OUT-pinnen direkte til mikrokontrollerens ADC-pinne. Merk: Utgangspinnen er ikke designet for å drive høyttalere eller noe annet enn de minste øretelefonene – du trenger en lydforsterker (f.eks. 3,7W stereo forsterker). For lydreaktive prosjekter foreslår vi å bruke et driverbibliotek som kan ta lydinngangen og oversette den til frekvenser. Bruksområder: Den brukes ofte i mobiltelefoner, digitale repeatere, hodetelefoner, høreapparater, mikrofonforforsterkere, bærbare datamaskiner, talegjenkjenningssystemer. Pakkeinnhold: 5 x MAX4466 Modul (På grunn av dataskjermen kan produktfargen avvike fra bildet) 5 x Pinner

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet i bildet avviker litt fra det faktiske. Den tillatte målefeilen er +/- 1-3 cm.
