1. L9110S-chip motordrift
2. Modulens forsyningsspenning: 2,5-12V
3. Egnet motorområde: mellom motorens driftsspenning 2,5V-12V, maksimal driftsstrøm på 0,8A, den nåværende smarte bilspenningen og strømmarkedet er innenfor dette området
4. Driver to DC-motorer, eller en 4-leder 2-fase stepper motor.
5. PCB-kortstørrelse: 2,8 cm x 2,1 cm ultraliten størrelse, egnet for montering
Er utstyrt med faste monteringshull, diameter: 3 mm
Modulgrensesnitt
6P svarte bøyde pinneinstruksjoner:
VCC Koblet til ekstern 2,5V-12V spenning
GND Koblet til ekstern GND
IA1 Koblet til ekstern mikrokontroller IO-port
IB1 Koblet til ekstern mikrokontroller IO-port
IA2 Koblet til ekstern mikrokontroller IO-port
IB2 Koblet til ekstern mikrokontroller IO-port
4P grønne terminalinstruksjoner:
OA1 Koblet til 2 pinner på DC-motor, ingen retning
OA2 OB2 Koblet til 2 pinner på DC-motor, ingen retning
Modulbruksanvisning:
Slå på VCC, GND og modulens strømindikator lyser;
IA1 inngang høyt nivå, IA1 inngang lavt nivå, [OA1] motor foroverrotasjon;
IA1 inngang lavt nivå, IA1 inngang høyt nivå, [OA1] motor reverseres;
IA2 inngang høyt nivå, IA2 inngang lavt nivå, [OA2 OB2] motor foroverrotasjon;
IA2 inngang lavt nivå, IA2 inngang høyt nivå, [OA2 OB2] motor reverseres
Merk:
Installasjon av elektroniske moduler krever grunnleggende kunnskap og krever en viss elektronisk faglig bakgrunn og praktisk evne. Vennligst kjøp nøye
Farge: blå
Materiale: PCB
Pakkeinnhold:

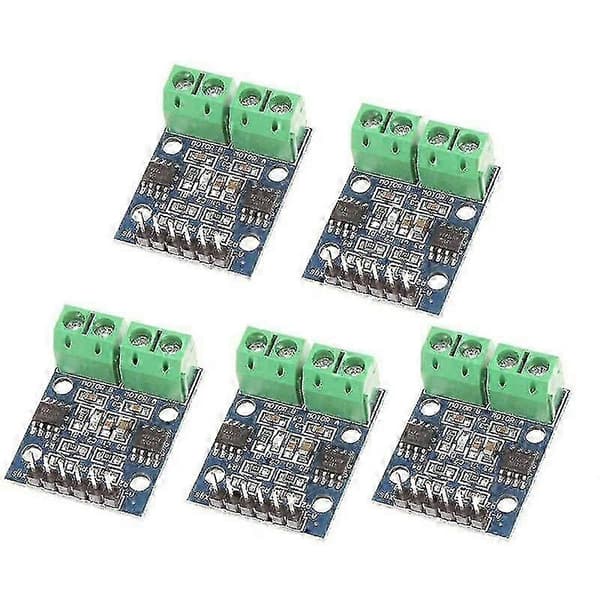

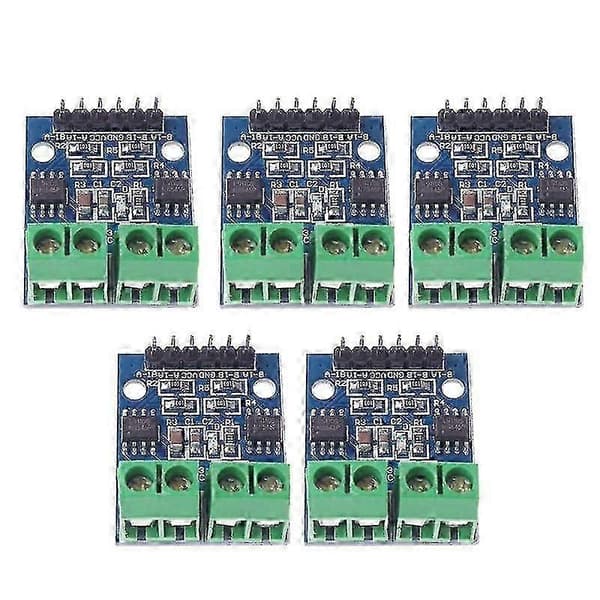

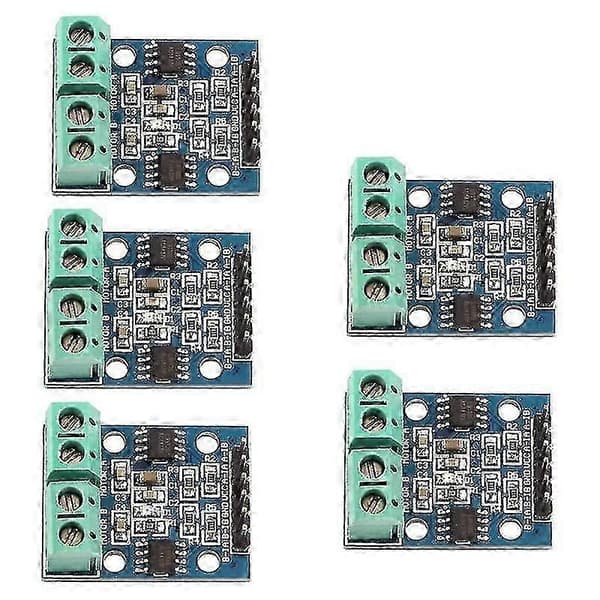

5 x H-bro Stepper Motor Dobbel DC Motor Driver Kontrollerkort L9110S
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
