INA226 er en strømshunt og effektmonitor med et I2C- eller SMBUS-kompatibelt grensesnitt. Enheten overvåker både et shuntspenningsfall og bussforsyningsspenning. Programmerbar kalibreringsverdi, konverteringstider og gjennomsnittsberegning, kombinert med en intern multiplikator, muliggjør direkte avlesning av strøm i ampere og effekt i watt.
INA226 registrerer strøm på fellesmodus bussspenninger som kan variere fra 0 V til 36 V, uavhengig av forsyningsspenningen. Enheten drives fra en enkelt 2,7 V til 5,5 V forsyning og trekker typisk 330A forsyningsstrøm. Enheten er spesifisert over driftstemperaturområdet mellom -40C og 125C og har opptil 16 programmerbare adresser på det I2C-kompatible grensesnittet.

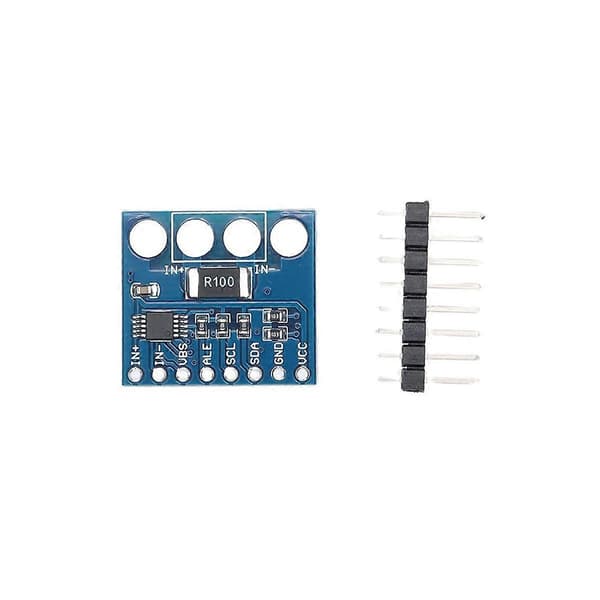

CJMCU - 226 - støtter alarmfunksjon for 36 v, toveis, høy presisjon, lav side og høy side effektmonitor, I2C utgangsstrøm
Den høyeste INA226 interferensspenningen på 10 mikrovolt (uV), den største forsterkningsfeilen er 0,1%, presisjonen er 10 ganger høyere enn de bransjeledende konkurrerende produktene. Denne enheten er en komplett 16-bits enkeltbrikkeløsning, for å nummerere I2C-grensesnittet for strøm, spenning og effekt for å gi omfattende programmerbar måling.
INA226 for servere, datamaskiner, telekommunikasjonsutstyr, strømstyringsutstyr og testutstyrsdesignpersonell med store fordeler, kan fullt ut oppfylle kravene til nøyaktig effektmåling.

Fabrikkens utskriftsbatchnummer er forskjellige
Farge: Blå
Materiale: PCB

Pakkeinnhold:
5 x Strøm Effektmonitor Sensormodul
5 x Pinner

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
