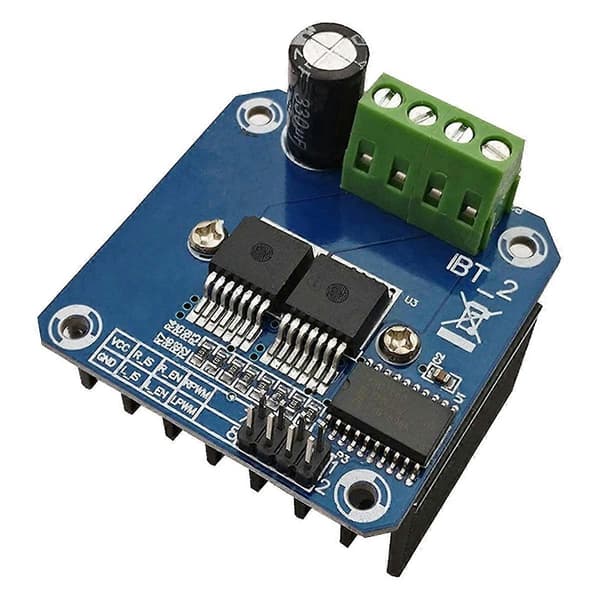

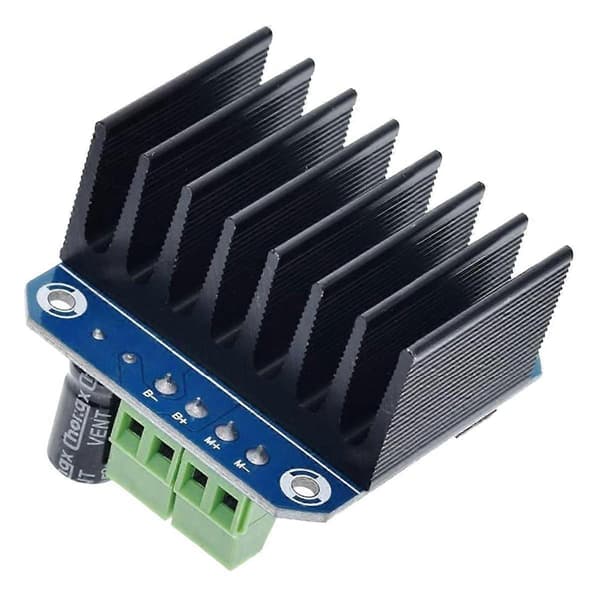

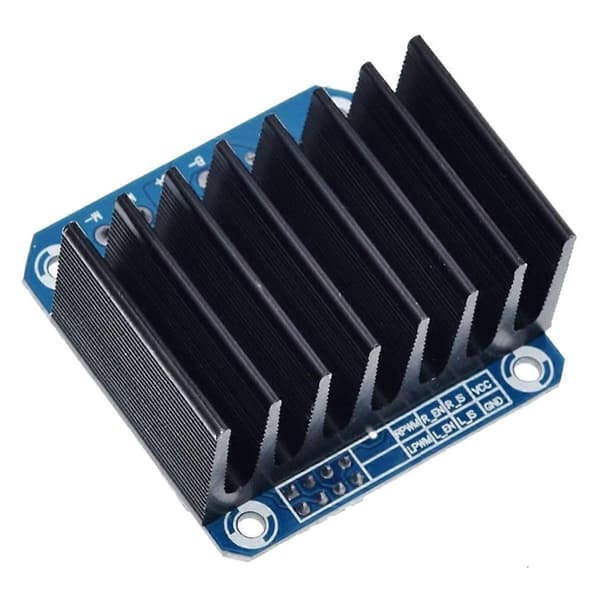

5V isolert med MCU, beskytter MCU effektivt; 5V strømindikator på kortet. Spenningsindikasjon for motordriverutgang; kan lodde kjøleribbe. Trenger kun fire linjer fra MCU til drivermodul (GND. 5V. PWM1. PWM2); isolasjonsbrikke 5V strømforsyning (kan deles med MCU 5V). for å reversere motoren fremover, to PWM-inngangsfrekvenser opp til 25kHz; to varmestrømmer som passerer gjennom en feilsignalutgang. Isolert brikke 5V strømforsyning (kan deles med MCU 5V), kan også bruke den innebygde 5V forsyningen; forsyningsspenning 5.5V til 27V. Inngangsspenning: 6V-27V Maksimal strøm: 43A Inngangsnivå: 3.3-5V Kontroll: PWM eller nivå Driftssyklus: 0- Inngangsport: 1.RPWM: Fremovernivå eller PWM-signalinngang, aktiv høy 2.LPWM: Reversnivå eller PWM-signalinngang, aktiv høy 3.R_EN: Fremoverdrift aktiver inngang, høyt nivå aktiver, lavt nivå deaktiver 4.L_EN: Reversdrift aktiver inngang, høyt nivå aktiver, lavt nivå deaktiver 5.R_IS: Fremoverdrift strømalarmutgang 6.L_IS: Reversdrift strømalarmutgang 7.VCC: +5 V strømutgang, 5V strømforsyningstilkobling med mikrokontrolleren 8.GND: signal felles lav ende Farge: Fotofarge Materiale: ABS Størrelse: 5 x 5 x 3cm Pakkeinnhold: 4 x Motordrivermodul Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
