5V isolert med MCU, og beskytter MCU effektivt; 5V strømindikator på kortet.

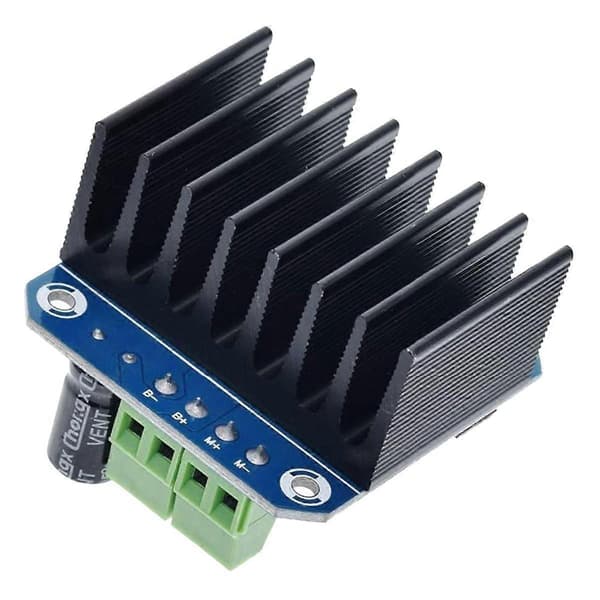

Spenningindikasjon av motor driver utgang; kan lodde kjøleribbe.

Trenger bare fire linjer fra MCU til drivermodulen (GND. 5V. PWM1. PWM2); isolasjonsbrikke 5 V strømforsyning (kan deles med MCU 5 V).

for å reversere motoren fremover, to PWM inngangsfrekvenser opp til 25kHz; to varmestrømmer som passerer gjennom en feilsignalutgang.

Isolert brikke 5V strømforsyning (kan deles med MCU 5V), kan også bruke den innebygde 5V forsyningen; forsyningsspenningen 5.5V til 27V.



Inngangsspenning: 6V-27V

Maksimal strøm: 43A

Inngangsnivå: 3.3-5V

Kontroll: PWM eller nivå

Driftssyklus: 0-100%

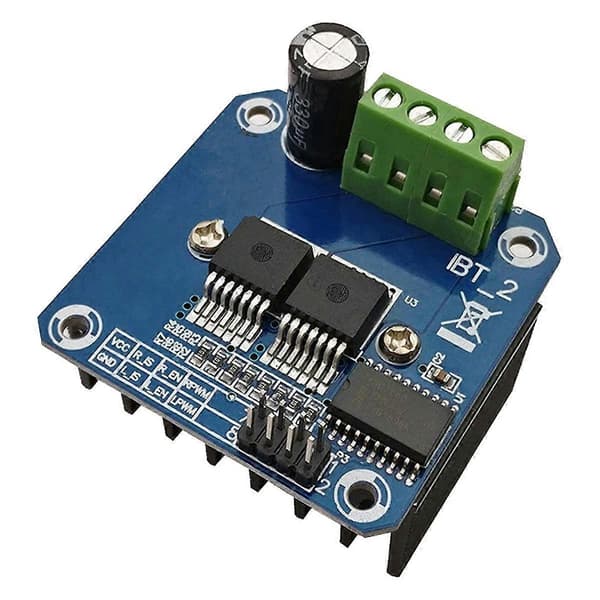

Inngangsport:

1.RPWM: fremover nivå eller PWM signalinngang, aktiv høy

2.LPWM: Revers nivå eller PWM signalinngang, aktiv høy

3.R_EN: fremover drive aktiveringsinngang, høyt nivå aktiverer, lavt nivå deaktiverer

4.L_EN: Revers drive aktiveringsinngang, høyt nivå aktiverer, lavt nivå deaktiverer

5.R_IS: fremover drive strøm alarm utgang

6.L_IS: Revers drive strøm alarm utgang

7.VCC: +5 V strømutgang, 5V strømforsyningsforbindelse med mikrokontrolleren

8.GND: signal felles lav ende

Farge: Fotofarge

Materiale: ABS

Størrelse: 5 x 5 x 3cm



Pakkeinnhold:

4 x Motor Driver Modul



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
