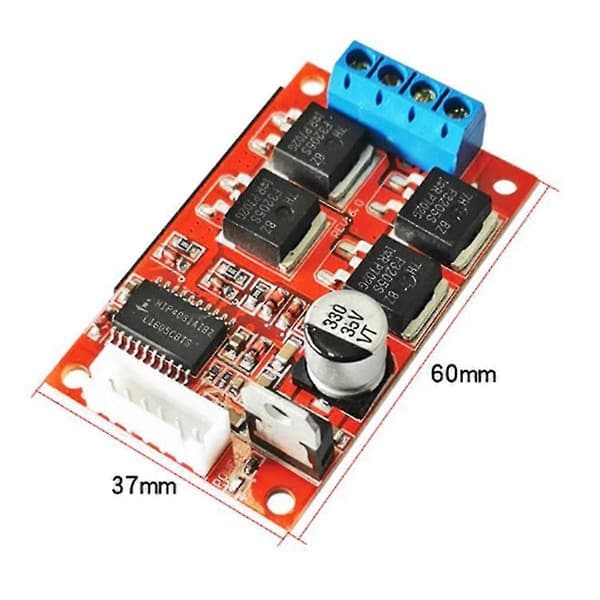

Ekstremt liten størrelse, kun 6.6cmx3.8cm etter å ha festet 1cm tykk varmeavledning, den totale høyden er 2.8cm. Støtter spenningsområde på 10-36V, underspenningsbeskyttelse opp til 50V. Maksimal kontinuerlig laststrøm 20A (festet enkel radiator), korttidsstrøm 110A. Tre-leder kontroll hastighetsregulering, positiv og negativ rotasjon og . Støtter full PWM, kan direkte bruke knapper for å kontrollere positiv og negativ rotasjon, PWM effektivt område 0%-100.0%. Den kan styres direkte med PLC og 3.3V 5V single chip microcomputer IO port. Innebygd grensesnittnivå bufferfunksjon, trenger ikke å bekymre deg for skade på MCU IO. Anvendelsesområde: bil, robot, diverse kontroll. To-kanals PWM-inngang, driftssyklus kan være 0-100%, som er utenfor rekkevidde for den generelle stasjonen. Bruk full-bro driver chip + lav-pass intern motstand 110A NMOS driverrør, lett å realisere motor, positiv og negativ rotasjon. Arbeidsfrekvensen til brikken er så høy som 600KHZ, noe som godt kan løse problemet med høy støy og varme forårsaket av MC33886 og VNH3SP30. Samtidig har kjøreevnen blitt betydelig forbedret, og responshastigheten er rask. Driverytelsen er ikke L298, IR2104, MC33887 og andre motordriverbrikker kan sammenligne øyeblikkelig evne og lar deg enkelt oppnå full hastighetskontroll. Den kan tilpasse seg en arbeidsspenning på 10.5-36V, som er egnet for roboter eller bilmodeller med litiumbatteristrøm direkte! Innebygd logisk bufferisolasjonskrets. Støtter PLC og typer 3V eller 5V mikrokontroller IO port direkte kontroll, men også gjennom analog spenningsinngang kontroll motorbrems og positiv og negativ rotasjon. Modulegenskaper: H bro børstet DC motor drivermodul er egnet for 3-36V høyeffekt DC motor. Anvendelsesområde: Høyeffekt DC motordrift. Bred inngangsspenning (11-36V) er nødvendig for anledningen. Drivspenning: DC 11-36V inngang. (Ikke legg inn AC-strøm). Utgangsstrøm: Nominell 24V kontinuerlig utgang 15A 360W uten radiator Maksimal 36V 15A 450W. Utgangseffekt: naturlig kjøling nominell 450W strømforsyning måles ved 36V 15A Produktet vil bli oppgradert kontinuerlig, utseendet og fargen kan endres, vennligst ikke bry deg. Og ta en vurdering før du legger inn bestillingen hvis du har forespørsel om farge eller utseende. Driftstemperatur: Industriell kvalitet (-40 til +85) full lasttemperatur: 45EN: Aktiver endPWML1: fremover svingkontrollPWML2: Revers kontrollGND: Strøm jordkabelUtgangsend: VIN+: positiv strøminngang på driverplaten 10V-36VGND: negativ strøminngangspol på driverkortetM+: Kobles til motorkabelenM-: Kobles til motorkabelenInstruksjoner for de to kontrollmodusene er som følger: Nivåkontrollmodus: EN=0 PWML1=0 PWML2=1 Motor fremoverEN=0 PWML1=1 PWML2=0 Motor reverseringEN=0 PWML1=1 PWML2=1 MotorbremsEN=1 PWML1=1 PWML2=1 Motor friPWM kontrollmodus: EN=0 PWML1= justerbar driftssyklus PWM signal PWML2=1 motor fremover (endre driftssyklus kan hastighetskontroll)EN=0 PWML1=1 PWML2= driftssyklus justerbar PWM signal motor reversering (endre driftssyklus kan hastighetskontroll)EN=0 PWML1=1 PWML2=1 MotorbremsEN=1 PWML1=1 PWML2=1 Motor friFarge: Som vistMateriale: MetallPakkeinnhold: 1 * Motor driverkort modul kontrollerBare ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
