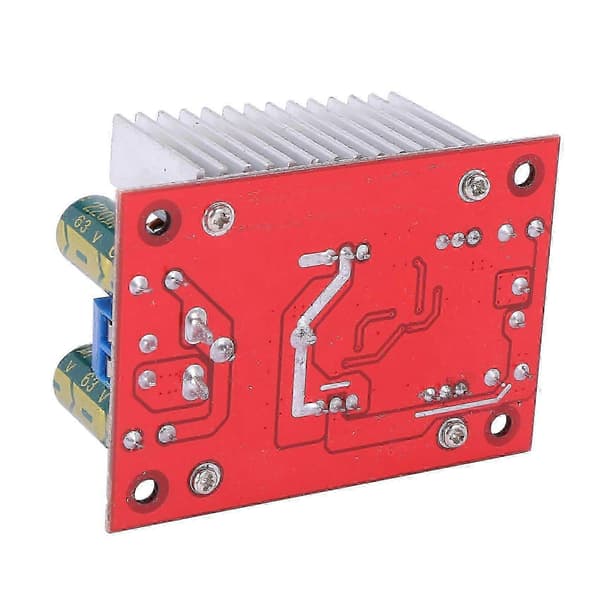

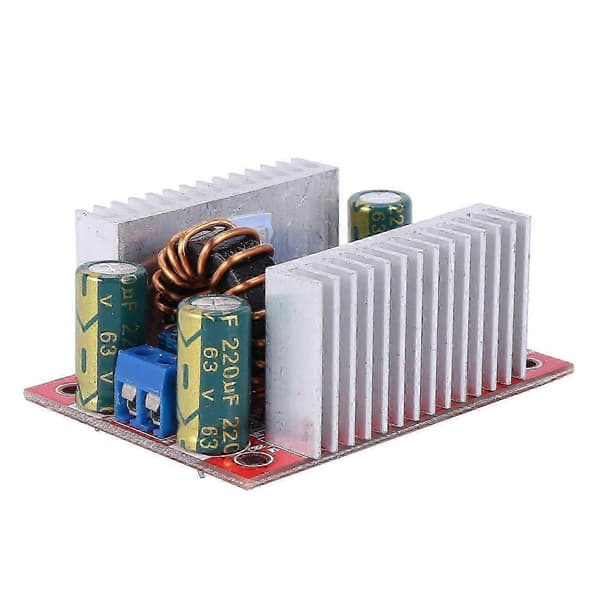

Dette er en flott 400W DC til DC step-up strømforsyningsmodul for elektrisk utstyr, digitale produkter, bærbare datamaskiner, etc. Inngang og utgang er designet med skruterminaler for praktisk tilkobling og frakobling av ledninger.
Høy effektivitet, maksimal konverteringseffektivitet kan være 96%, og effektiviteten er relatert til inngangs-/utgangsspenning, strøm og spenningsforskjell.

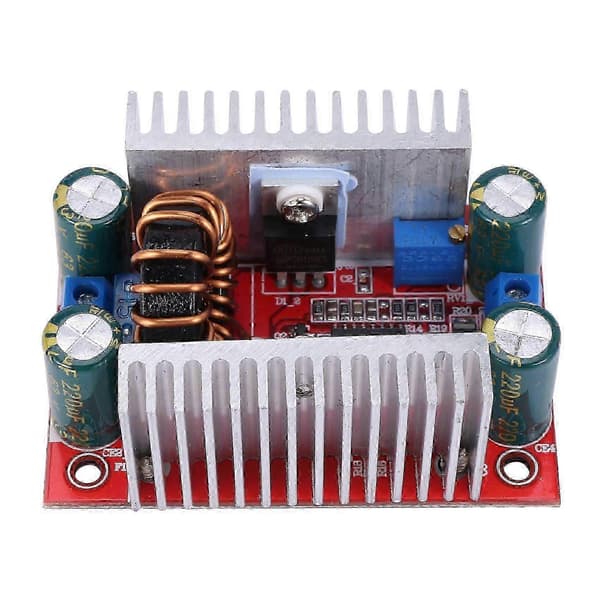

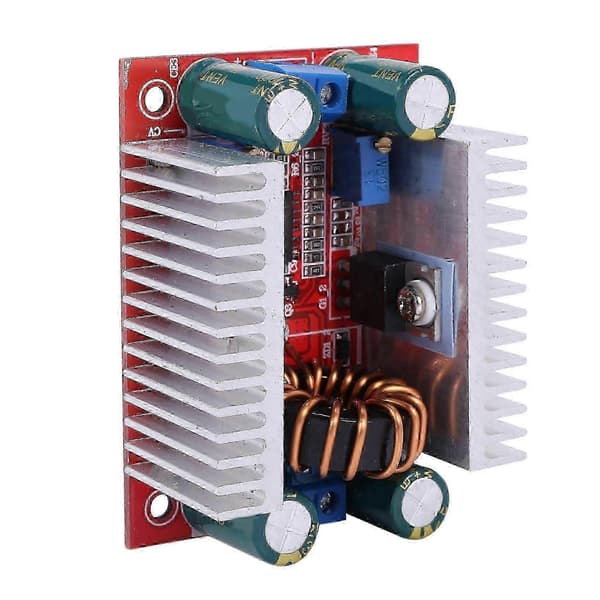

Det er 2 kjøleribber som vil gi bedre varmespredning. Den kan også brukes som driver for høyeffekts LED-lys eller spenningsregulator for solcellepaneler.
Justering av utgangsspenning/-strøm: 1, Juster CV-ADJ potensiometeret med klokken for å redusere spenningen, mot klokken for å øke spenningen.
2, Juster CC-ADJ potensiometeret mot klokken ca. 30 runder for å minimere utgangsstrømmen før du kobler til last (med klokken for å øke strømmen, mot klokken for å redusere strømmen). Juster deretter CC-ADJ med klokken til ønsket strømverdi. Hvis du bruker modulen til batterilading, koble til utgangen etter at batteriet er fullstendig utladet. For jo mer energi som er igjen i batteriet, jo mindre ladestrøm vil det være.
farge: Fotofarge
Materiale: Metall + Plast
Type: Ikke-isolert boost-modul
Inngangsspenning: DC8.5V til 50V
Utgangsspenning: DC10V til 60V (kontinuerlig justerbar, standard 19V)
Maks. Inngangsstrøm: 15A (vennligst forbedre varmespredningen hvis mer enn 8A)
Maks. Utgangsstrøm: 12A (relatert til inngangs- og utgangsspenningsforskjellen, jo større spenningsforskjell, jo mindre utgangsstrøm. Vennligst forbedre varmespredningen når strømmen er over 7A)
Hvilestrøm: 10mA (vil øke når den konverterer 12V til 20V)
Konstantstrømområde: 0.2A til 12A
Utgangseffekt = Inngangsspenning*Strøm
Driftstemperatur: -40 grader til 85 grader (hvis temperaturen er for høy, vennligst forbedre varmespredningen)
Frekvens: 150KHz
Maks. Konverteringseffektivitet: 96% (Effektiviteten er relatert til inngangs-/utgangsspenning, strøm og spenningsforskjell)
Overstrømsbeskyttelse: Ja (hvis inngangsstrømmen er mer enn 15A, vil den automatisk redusere utgangsspenningen)
Omvendt inngangsbeskyttelse: Nei
Størrelse: 67 x 48 x 28mm / 2.63 x 1.89 x 1.1 tommer
Pakken inkluderer:
1 x Modul
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige tingen. Tillatt målefeil er +/- 1-3cm.
