Reed er en tørr reed-kort, er en type passiv elektronisk bryterkontaktelement som har en enkel struktur, liten størrelse og er lett å kontrollere, etc. Skallet er vanligvis et forseglet glassrør som er installert. Det er to fleksible jernreedpaneler, også kalt metallrodium, som er fylt med inert gass. Normalt er to glassrør laget av spesielle materialer adskilt. Når en magnetisk substans er i nærheten av glassrøret, under påvirkning av magnetiske feltlinjer, blir de to reedrørene magnetisert og tiltrekker hverandre, og reedet vil trekke sammen for å lage en krets av den tilkoblede nodekommunikasjonen. Etter at den eksterne magnetiske kraften forsvinner, vil to reeder skilles på grunn av deres elastisitet, og linjen kobles også fra. Derfor, som et signal for å kontrollere bruken av magnetiske feltlinjer som bytter enheter, kan reedet brukes som en sensor for telling, avstand og så videre (i sikkerhetssystemet brukes det hovedsakelig til dørføler, magnetisk vindusproduksjon), men det er også mye brukt i en rekke kommunikasjonsenheter. I praksis, vanligvis med en permanent magnet som styrer de to metallplatene slått på eller ikke, er det også kjent som \"magnetron\".\r
\r
\r

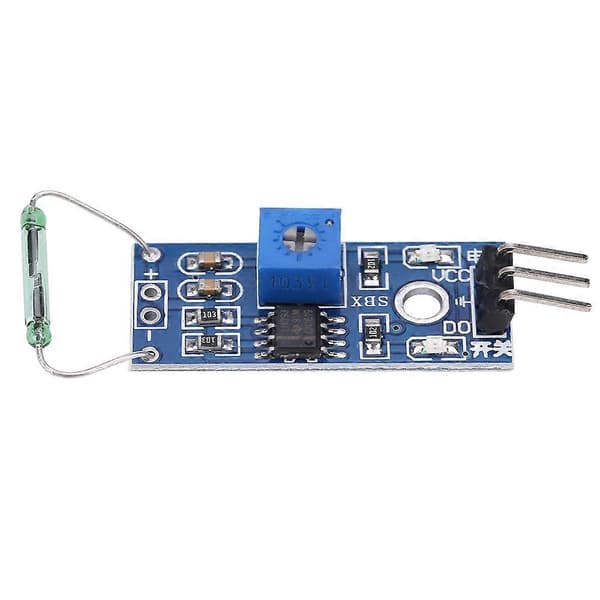

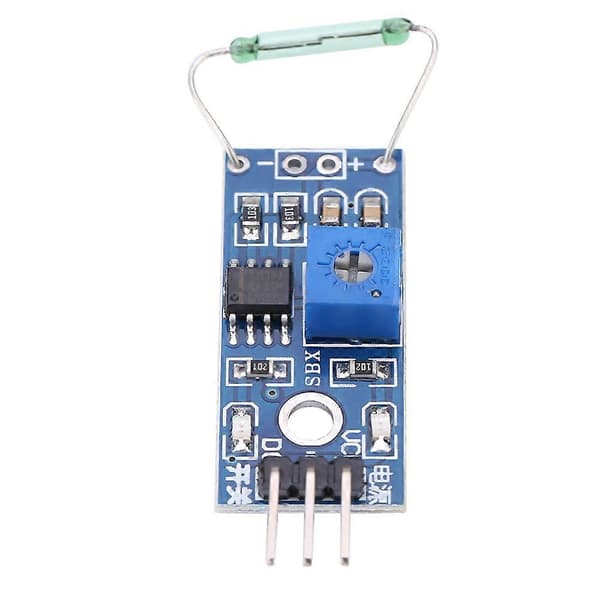

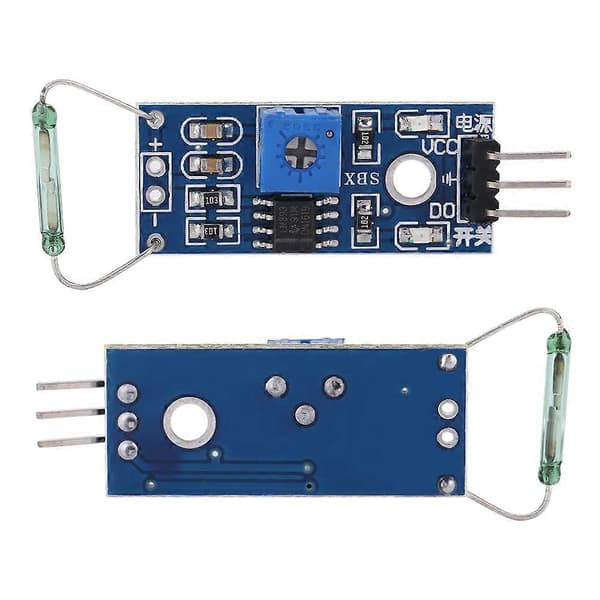

Funksjoner:\r
Importert normalt åpen reed\r
Komparatorutgangssignalene er rene, god bølgeform, drivenhet, enn 15mA.\r
Utgangsform: digital bryterutgang (0 og 1)\r
Et fast boltehull for enkel installasjon\r
Liten PCB-kortstørrelse på 3,2 cm x 1,4 cm\r
Bruker en bred spenningskomparator LM393\r
Bruksområde: SPC-sentral, kopimaskin, vaskemaskiner, kjøleskap, kamera, desinfeksjonsskap, dør magnetisk, magnetisk vindu, elektromagnetiske reléer, elektronisk veieapparat, nivåmåler, gassmåler, vannmåler.\r
\r
Spesifikasjon:\r
Arbeidsspenning på 3,3V-5V\r
Type: Normalt åpen\r
Komparator: LM393\r
Utgangstype: Digital utgang (0 og 1)\r
PCB-kortstørrelse: 3,2*1,4cm/1,3*0,6in\r
Vekt: Ca. 13g/0,5oz\r
\r
\r
Modul BRUK:\r
1. Det tørre reedrøret trenger magnet, når det registrerer en viss magnetisk kraft, vil det vise PÅ-tilstand, modulutgangen lavt nivå; ingen magnetisk, viser AV-tilstand, utgang høyt nivå, tørr reedrør og magnetisk induksjonsavstand innenfor 1,5 cm, utover denne avstanden, ufølsom eller vil ikke utløse fenomen;\r
2. Modulen DO-utgangsenden kan kobles direkte til mikrokontroller I/O-port, utløst av enkeltbrikkemikrodatamaskin kan oppdage tørr reedrørstatus; den kan oppdage utløsertilstanden til den tørre reeden av SCM\r
3. Moduler DO-utgangsenden kobler IN-enden av reléet, kan komponere høyeffekt tørre reedrørbrytere, kontrollere høyspenning direkte.\r
\r
\r
Pakkeliste:\r
4 x Reed-modul
