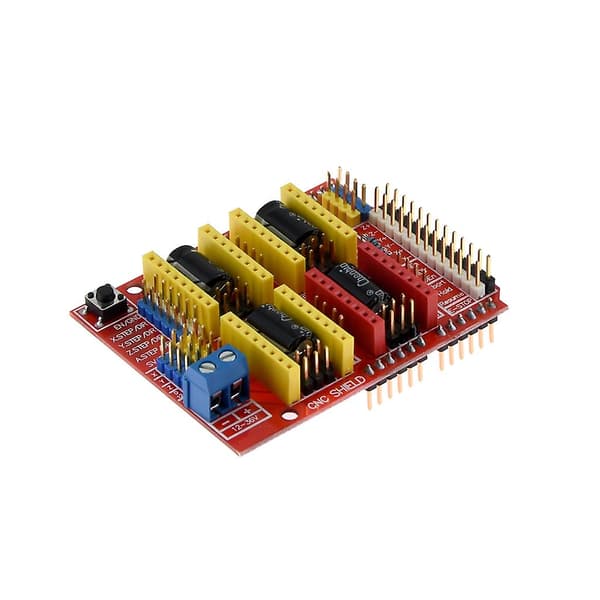

CNC Shield-kort:
1, Nyeste CNC Shield Versjon 3.0 for Ardu ino.
2, GRBL 0.9-kompatibel. (Åpen kildekode-firmware som kjører på en U NO for Ardu ino som konverterer G-kodekommandoer til stepper-signaler)
3, PWM Spindel- og retningspinner
4, 4-akse-støtte (X, Y, Z, A-Kan duplisere X, Y, Z eller gjøre en full 4. akse med tilpasset firmware ved hjelp av pinner D12 og D13)
5, 2 x Endestopp for hver akse (totalt 6)
6, Kjølevæske aktivert
7, Bruker flyttbare A4988 eller DRV8825-kompatible stepperdrivere
8, Jumpere for å stille inn mikro-stepping for stepperdriverne. (Noen drivere som DRV8825 kan gjøre opptil 1/32 mikro-stepping)
9, Kompakt design.
10, Steppermotorer kan kobles til med 4-pinners molex-kontakter eller loddes på plass.
11, Kjører på 12-36V for DC. (For øyeblikket kan bare DRV8825-driverne håndtere opptil 36V, så vennligst vurder driftsspenningen når du strømforsyner kortet.)
12, Vær oppmerksom på at dette er et umontert sett og grunnleggende loddeferdigheter er nødvendig.

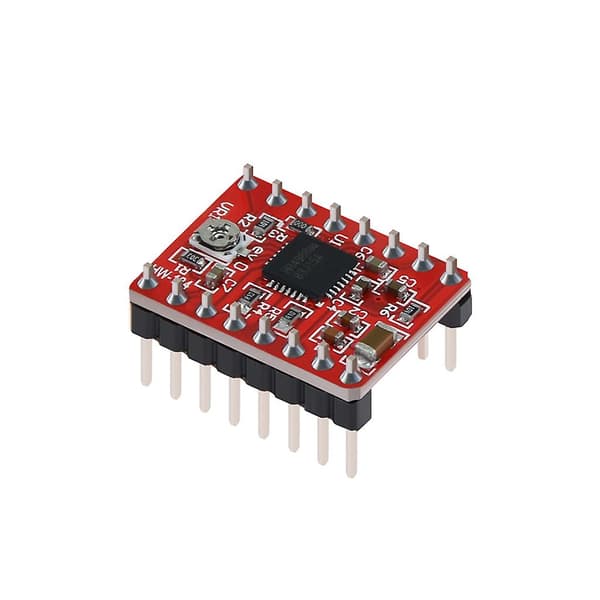

A4988 Steppermotor Driver:
1, A4988 Steppermotor Driver Board er et breakout-kort for Allegros A4988 DMOS Micro stepping Driver med oversetter og overstrømsbeskyttelse; vennligst les A4988-databladet nøye før du bruker dette produktet.
Lav RDS (På) Utgang
2, Automatisk deteksjon / valg av strømforfallsmodus
3, Bland med langsomme strømforfallsmoduser
4, Synkron likeretting for lavt strømforbruk
5, Intern UVLO
6, Kryssstrømsbeskyttelse
7, 3.3 og 5 V kompatibel logikkforsyning
8, Termisk nedstengningskrets
9, Jordfeilbeskyttelse
10, Lastkortslutningsbeskyttelse
11, Fem valgbare trinnmoduser: full, 1/2, 1/4, 1/8 og 1/16
U NO R3-kort for Ardu ino:
MCU: ATmega328
USB-grensesnitt: ATmega16U2
Driftsspenning: 5V
Digitale I/O-pinner: 14 (inkludert 6 med PWM-funksjonalitet)
Analoge inngangspinner: 6
I-I/O-pinne utgangsstrøm: 40mA maks
3.3V utgangsstrøm: 150mA maks
Flashminne: 32kB (0.5kB brukt av bootloader - inkludert)
Statisk RAM (SRAM): 2kB
EEPROM: 1kB
Klokkehastighet: 16MHz

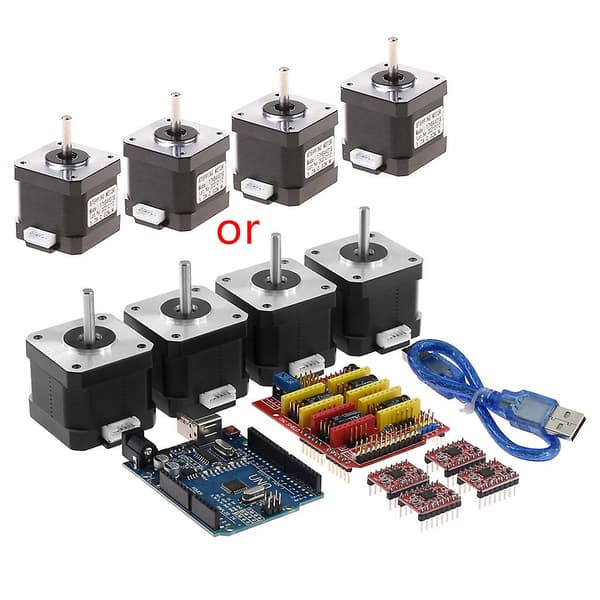

Pakkeliste
4 X 17HS4401S
4 X 4-pinners kabler
1 X CNC-skjold v3
1 X utvidelseskort R3 med USB-kabel
4 X A4988-driver
