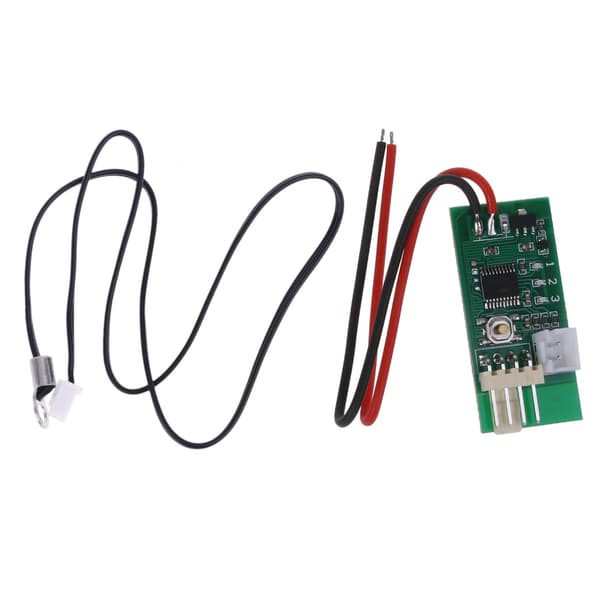

12V PWM 4-leder temperaturkontroll hastighetskontroller for PC-vifte, kabinett, datamaskin, viftestøyreduksjon

Merk: Denne kontrolleren kan bare styre standard 4-leder PWM-vifter på 12V, og kontrollere den interne kretshastigheten til 4-lederviften ved å sende ut PWM-signaler, uten å slå av viftestrømmen, uten å endre viftespenningen, og kan ikke kontrollere 2-leder, 3-leder og ikke-standard PWM-vifter.

1. Inngangsledning: De røde og svarte strømledningene er kun loddet med 12V positive og negative strømledninger for bred bruk.
2. Temperaturprobe: Den lille svarthodede ledningen er kort og liten, og varmekapasiteten er lav. Den er egnet for testing av trange rom og lufttemperatur, og responsen er relativt rask. Ringproben er innkapslet i et ringmetallhode, ringdiameteren er 4,2 mm, egnet for skruemontering på overflaten av radiatoren eller andre varmeobjekter.

Spesifikasjon
Arbeidsspenning: DC12V kan fungere i området 8-18V, vær oppmerksom på viftens tålespenning
Strømforbruk: ikke mer enn 20mA
Viftegrensesnitt: 2510-4P mangler 1 albue (spesielt grensesnitt for datamaskin 4P-vifte)
Viftestrøm: grensesnittet tåler 3A, hvis du trenger å kontrollere en vifte med større strøm, vennligst ta viftens strømledning separat
PWM-utgangsområde: 10% -100%
Arbeidstemperatur: -10℃ til 60℃
Temperaturprobeparametere: NTC 50K B=3950
Probetemperaturmotstand: 120℃ for lite svart hode, 110℃ for ringprobe
Kortstørrelse: 34mm*19mm*11mm (ekskludert det utvidede grensesnittet), viftegrensesnittet strekker seg 8mm
Fabrikkstandardverdier for innstillingsparametrene: lav hastighet 20%, akselerasjonstemperatur 30°C, akselerasjonsbredde 5°C. Under denne temperaturinnstillingen vil det å holde termoproben med håndflaten akselerere en stund, og proben vil nå full hastighet innen 2 minutter hvis den klemmes inn i armhulen.

Denne kontrolleren er designet som en kombinasjon av manuell kontroll og automatisk temperaturkontroll:
1. Den er rent manuell når temperaturproben ikke er installert: enkeltklikk/dobbeltklikk (dobbeltklikkhastigheten bør ikke være for rask) for å øke/redusere girposisjonen. Hver gang du endrer girposisjonen og fortsetter å kjøre i 20 sekunder, vil girposisjonen automatisk lagres. Innen 20 sekunder vil indikatorlampen nr. 2 blinke raskt. Når blinkingen stopper, er girposisjonen lagret. Når den er i en posisjon der den ikke kan fortsette å øke/redusere, vil 3/1-indikatorlampen lyse.
2. Etter å ha installert temperaturproben, bruk den manuelle hastighetsjusteringshastigheten som den innledende lave hastigheten (grunnlinjehastigheten). Når temperaturen overstiger akselerasjonstemperaturen, akselererer viftehastigheten jevnt med økningen i temperatur. Når temperaturen når eller overstiger summen av akselerasjonstemperaturen og akselerasjonsbredden (det vil si temperaturen ved full hastighet), er viften på full hastighet.
