Forbedret design med strømkanaler
Med denne adapteren trenger ingen kabler å klippes! Bare koble denne mellom kortet og kabelen din, koble til de 3 bltouch-kablene og oppgrader fastvaren din.

Kompatibel med:
3
3 Pro
5
-10 Mini
-10
Inkompatibel med:
ANet A8
2
4
-8
du kobler BLTouchs 3 pinner i henhold til merkingen på kortet.
Du må ha en Bootloader flashet til ditt 3-kort for å kunne bruke dette. Støtte for dette er ikke gitt.
Merk:

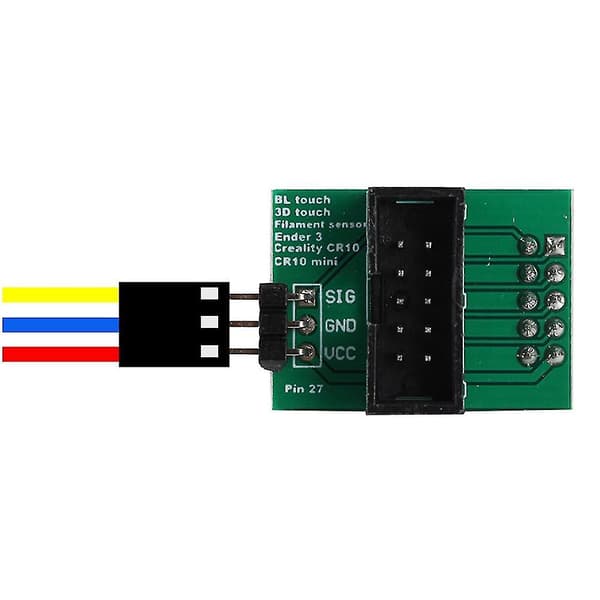

Pin 27-kortet gjør installasjonen av en bltouch eller filamentsensor rask og enkel. Normalt måtte du klippe båndkabelen og lodde inn i pin 27, men med kortet er det plug and play (etter fastvareoppdatering).
Sørg for å sjekke kabelkonfigurasjonen på din bltouch eller filamentsensor. De nye bltouch-sensorene skal kobles direkte til kortet uten å fjerne pinnene fra kontakten.
Venstre til høyre: Brun-Jord, Rød-5v, Gul/Oransje-Signal
Koble fra LCD-båndkabelen ext1 på kontrollkortet
Koble Ext1 til pin 27-kortet
Koble bltouch til de 3 pinnene på pin 27-kortet. Venstre til høyre: Brun-Jord, Rød-5v, Gul-Signal

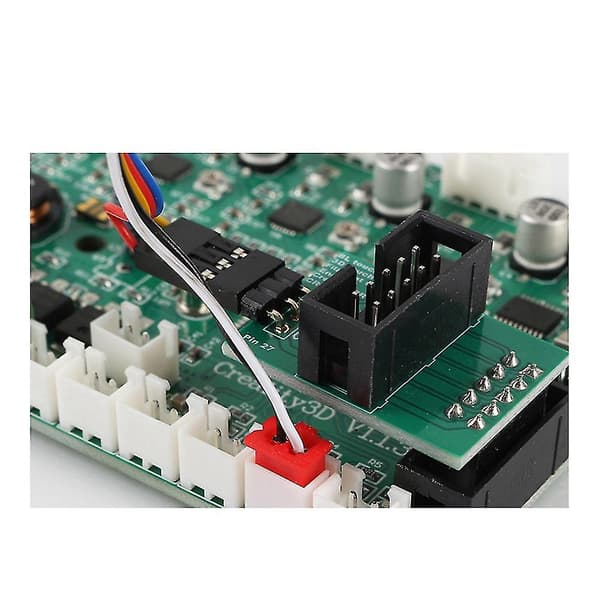

Koble pin27 til hovedkortet. Sørg for å justere pinnekontaktene fra pin 27 til hovedkortet.
Farge: Som vist
Materiale: PC+Metall

Pakkeinnhold:
2 x pin 27-kortadapterkort

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige varen. Den tillatte målefeilen er +/- 1-3 cm.
