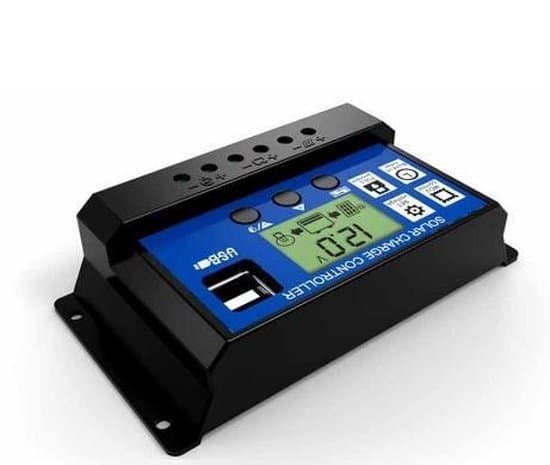

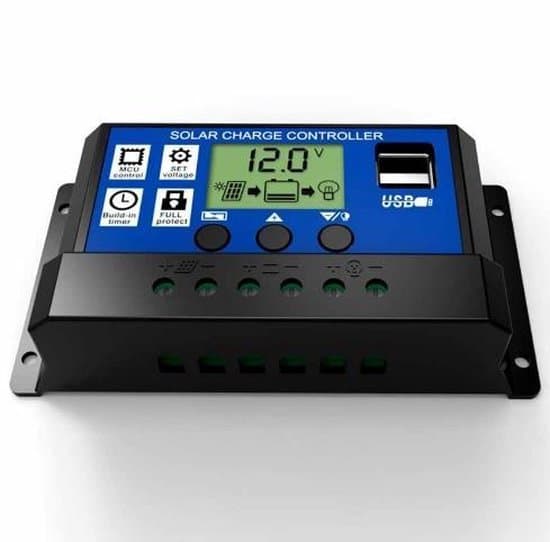

Denne kontrolleren er en intelligent, multifunksjonell solcelle lade- og utladingskontroller. Den har en fast LCD-skjerm med et svært brukervennlig grensesnitt; ulike kontrollparametere kan justeres fleksibelt for å fullt ut møte dine spesifikke applikasjonskrav.

PRODUKTFUNKSJONER
1. Innebygd industriell mikrokontroller.

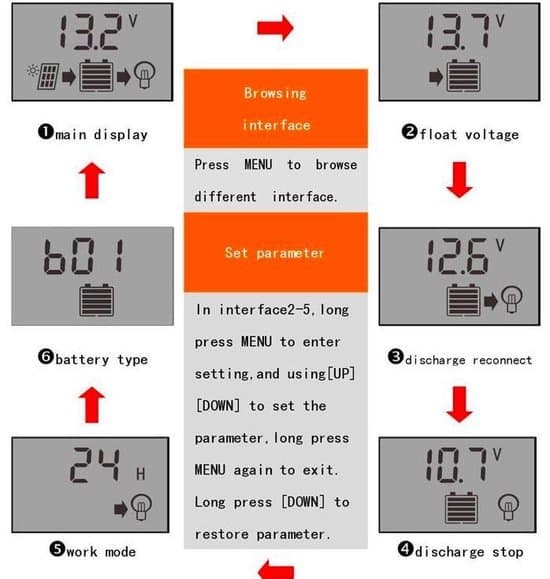

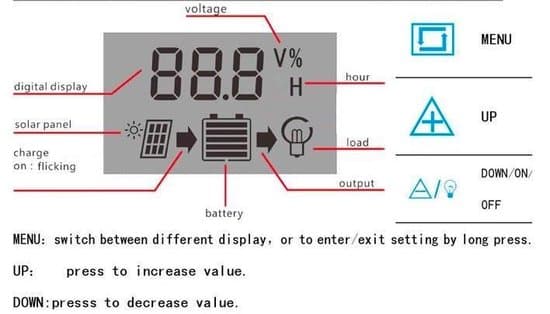

2. Stor LCD-skjerm; alle parametere er justerbare.

3. Komplett 4-trinns PWM ladestyring.

4. Innebygd kortslutningsbeskyttelse, åpen kretsbeskyttelse, omvendt polaritetsbeskyttelse og overbelastningsbeskyttelse.

5. Dobbel MOSFET omvendt strømbeskyttelse; lav varmeutvikling.

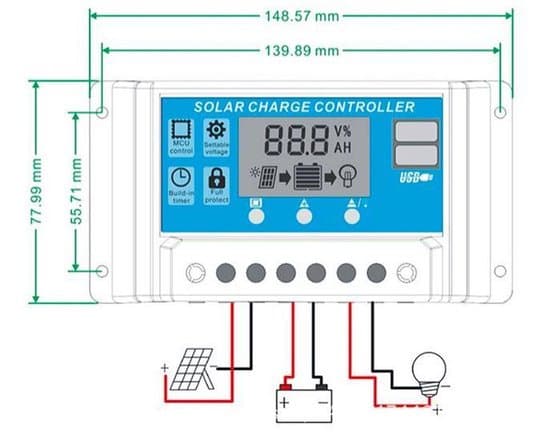

SYSTEMTILKOBLING

1. Koble batteriet til ladekontrolleren – positiv og negativ.
2. Koble solcellemodulen til kontrolleren – positiv og negativ.
3. Koble lasten til ladekontrolleren – positiv og negativ.
Reverser rekkefølgen for avinstallasjon!
Feil tilkoblingssekvens kan skade kontrolleren!
Spesifikasjoner:
MODELL: CY1230
Batterispenning: 12V/24V Auto
Ladestrøm: 30A
Utladningsstrøm: 30A
Maks. solcelleinngang: 50V (for 24V batteri) / 25V (for 12V batteri)
Utjevning: 14.4V (Forseglet) / 14.2V (Gel) / 14.6V (Våt) – x2 for 24V systemer.
Flytelading: 13.7V (standard, justerbar) – x2 for 24V systemer.
Utladningsstopp: 10.7V (standard, justerbar) – x2 for 24V systemer. Utladning gjenkobling: 12.6V (standard, justerbar) – x2, ved bruk av et 24V system.
USB-utgang: 5V / 3A
Selvforbruk: <10mA
Driftstemperatur:
-35°C ~ +60°C
