Inngangsområde programmert kontroll, 7 typer inngangsområder:
ADC bithastighet: 16 bit
Enkeltbildemodus: Automatisk avslåing
Kanaler: 4-kanals AN0 AN1 AN2 AN3
Kontinuerlig modus: Kun 150μA
-0,256V ~ + 0,256V, -0,512V ~ + 0,512V, -1,024V ~ + 1,024V, -2,048V ~ + 2,048V, -4,096V ~ + 4,096 V, -6,144V 4-V, -6,144V 4-V bitadresser mellom 0x48-0x4B
Kanalinngangsspenning: 0-VDD

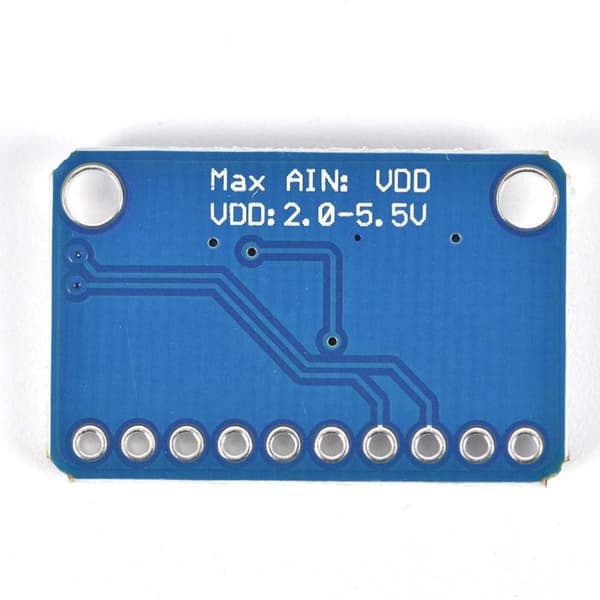

Inngangsspenning: 2,0v-5,5v
Programmerbar datahastighet: 8sps-860sps
Grensesnitttype: I2C
1. Høypresisjon ADC: ADS1115 gir 16-bits presisjon ved 3300 samples/sekund over I2C, noe som gjør den ideell for mikrokontrollere uten en analog-til-digital-omformer eller når du ønsker en høyere presisjon ADC.
2. Flere inngangskonfigurasjoner: Brikken kan konfigureres som 4 enkeltendede inngangskanaler eller to differensialkanaler, noe som gir fleksibilitet i inngangskonfigurasjoner.
3. Programmerbar forsterkerforsterker: ADS1115 inkluderer en programmerbar forsterkerforsterker, opptil x16, for å hjelpe til med å øke mindre enkelt-/differensialsignaler til hele spekteret.

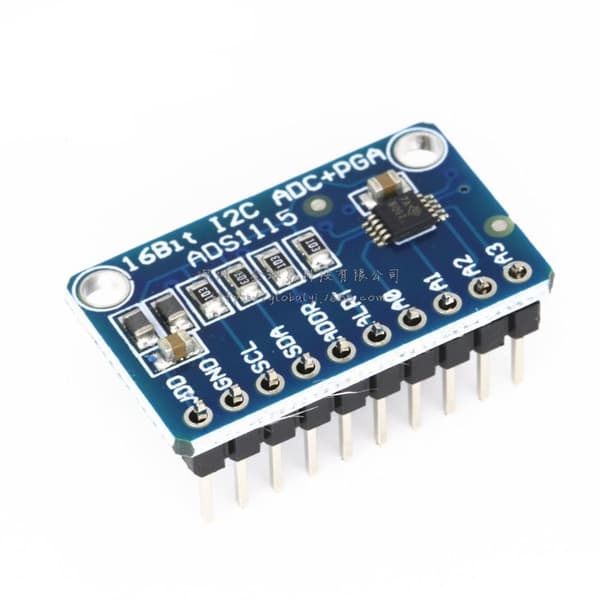

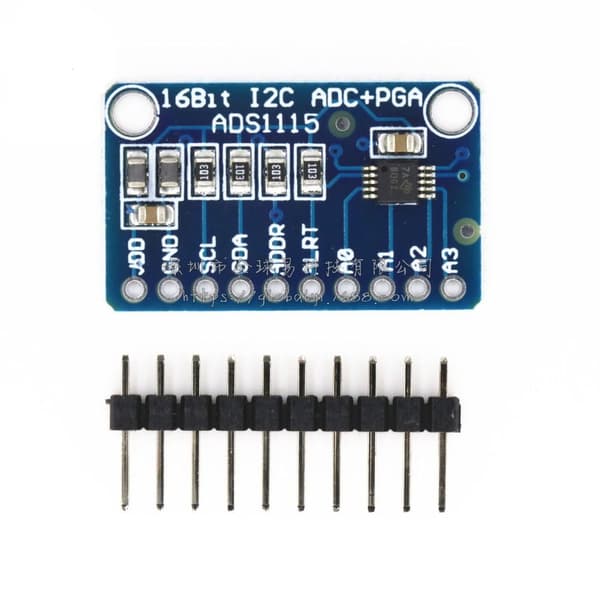

4. Breakout board: Brikken kommer på et breakout board med ferritt for å holde AVDD og AGND stille, noe som gjør grensesnitt enkelt.
5. Enkel å bruke: Grensesnitt gjøres via I2C. Bare koble GND til jord, VDD til din logiske strømforsyning og SCL/SDA til mikrokontrollerens I2C-port og kjør eksempelkoden for å begynne å lese data.
Pakke inkludert:
3 * ADS1115 16 bit 4 kanals analog-til-digital ADC-konverter
