11. Denne modulen kan konvertere 0-100% PWM digitalt signal til analogt signal. 22. Det digitale inngangssignalet kan være et 0-100% PWM signal på 3.3V nivå. 33. Det analoge utgangssignalet kan være 0-5V spenning. 44. Mye brukt i signalgrensesnittkobling av PLC, single chip eller andre industrielle kontrollkort. 55. Strømforsyningen har omvendt polaritetsbeskyttelse. Funksjoner:

1. Denne modulen kan konvertere 0-100% PWM digitalt signal til analogt signal.

2. Det digitale inngangssignalet kan være et 0-100% PWM signal på 3.3V nivå.

3. Det analoge utgangssignalet kan være 0-5V spenning.

4. Mye brukt i signalgrensesnittkobling av PLC, single chip eller andre industrielle kontrollkort.

5. Strømforsyningen har omvendt polaritetsbeskyttelse.

Spesifikasjon:

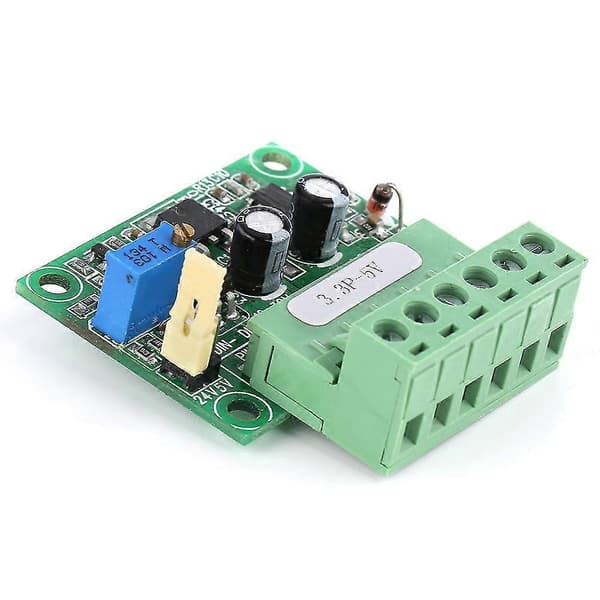

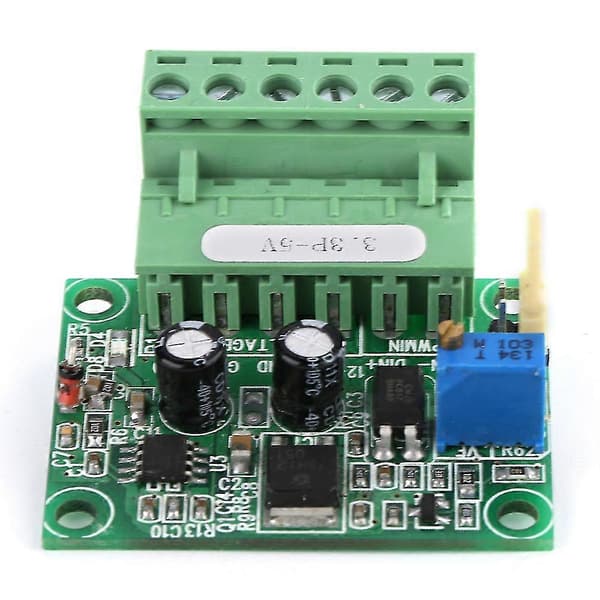

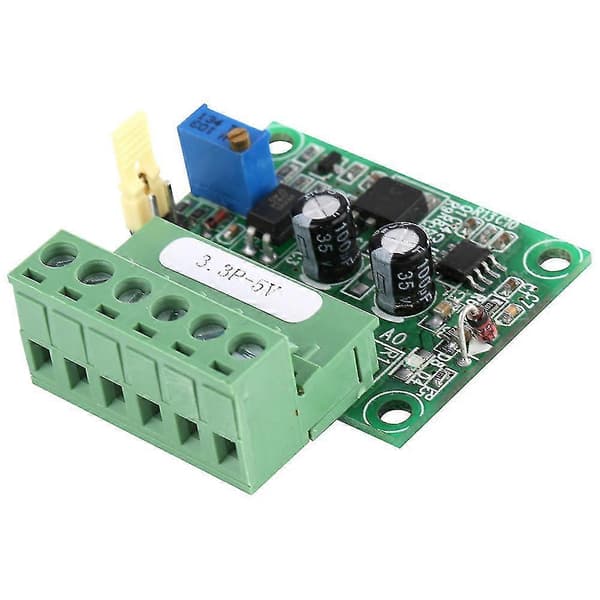

1. Modell: 3.3P-5V

Funksjon: Inngang 0-100% PWM signal på 3.3V nivå, utgang 0-5V spenning

2. PWM Signal Mottaksfrekvensområde: 100HZ-3KHZ (1-3KHZ anbefales)

3. Sett inn jump pinnen ved 5V

4. Analog Spenningsutgang: Følgende er utgangsspenningen på 0-10V for å illustrere

Etter oppstart, når det ikke er noe inngangssignal, er utgangen 0V

For første gangs oppstart kan en kalibrering utføres: Send inn et signal med 50% driftssyklus og 3.3V amplitude til DIN- og DIN+. Frekvensen er 1-3KHZ. Bruk et multimeter til å måle to porter av AO og GND. Juster potensiometeret på kortet for å få multimeteret til å vise 5.40V. Dette kalibrerer det tilsvarende forholdet mellom pulssignal og denne modulen. Oppløsningen til denne modulen er 0.1V. Utgangsstrømkapasiteten er 10MA. Hvis prosentandelen av driftssyklusen er omvendt relatert til spenningen, kan du merke av i avmerkingsboksen for STEP LOW, ACTIVE for å stille inn pinnene for PWM-utgang i MACH3-programvaren.

5. Forsyningsspenning: 15-30VDC (strømkrav til strømforsyning: >100MA), 12V kan tilpasses

6. Utgangseffekt: Omtrent 10MA
