Gi prosjektet ditt et øre med denne veldesignede elektret mikrofonforsterkeren. Dette fullt monterte og testede kortet leveres med en 20-20KHz elektret mikrofon loddet på.

For forsterkningen bruker vi MAX4466, en operasjonsforsterker spesielt designet for denne delikate oppgaven! Forsterkeren har forsyningsstøyundertrykkelse, så denne forsterkeren høres virkelig bra ut og er ikke i nærheten av å være like støyende eller skrapet som andre mikrofonforsterkerutbrudd vi har prøvd!

Dette utbruddet er best egnet for prosjekter som stemmeomformere, lydopptak/sampling og lydreaktive prosjekter som bruker FFT.

På baksiden inkluderer vi en liten trimmerpot for å justere forsterkningen. Du kan stille inn forsterkningen fra 25x til 125x.

Det er ned til å være omtrent 200mVpp (for normal talevolum omtrent 6 tommer) som er bra for å koble til noe som forventer 'linjenivå' inngang uten klipp, eller opp til omtrent 1Vpp, perfekt for å lese fra en mikrokontroller ADC. Utgangen er jernbane-til-jernbane, så hvis lydene blir høye, kan utgangen gå opp til 5Vpp!



Bruken er enkel:

Koble GND til jord, VCC til 2,4-5VDC.

For best ytelse, bruk den "stilleste" forsyningen som er tilgjengelig (på en , dette ville være 3,3V-forsyningen).

Lydbølgen kommer ut av OUT-pinnen.

Utgangen vil ha en DC-forspenning på VCC/2, så når den er helt stille, vil spenningen være en jevn VCC/2 volt (den er DC-koblet).

Hvis lydudstyret du bruker krever AC-koblet lyd, plasser en 100uF kondensator mellom utgangspinnen og inngangen til enheten din.

Hvis du kobler til en lydforsterker som har differensielle innganger eller inkluderer avkoblingskondensatorer, er ikke 100uF-kondensatoren nødvendig.

Utgangspinnen er ikke designet for å drive høyttalere eller noe annet enn de minste øretelefonene - du trenger en lydforsterker (for eksempel 3,7W stereo forsterker) hvis du vil koble forsterkeren direkte til høyttalere.

Hvis du kobler til en mikrokontrollerpinne, trenger du ikke en forsterker eller avkoblingskondensator - koble OUT-pinnen direkte til mikrokontrollerens ADC-pinne.

For lydreaktive prosjekter foreslår vi å bruke et FFT-driverbibliotek som kan ta lydinngangen og 'oversatte' den til frekvenser.

farge: lilla

Materiale: plast



Pakkeinnhold:

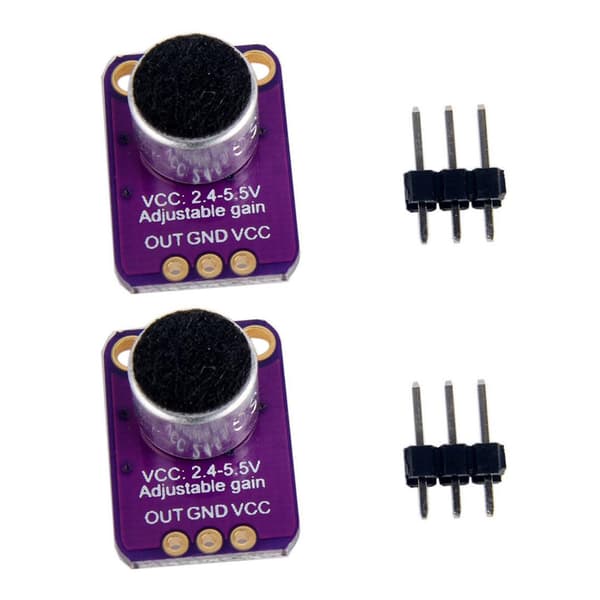

2 x Elektret Mikrofonforsterker MAX4466



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på varen i bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
