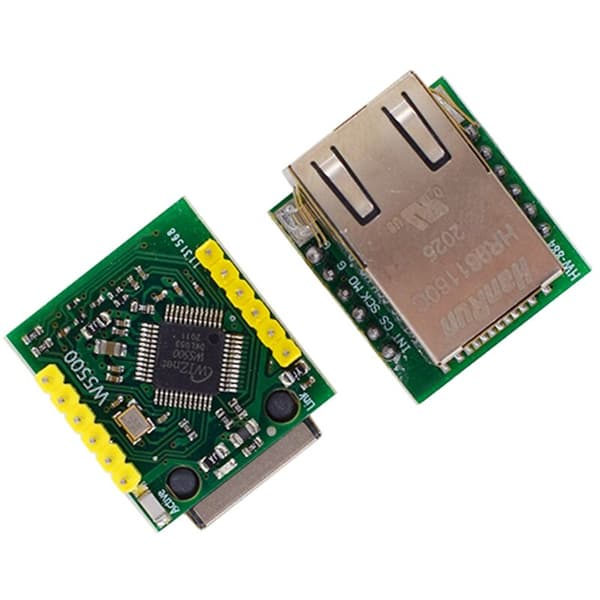

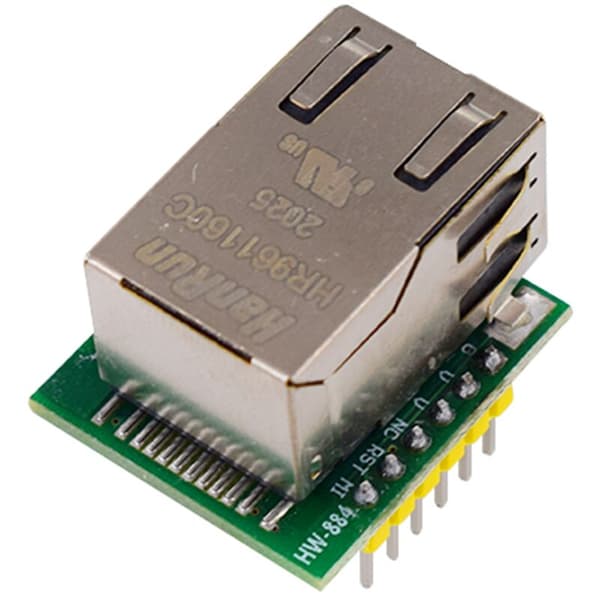

- ES1 er en Ethernet-modul med SPI-grensesnitt, grensesnittnivået er 3,3V TTL, strømforsyningsspenningen er +3,3V, vennligst sørg for at den ikke er mindre enn 200mA, spenningen er kontinuerlig stabil +3,3V, og pinnene er kompatible med den offisielle Wiznet WIZ820io-modulen.
- ES1 integrerer Wiznets W5500, bruker maskinvarelogiske porter for å implementere transportlaget og nettverkslaget i protokoll/IP-stakken (for eksempel: , UDP, ICMP, IPv4, , IGMP, PPPoE og andre protokoller), og integrerer datalinklaget, fysisk lag og 32K byte RAM på brukes som datamottaks- og sendebuffere.
Gjør hovedkontrollen til vertsdatamaskinen bare påtar seg oppgaven med å behandle applikasjon/IP-lagskontrollinformasjon. Dette sparer i stor grad arbeidsmengden til vertsdatamaskinen for datagjentakelse, protokollbehandling og avbruddsbehandling, og forbedrer systemutnyttelse og pålitelighet.
Under drift kan brukere bruke W5500 som MCU-perifer RAM omtrent. Det eksterne grensesnittet til W5500 er en universell 80MHz høyhastighets SPI, tilgjengelig for forskjellige plattformer for å utvide høyhastighets Ethernet-løsninger.

størrelse: 26x24x17mm
Materiale: PCB
farge: som vist

Pakkeinnhold:
2 x modul

Bare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
