Funksjoner:
1. Ingen bakgrunnsbelysning, fortsetter å vise siste innhold i lang tid selv når strømmen er slått av.
2. Ultralavt strømforbruk, i utgangspunktet kreves strøm kun for oppdatering.
3. SPI-grensesnitt, for tilkobling til kontrollerkort som for Raspberry Pi/Nucleo, etc.
4. Leveres med utviklingsressurser og manual (eksempler for Raspberry Pi/STM32)
5. Det er et ideelt valg for applikasjoner som hyllemerker, industrielle instrumenter og så videre.

spesifikasjon: Beskrivelse:

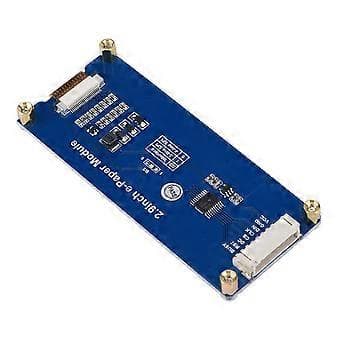

Dette er en E-Ink skjermmodul, 2,9 tommer, 296x128 oppløsning, med innebygd kontroller, kommuniserer via SPI-grensesnitt, støtter delvis oppdatering. På grunn av fordeler som ultralavt strømforbruk, bred visningsvinkel, flott effekt under sollys, er det et ideelt valg for applikasjoner som hyllemerker, industrielle instrumenter og så videre.

Ingen bakgrunnsbelysning, fortsetter å vise siste innhold i lang tid selv når strømmen er slått av.
Ultralavt strømforbruk, i utgangspunktet kreves strøm kun for oppdatering.
SPI-grensesnitt, for tilkobling til kontrollerkort som for Raspberry Pi/Nucleo, etc.
Leveres med utviklingsressurser og manual (eksempler for Raspberry Pi/STM32)

s:
Driftsspenning: 3,3V
Grensesnitt: 3-leder SPI, 4-leder SPI
Konturmål: 90 x 38 mm / 3,54 x 1,50 tommer
Pakkens vekt: 35g
Skjermstørrelse: 66,89 x 29,05 mm / 2,63 x 1,14 tommer
Punktavstand: 0,138 x 0,138
Oppløsning: 296 x 128
Skjermfarge: svart, hvit
Gråtoner: 2
Oppdateringsstrøm: 26,4mW (typ.)
Standby-strøm: 170

Grensesnitt:
SYMBOL: BESKRIVELSE
VCC: 3,3V
GND: Jord
DIN: SPI MOSI-pinne
CLK: SPI SCK-pinne
CS: SPI-brikkevalg, lav aktiv
DC: Data/kommando-valg (høy for data, lav for kommando)
RST: Ekstern tilbakestilling, lav aktiv
BUSY: Statusutgang for opptatt, lav aktiv

Pakkliste:
1 x 2,9 tommers e-Paper-modul

1 x XH2.54 8-pinners kabel (20 cm / 7,87 tommer)


Merk:
1. Hvis du ønsker flere veiledninger og instruksjoner om dette produktet, vennligst kontakt oss, vi vil sende deg relatert informasjon.

2. Vær oppmerksom på at den nye typen og den gamle typen av dette produktet vil bli sendt tilfeldig, og sørg for at du ikke har noe imot det før du bestiller.
