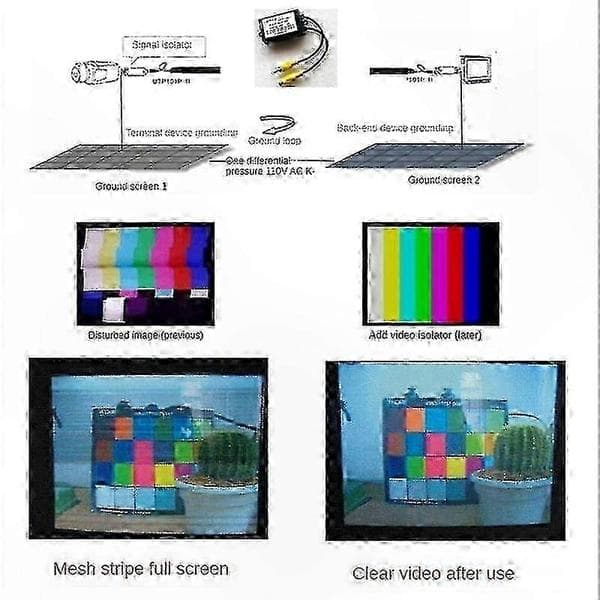

Jordsløyfe-videoisolator er designet for å eliminere interferens i CCTV-video (eller lyd) signaler forårsaket av jordsløyfespenning. Jordsløyfeinterferens oppstår når det er en potensiell forskjell mellom de to endene av en videokabel, noe som resulterer i uønsket AC-strømflyt gjennom skjermingslaget og utstyrets chassis. Under normale forhold er skjermspenningen 0V; men under jordsløyfeforhold svinger denne spenningen rundt 0V, noe som potensielt kan forårsake alvorlig videoforvrengning, riving og interferensmønstre som horisontale linjer, retikulering eller snøfnuggstøy. Videosignaloverføring over avstander som overstiger 100 meter øker risikoen for høy jordsløyfespenning, som kan skade tilkoblet utstyr.
Denne enkeltkanals videoisolatoren gir galvanisk isolasjon mellom inngang og utgang, og støtter balanserte eller ubalanserte lyd-/videosignaler. Den inkluderer et integrert fellesmodus-interferensfilter for å undertrykke støy indusert på overføringskabler. Enheten er egnet for bruk i overvåkingssystemer, hjemmevideooppsett, datarom, innspillingsstudioer, kjøretøyets ryggekamera-systemer, KTV-er, barer og bilstereo-/videoapplikasjoner – overalt hvor striper, snøfnugg, horisontale korn, risting, nettverksmønstre, riving eller lignende interferens oppstår.
Funksjoner:
- Innsettingstap: < 0,01 dB
- Grensesnitt: RCA hann og hunn med pigtail-ledninger
- Impedans: 75 ohm (inngang/utgang)
- Kompatible videostandarder: PAL, NTSC, SECAM
- Inngangsnivå: 1 Vp-p
- Formatoverensstemmelse: CCIR 601 4:2:2
- Standard samplingsfrekvens: 13,5 MHz
- Kromatisk aberrasjon: < 1% over alle mønstre
- Pulsrespons: Multi-element horisontal og vertikal begrensning
- Analog båndbredde: 10 MHz til 20 MHz
- Faseforskjell: < 2 grader
- Forsterkningsforskjell: < 2%
- Avstand mellom monteringshull: 73 mm
- Diameter på monteringshull: 3 mm
- Driftstemperatur: -25°C til +70°C
- Relativ fuktighet: opptil 90% (ikke-kondenserende)
- Husmateriale: PVC
- Dimensjoner: 63 mm x 36 mm x 21 mm
- Farge: Som vist

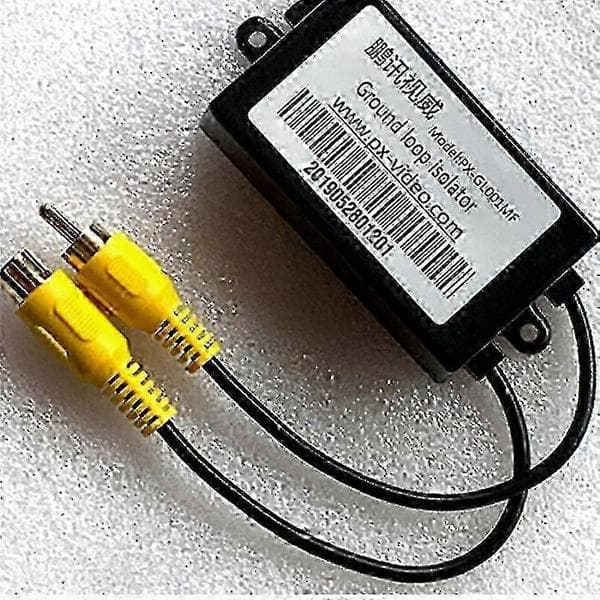

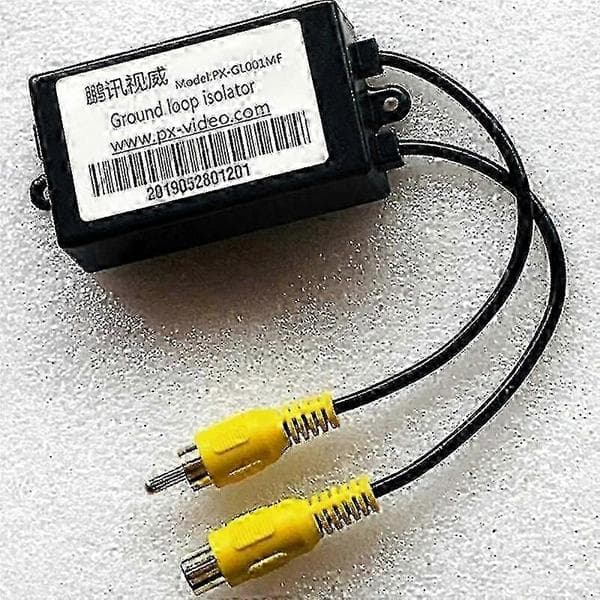

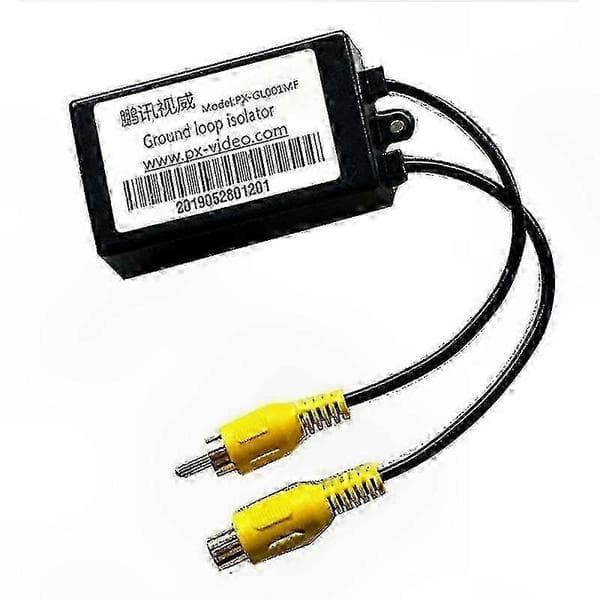

Pakken inkluderer: 1 x RCA videoisolator.
Merk: Fargene kan variere litt på grunn av belysning og skjerminnstillinger. Små dimensjonsvariasjoner (±1–3 cm) kan forekomme på grunn av manuell måling.
