\n25MHZ høyhastighets krystall oscillator 32.768Khz 6PF lavhastighets krystall oscillator
\nV3.0 versjon begynte å bruke blyfri prosess, pinnehode er gullbelagt pinnehode, mer miljøvennlig
\nFlash pads er reservert og USBDisk FATFFS rutiner er tilgjengelige
\nWeAct FW Bootloader er brent ut av fabrikken. Det er en spesiell fabrikktestversjon, og hex er ikke tilgjengelig.
\nStøtter MicroPython programmering, tilbyr tilgjengelig MicroPython firmware, se etter konfigurasjonsfiler, men tilbyr ikke tekniske svar!
\n
\nBretter med versjon V1.3 og over har 3 knapper, reset-knapp, BOOT0-knapp og brukerknapper.
\nHvordan gå inn i ISP-modus
\n 1: Trykk og hold nede BOOT0-knappen og reset-knappen under oppstartstilstanden, slipp deretter reset-knappen, og slipp BOOT0-knappen etter 0,5 sekunder
\n 2: Hold nede BOOT0-knappen når strømmen er av, og slipp BOOT0-knappen 0,5S etter at strømmen er på
\nDFU-modus: bruk bare datakabelen for å koble til datamaskinen, hvis det er et problem med ukjent, kan du varme opp brikken riktig (25 Celsius), og deretter gå inn i ISP-modus igjen
\nSeriell portmodus: bruk USB til seriell port for å koble PA9 og PA10 til kjernekortet
\nWeAct FW Bootloader
\nIngen behov for USB til seriell port, ingen debugger, ingen datamaskindriver, bare en TYPE-C datakabel for å fullføre firmwarenedlastingen
\nTrykk og hold nede KEY-knappen, klikk på reset-knappen, LED C13 blinker, slipp KEY-knappen for å gå inn

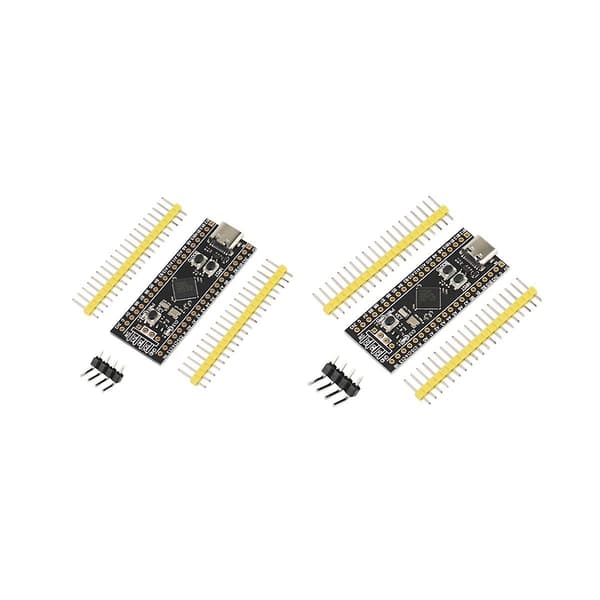

\nmodell: STM32F401CEU6
\nFarge: Svart
\nMateriale: PCB
\n
\nPakkeinnhold:
\n2 * Utviklingsplater med pinne
\n
\nBare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
\nMerk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
