25MHZ høyhastighets krystalloscillator & 32.768Khz 6PF lavhastighets krystalloscillator

V3.0-versjonen begynte å bruke blyfri prosess, pin-headeren er gullbelagt pin-header, mer miljøvennlig

Flash-pads er reservert og USBDisk && FATFFS-rutiner er tilgjengelige

WeAct FW Bootloader er brent ut av fabrikken. Det er en spesiell fabrikktestversjon, og hex er ikke tilgjengelig.

Støtte for MicroPython-programmering, gi tilgjengelig MicroPython-firmware, se etter konfigurasjonsfiler, men ikke gi tekniske svar

Kort med versjon V1.3 og nyere har 3 knapper, reset-knapp, BOOT0-knapp og brukerknapper.

Hvordan gå inn i ISP-modus

1:Trykk og hold inne BOOT0-knappen og reset-knappen under påslått tilstand, slipp deretter reset-knappen og slipp BOOT0-knappen etter 0,5 sekunder

2:Hold nede BOOT0-tasten når strømmen er slått av, og slipp BOOT0-tasten 0,5S etter at strømmen er slått på

DFU-modus: bare bruk datakabelen til å koble til datamaskinen, hvis det er et problem med ugjenkjennelig, kan du varme opp brikken ordentlig (25 Celsius), og deretter gå inn i ISP-modus på nytt

Seriell portmodus: bruk USB til seriell port for å koble til PA9 og PA10 på kjernebrettet

WeAct FW Bootloader

Du trenger ikke USB til seriell port, ingen debugger, ingen datamaskindriver, bare en TYPE-C datakabel for å fullføre nedlastingen av firmware

Trykk og hold inne KEY-knappen, klikk på reset-knappen, LED C13 blinker, slipp KEY-knappen for å gå inn

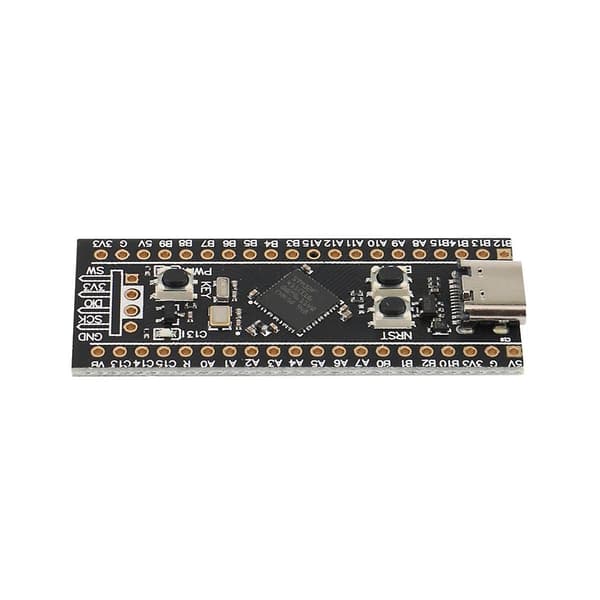

modell:STM32F401CEU6

Farge: Svart

Materiale: PCB

Pakkeinnhold:

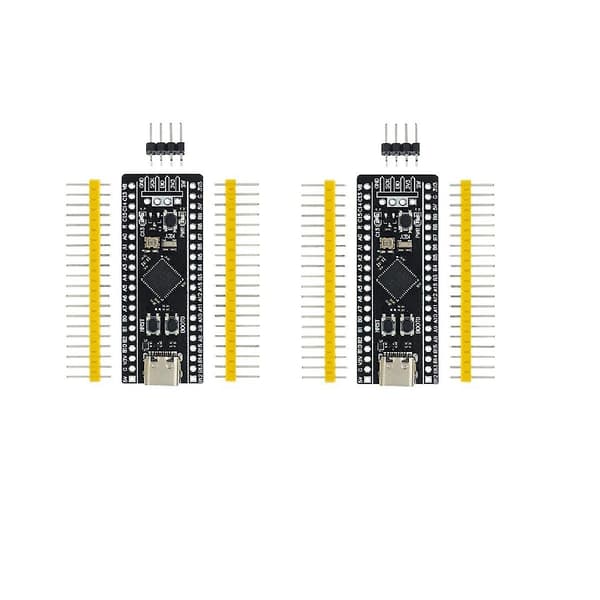

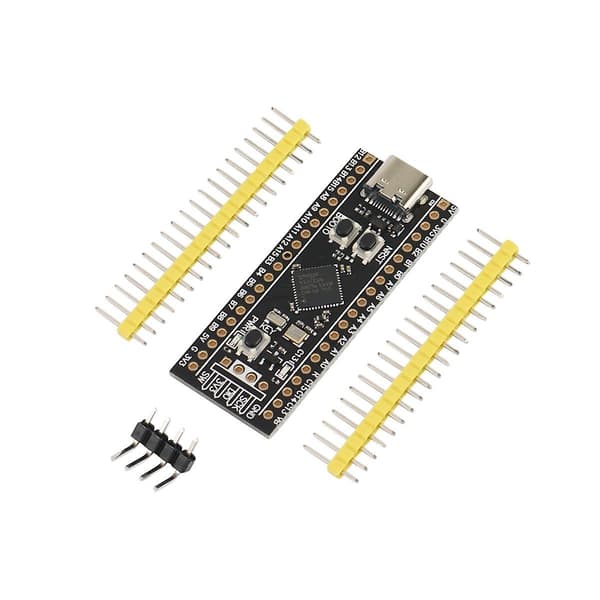

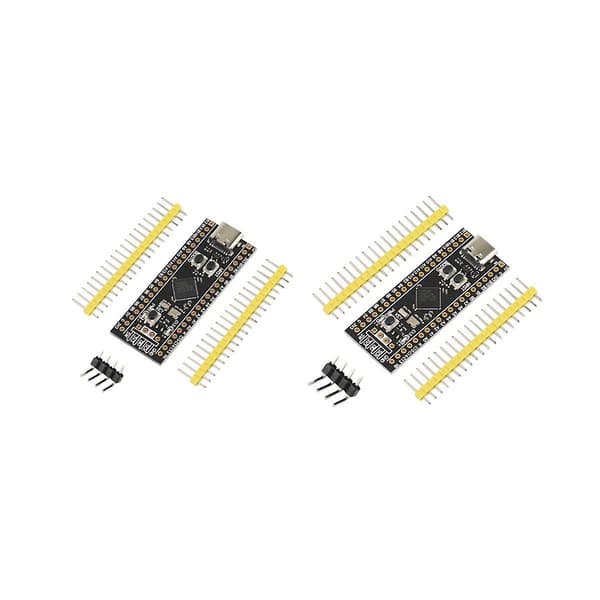

2 * Utviklingskort med pin

Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
