1、Hovedsakelig sammensatt av klokkegenereringskrets og desimaltellerkrets.
2、Den selvsvingende multivibratoren med NE555 som kjerne, strømforsyningen lader kondensator C1 gjennom R2, R3, R. Når C1 begynner å lade, er pinne 2 på NE555 fortsatt på lavt nivå, så utgangspinne 3 er på høyt nivå. Når strømforsyningen er ladet til 2/3 av strømforsyningsspenningen gjennom R2, R3 og R4, endres nivået på utgangspinne 3 fra høyt til lavt, og det interne utladningsrøret til NE555 slås på. Kondensatoren C1 utlades gjennom pinne 7 på R4, R3 og NE55. Inntil spenningen over C1 er lavere enn 1/3 av strømforsyningsspenningen, endres nivået på pinne 3 på NE555 fra lavt nivå til høyt nivå. C1 lades igjen, og syklusen danner en oscillasjon.
3、Ladetiden er: 0,695 (R2+R3+R4)C1, utladningstiden er: 0,695 (R4+R3)C1, R4 kan justeres for å kontrollere utgangsfrekvensen til oscillatoren, og klokkeoscillasjonssignalet til NE555 legges kontinuerlig til pinne 14 på CD4017.
4、Ti lysdioder er koblet til de 10 utgangene på CD4017. Når de 10 utgangene på CD4017 vekselvis genererer et høyt nivå under påvirkning av klokkesignalet, lyser D1--D10 sekvensielt for å danne en vannlys-effekt.
5、Juster R4 for å justere strømningshastigheten til LED-lyset.

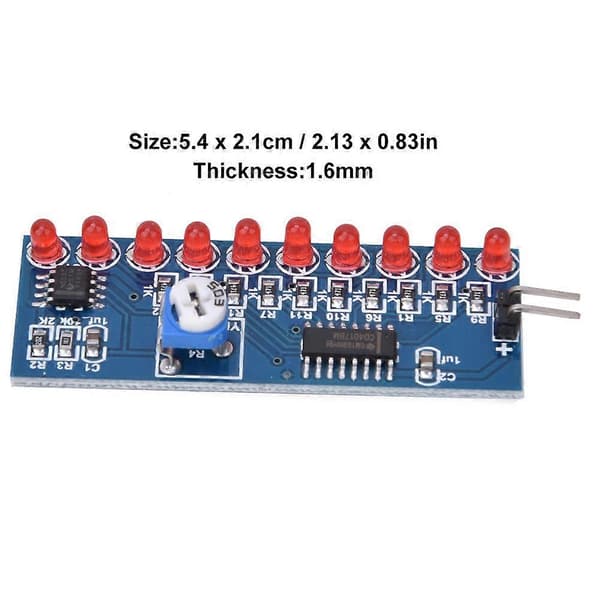

2 x Modul
Elementtype: Vannstrømmende lysSpenning:
2,5~
14,5VStørrelse:
5,4 x
2,1cm /
2,13 x
0,83in Tykkelse:
1,6mm
