Modulen bruker en høykvalitets LM2596-brikke, med høy effektivitet (opptil 92%), lav varmeutvikling og kan bære mer enn 3A (kort tid) strøm

Denne modulen bruker maskinmontering og reflow-loddeprosess. Samtidig har hver modul gjennomgått to timers aldringstest før forsendelse

På brettet stabilisert spenningsforsyning, bare koble inngangsterminalen til denne modulen til lighteren for strømforsyning, og juster deretter potensiometeret for å levere strøm til mobiltelefonen og andre enheter

Den kan settes inn i stiften gjennom ledningen eller på hullkortet for bruk; Eller lodde PCB direkte etter å ha lagt til pinner.

System arbeidsvolttest. Denne modulen kan brukes til å feilsøke arbeidsvoltområdet for volttest

Modul: ikke isolert

Rettingmodus: asynkron retting

Farge: blåsvart

: PCB

Inngangsspenning: 3.2V-40V

Utgangsspenning: 1.25V-35V

Utgangsstrøm: 3A (maks)

Konverteringseffektivitet: 92% (maks)

Brytefrekvens: 150KHz

Utgangsrippel: 30mV (maks)

Lastjusteringshastighet: 0.5%

Spenningsreguleringshastighet: 2.5%

Driftstemperatur: - 40 til+85

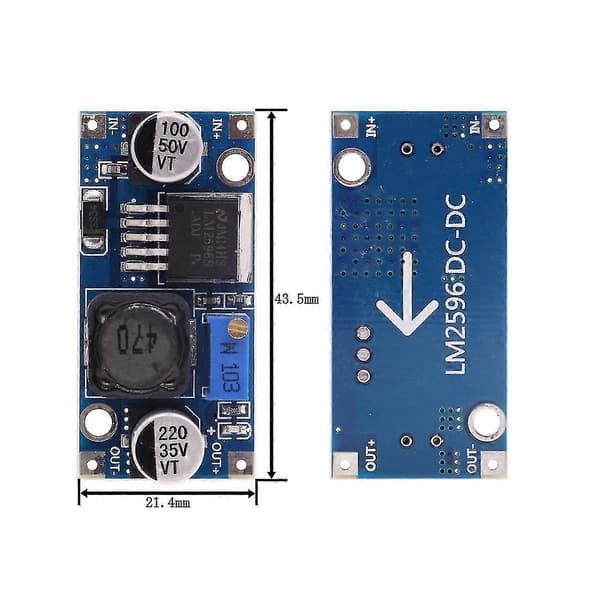

Total dimensjon: 43 x 21 x 14 (L x B x H) (mm)

Ting å merke seg:

1. For langvarig drift anbefales det å bruke strømmen innenfor 2.5A og legge til kjøleribben (utgang over 10W); Siden det er en trinn-ned-modul, hold minimum 1.5V differensialtrykk for stabil utgang.

2. Denne modulen er en justerbar trinn-ned-modul. Utgangsspenningen kan endres ved å justere den blå justerbare motstanden på modulen. Inngangs- og utgangsdifferensialspenningen er 2V, og minimum utgangsspenning er 1.25V.

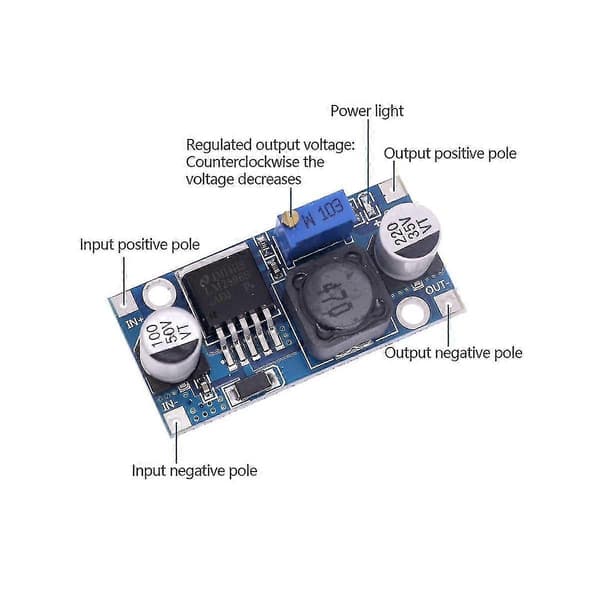

3. IN - (negativ inngang), IN+(positiv inngang), OUT - (negativ utgang), OUT+(positiv utgang) merket på modulen må kobles riktig, ellers kan modulen bli skadet.

4. Modulen har ingen utgangskortslutningsbeskyttelse. Hvis utgangskortslutningen varer lenge, kan modulen bli skadet.

Pakkeinnhold:

2 Regulator

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen i bildet avviker litt fra den virkelige tingen. Målefeilen som er tillatt er +/- 1-3cm.
